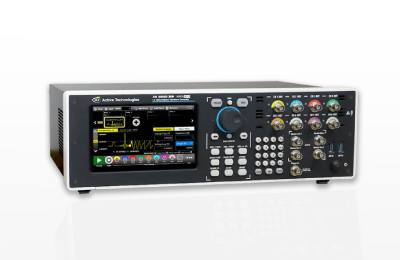

Arb Rider AWG-4000 脉冲发生器

2、4 和 8 通道脉冲发生器,输出范围高达 24V

ARB Rider AWG-4000 系列是 Active Technologies 推出的强大脉冲发生器,提供 2、4 及 8 通道型号可选。
借助简洁易用的用户界面,用户可在数秒内完成单脉冲或双脉冲的编程设置。AWG-4000 系列支持高达 24 Vpp 的输出范围和最高 1024 M 点的存储深度,是汽车电子、航空航天与国防、大科学装置及半导体测试等应用的理想选择。

每台设备最多可支持 8 路模拟通道和多达 32 路数字输出(符合 TTL 或 LVDS 标准),用户可轻松搭建模拟与数字混合信号发生系统,用于各种激励信号的生成。



规格参数:

型号 通道数 上升/下降时间(20%-80%) 幅度 基线偏移 脉冲宽度
AWG-4012 2 @1Vpp < 700 ps
@5Vpp < 900 ps
6 Vpp @ 50 欧姆(标准)
12 Vpp @ 50 欧姆(高压选配)
6 Vpp(标准)
12 Vpp(高压选配)
2.5 ns
AWG-4014 4 @1Vpp < 700 ps
@5Vpp < 900 ps
6 Vpp @ 50 欧姆(标准)
12 Vpp @ 50 欧姆(高压选配)
6 Vpp(标准)
12 Vpp(高压选配)
2.5 ns
AWG-4018 8 @1Vpp < 700 ps
@5Vpp < 900 ps
6 Vpp @ 50 欧姆(标准)
12 Vpp @ 50 欧姆(高压选配)
6 Vpp(标准)
12 Vpp(高压选配)
2.5 ns

应用领域:

无标题3

 四合一仪器

AWG-4000 系列是一款多功能信号发生器,集成了四种功能于一体:函数信号发生器(Function Generator)、任意波形发生器(Arbitrary Waveform Generator)、数字信号发生器(Digital Pattern Generator)以及串行数据模式发生器(Serial Data Pattern Generator)。

这四种功能通过两项核心技术实现:AFG 模式采用改进型 DDS 技术,AWG 模式采用可变时钟的真任意波形技术。

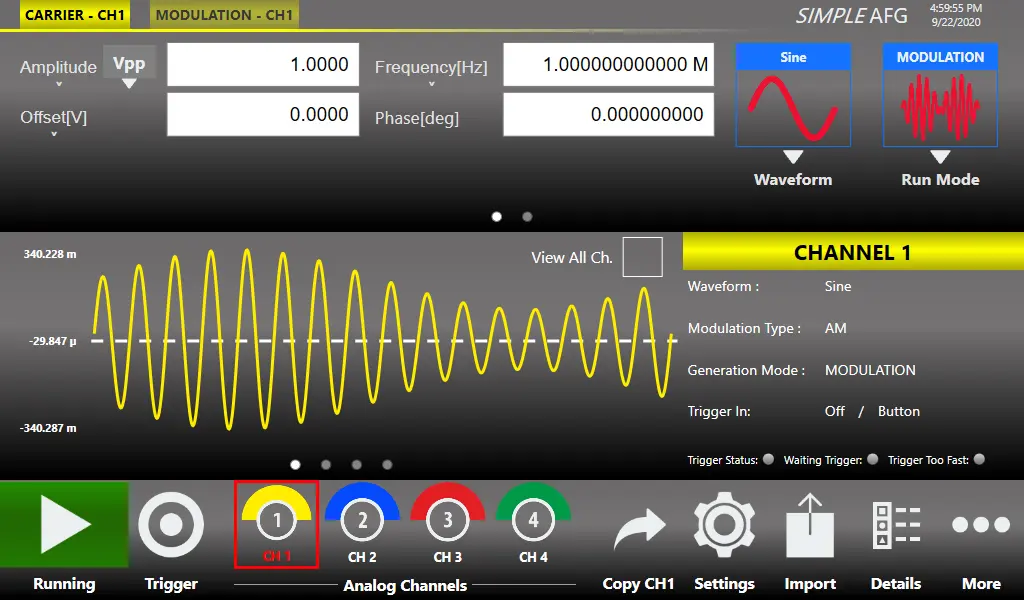

在 AFG 模式下,用户可在不中断波形的前提下,实时调整所有脉冲参数,并即时生成脉冲信号。

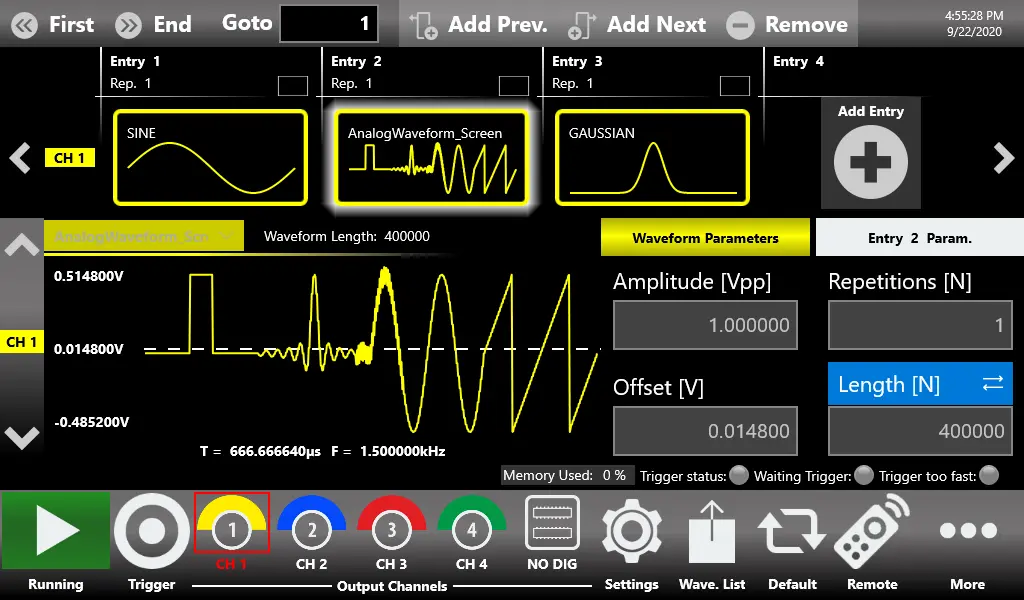

在 AWG 模式下,用户可创建复杂的模拟和数字波形模式,将其编排为序列,并支持循环、跳转与条件分支操作。

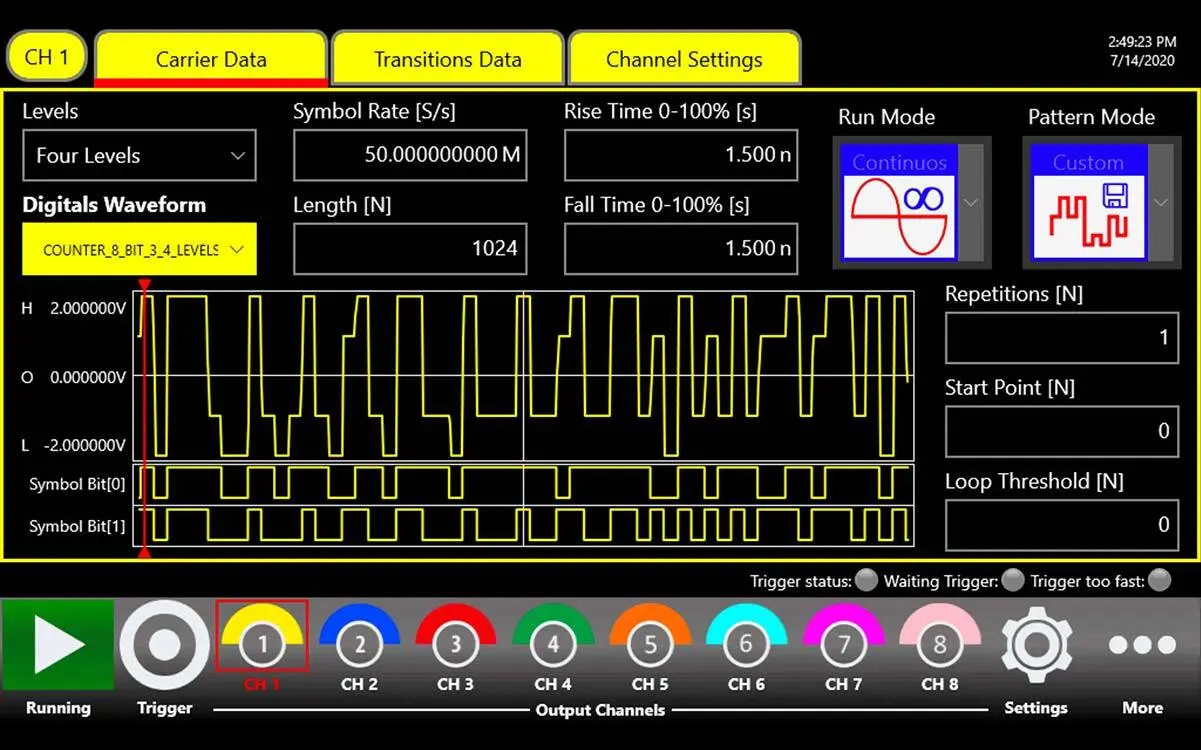

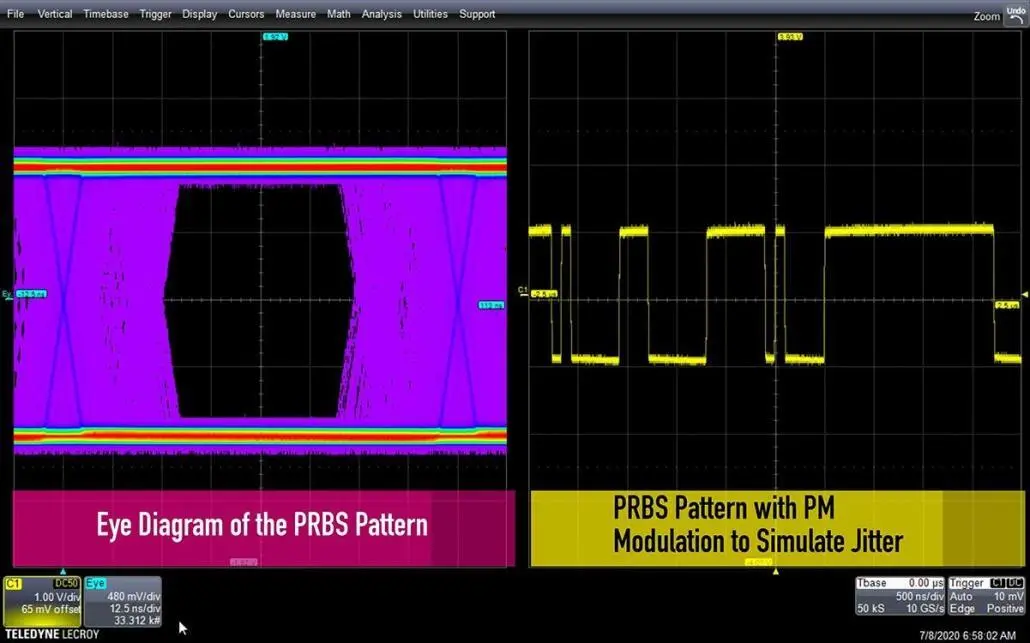

串行数据模式专为生成二进制数据流而设计,支持多达 8 个通道的数据输出,内置 PRBS(伪随机二进制序列)、调制功能、跳变整形和强大的模拟前端,适用于最具挑战性的串行通信测试应用。

产品亮点

  • 每通道高达 1024 M 点的波形存储深度

  • 支持 16384 条波形序列指令

  • 模拟与数字信号完全同步

  • 支持串行数据模式信号生成

 航空航天与国防应用

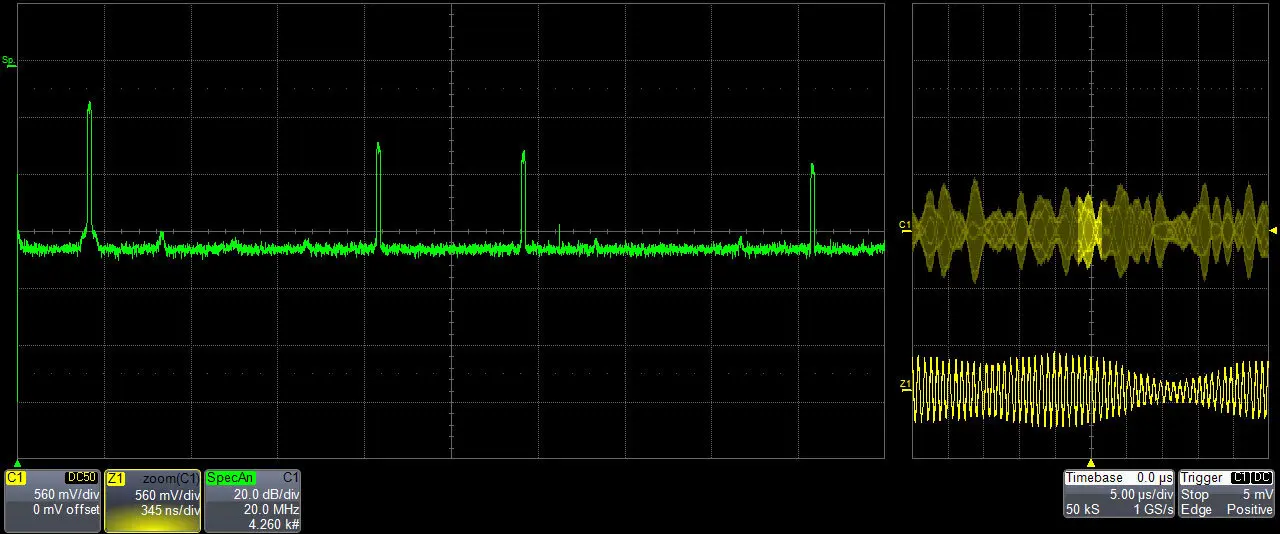

由雷达或声纳系统驱动的电子战信号,与 AWG-4000 系列信号发生器高度契合。该系列 AWG 可广泛应用于无线电系统中的数字调制(如 I/Q 调制)测试。此外,AWG-4000 也可轻松生成各种脉冲信号,适用于脉冲电子束、X 射线源、快闪X射线成像、闪电脉冲模拟器、高功率微波调制器等前沿应用场景。

产品亮点

  • 可生成具有优异杂散性能的雷达测试信号

  • 支持创建复杂的电子战模拟场景,具备多达 16384 条序列指令和条件/无条件跳转功能的高级序列器

  • 脉冲幅度高达 12 Vpp(50 欧姆负载),支持 ±2.5 V 硬件偏移

  • 快速脉冲边沿,上升/下降时间低至 900 ps

无标题6
无标题8

 汽车、物联网与工业4.0应用

现代汽车中集成了大量高度复杂的电子控制单元(ECU),其中包含许多对电信号极为敏感的电子元器件。AWG-4000 系列仪器具备 16 位垂直分辨率、高采样率以及高达 12 Vpp(高阻负载下可达 24 Vpp)的输出范围,成为应对汽车电子测试新挑战不可或缺的工具。

无线通信技术正引领新一轮工业革命,显著提升生产力与效率。制造业正变得更加智能、灵活与动态,随之而来的是对无线连接在可靠性、延迟和安全性方面的极高要求。

面对这些需求,AWG-4000 系列波形发生器可实现复杂射频 I/Q 调制信号的仿真与测试,广泛应用于无线设备、物联网及工业 4.0 的相关场景。

产品亮点

  • 支持 CAN、CAN-FD、LIN、Flexray、SENT 协议仿真与故障排查

  • 支持 100BASE-T1、1000BASE-T1、BroadR-Reach 协议仿真及抗干扰测试

  • 电动与电子部件的低压供电完整性测试

  • 传感器信号生成:可模拟理想信号,或基于高清示波器采集的真实信号重建

  • 支持 MOSFET 栅极驱动信号仿真,用于器件特性测试与性能优化

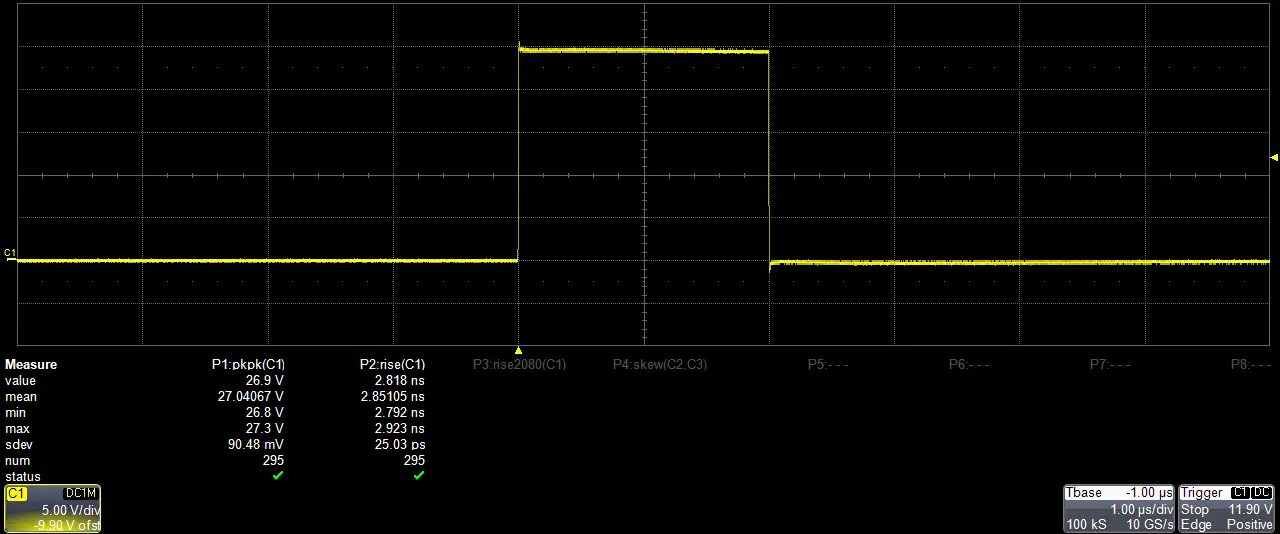

  • 可模拟最高 24 V 的电气标准信号

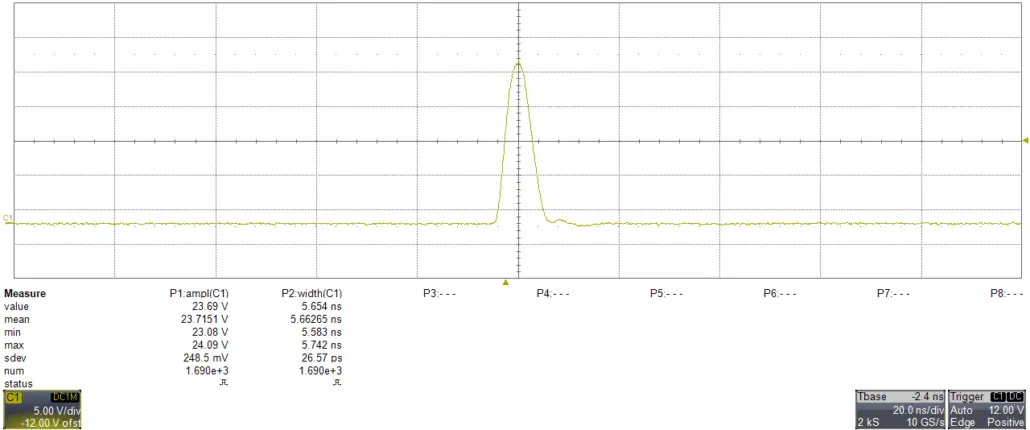

  • MEMS 传感器测试:支持最高 24 V 输出,2.5 ns 上升/下降时间

半导体测试与科研中心

科研工作常常需要以精确、详细、可重复控制的方式模拟带有幅度和时序扰动的信号。物理、电子、化学、机械等各类学科均可受益于 AWG-4000 系列极具直观性的用户界面与高度灵活的硬件平台。即便是最具挑战性的测试设置,也可在数分钟内完成部署。

如今的集成电路、电子器件、电路和传感器对可靠性要求越来越高,需在多种变量下扩大其工作范围。通过引入噪声或失真生成复杂信号波形,可有效实现合规性测试,帮助半导体工程师评估器件性能。

产品亮点

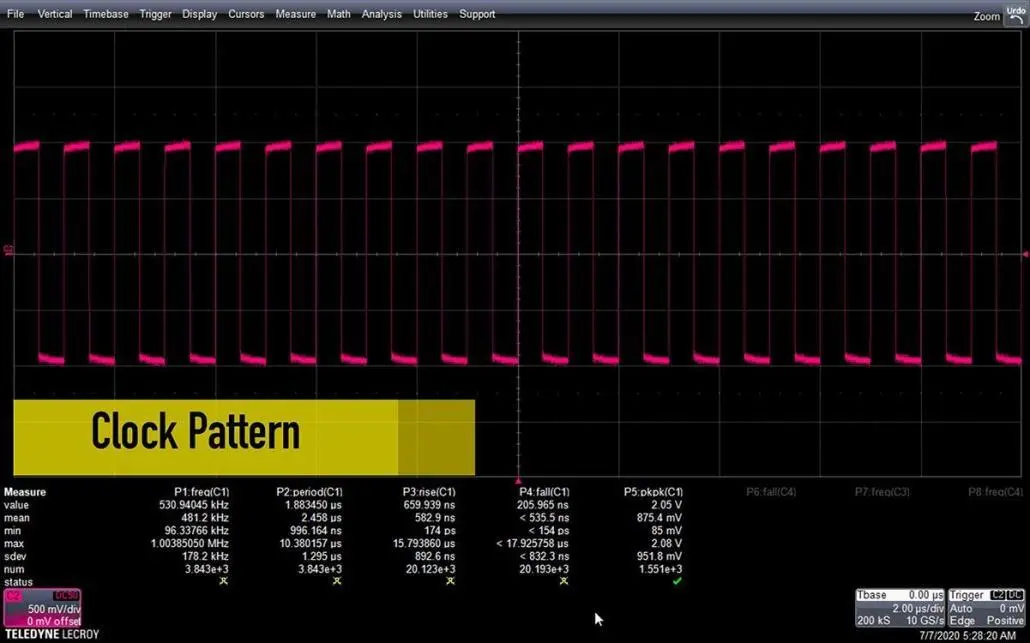

  • 用于评估元件超频行为和极限工况的时钟信号生成

  • 利用低阻抗输出(5 Ω)功能进行芯片上电序列模拟

  • 支持添加噪声和调制失真的信号源仿真

  • 适用于量子计算相关测试

  • 详细波形驱动与调制激光二极管

  • 通过示波器采集真实信号,并导入至 AWG-4000 进行回放

  • 秒级完成双脉冲测试设置,用于测量 MOSFET 和 IGBT 的开关参数与动态特性

  • 配合 SPG 模块可仿真超长伪随机序列(PRBS)

  • 配合 SPG 模块可生成多电平、多边沿的长波形脉冲信号

无标题9

无标题10

多仪器同步功能

您可以将多达 4 台设备进行同步,构建一个包含 32 路模拟通道和 128 路数字通道的系统,并通过 True-Arb 软件实现完全同步与集成控制。

产品亮点

  • 支持最多 4 台设备同步,实现 32 路模拟通道与 128 路数字通道

  • 通过 True-Arb 软件实现简便的多仪器控制

  • 满足现代应用对多通道输出的需求

  • 支持多量子比特的量子计算系统构建
