AWG-2000

ARB Rider AWG-2000 是一款高性价比、功能强大的 2 或 4 通道脉冲发生器,支持可编程的上升沿与下降沿时间。

零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

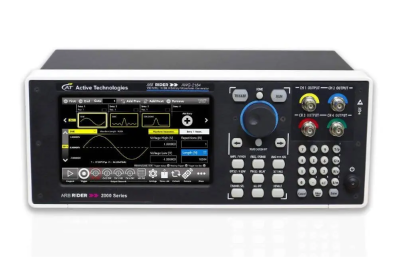

Arb Rider AWG-2000 四通道脉冲发生器

2通道与4通道脉冲发生器

ARB Rider AWG-2000 是一款高性价比、功能强大的 2 或 4 通道脉冲发生器,支持可编程的上升沿与下降沿时间。

借助极其易用的操作界面,用户只需几次点击即可完成脉冲序列的设置。AWG-2000 是物理实验、汽车测试验证、物联网及传感器仿真的理想选择。

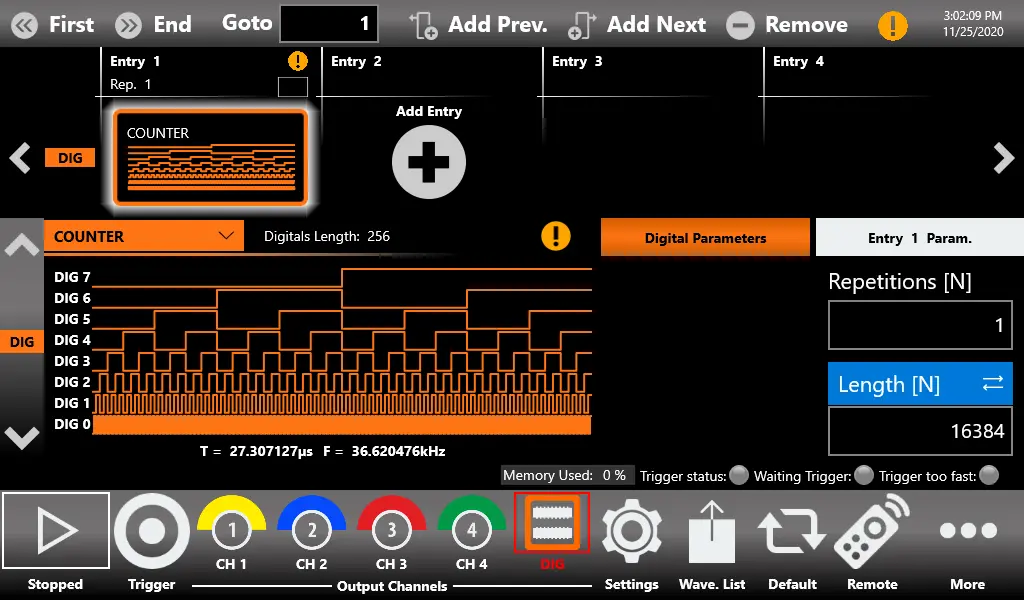

该设备可选配8通道数字输出功能,结合2或4路模拟通道,使 AWG-2000 成为一款功能全面的混合信号发生器。用户现在可以生成 2 或 4 路模拟信号,并与 8 路数字信号(符合 LVTTL 或 LVDS 标准)实现完全同步输出。



规格参数:

型号 通道数 上升/下降时间(20%-80%) 幅度 基线偏移 脉冲宽度
AWG-2182 2 2.2 ns 6 Vpp @ 50 欧姆(标准)
12 Vpp @ 50 欧姆(高压选配)
0 5 ns
AWG-2184 4 2.2 ns 6 Vpp @ 50 欧姆(标准)
12 Vpp @ 50 欧姆(高压选配)
0 5 ns
AWG-2104 4 3.5 ns 6 Vpp @ 50 欧姆(标准)
12 Vpp @ 50 欧姆
0 7 ns

应用领域:

无标题3



三合一仪器

AWG-2000 系列是一款多功能信号发生器,集函数信号发生器(Function Generator)、任意波形发生器(Arbitrary Waveform Generator)以及数字信号发生器(Digital Pattern Generator)三种功能于一体。

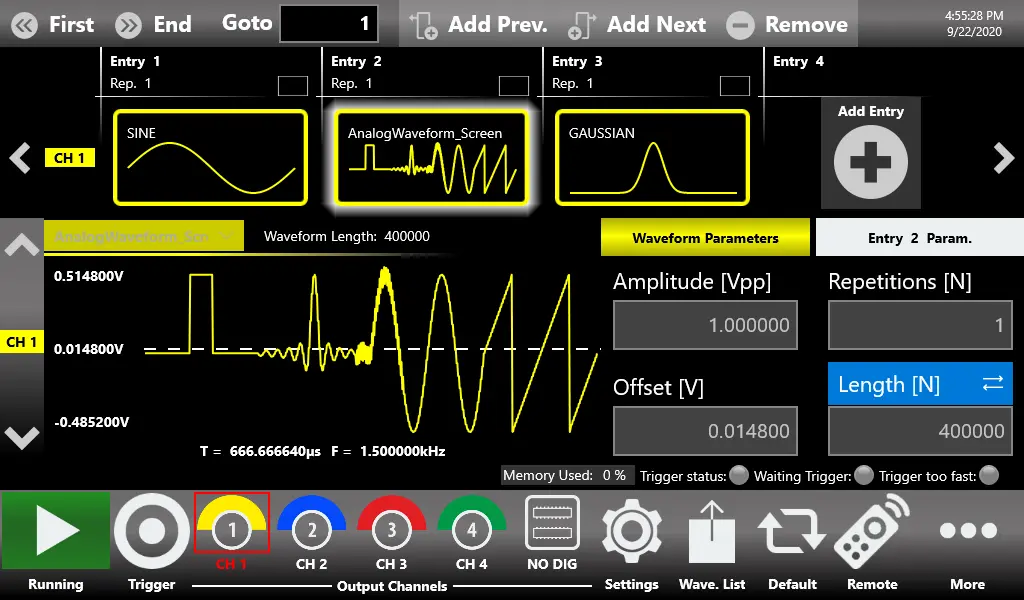

这三种功能通过两种核心技术实现:AFG 模式采用改进型 DDS 技术,AWG 模式采用可变时钟的真任意波形生成技术。AFG 模式允许用户在保持波形形状的同时,无扰动地动态调整所有脉冲参数,实现即点即生的脉冲输出;AWG 模式则支持创建复杂的模拟与数字波形场景,可将其组织为序列,并支持循环、跳转与条件分支等逻辑操作。

产品亮点

  • 每通道高达 512 M 点的波形存储深度

  • 支持 16384 条序列指令

  • 模拟与数字信号完全同步输出

  • 每通道具备极高性价比

  • 操作极其简便,功能灵活多样



汽车电子应用

如今的汽车配备了大量高度复杂的电子控制单元(ECU),其中包含许多对电信号极为敏感的电子元件。AWG-2000 系列仪器结合了 16 位垂直分辨率、600 MS/s 实时采样率(插值模式下可达 1.2 GS/s)以及高达 12 Vpp 的输出幅度范围,成为应对新一代汽车电子测试挑战的必备工具,既高效又可靠。

产品亮点

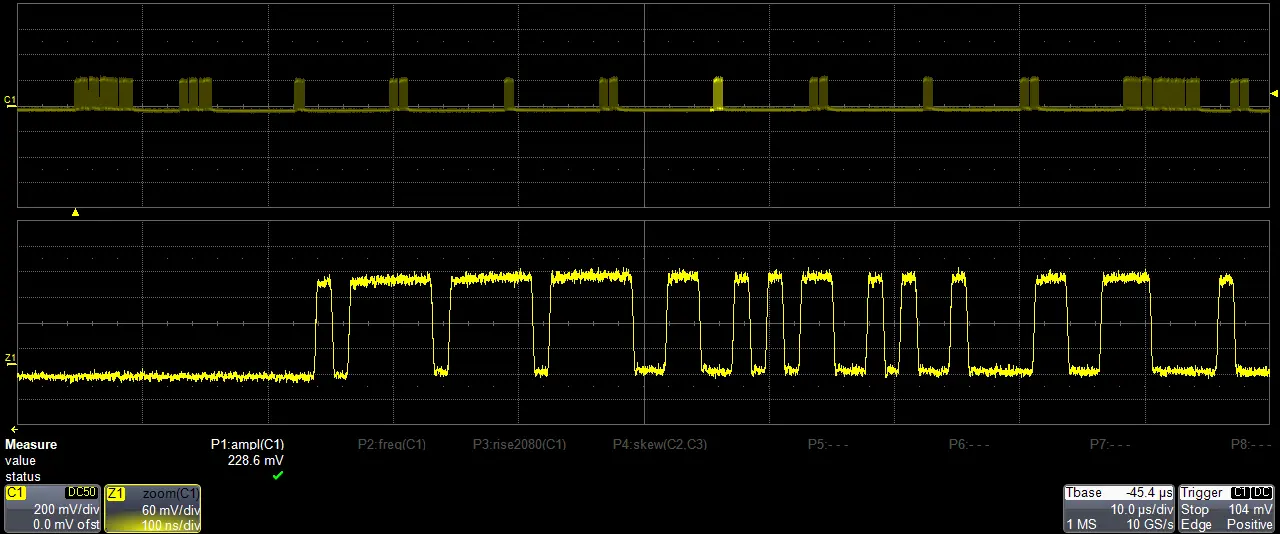

  • 支持 CAN、CAN-FD、LIN、FlexRay、SENT 等协议的仿真与故障排查

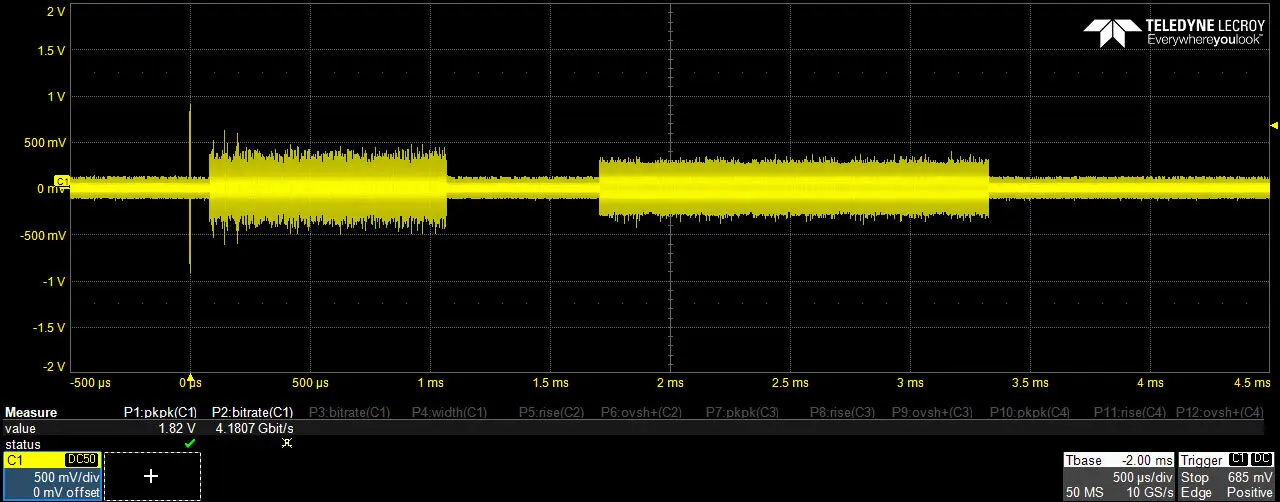

  • 支持 100BASE-T1、1000BASE-T1、BroadR-Reach 的仿真测试及抗干扰能力评估

  • 适用于 EMI(电磁干扰)调试、故障分析与测试

  • 可仿真高达 24 V 的各类电气标准信号

  • 可用于汽车电子中的功率 MOSFET 电路优化与特性分析



无标题6
无标题8



物联网、工业4.0与射频调制应用

Arb Rider 和 Function Rider 是该类应用的代表性仪器。它们可用于模拟复杂的射频 I/Q 调制信号,实现对无线设备的仿真与测试,或应用于物联网与工业4.0场景。工程师可导入自定义波形,模拟被测设备的真实工作信号,甚至叠加噪声等畸变,以验证设备在不同条件下的标准兼容性与鲁棒性。

产品亮点

  • 传感器信号生成:可模拟理想信号,或基于高清示波器采集的真实信号进行重建输出

  • 内置衰减器,可生成低幅度信号

  • 支持MOSFET栅极驱动信号仿真,用于器件特性测试与性能优化

  • 利用 0 Ω 输出阻抗功能,实现集成电路的上电顺序模拟





超低幅度信号生成

Active Technologies 的 AWG-2000 系列仪器内置 10 倍衰减器,可在不牺牲 DAC 分辨率的前提下,输出极低幅度的信号。现实中的心电信号等通常幅度非常小,往往只有几毫伏甚至更低。AWG-2000 系列通过内置的 10x 衰减器与高保真模拟输出级,有效解决了这一信号生成难题,能够精准还原心电、脑电等真实世界信号。

产品亮点

  • 内置 10 倍衰减器

  • 可生成真实低幅度信号,如心电图(ECG)、脑电图(EEG)等

  • 低幅度信号下仍保持 16 位垂直分辨率


无标题9

无标题10

半导体与科研应用

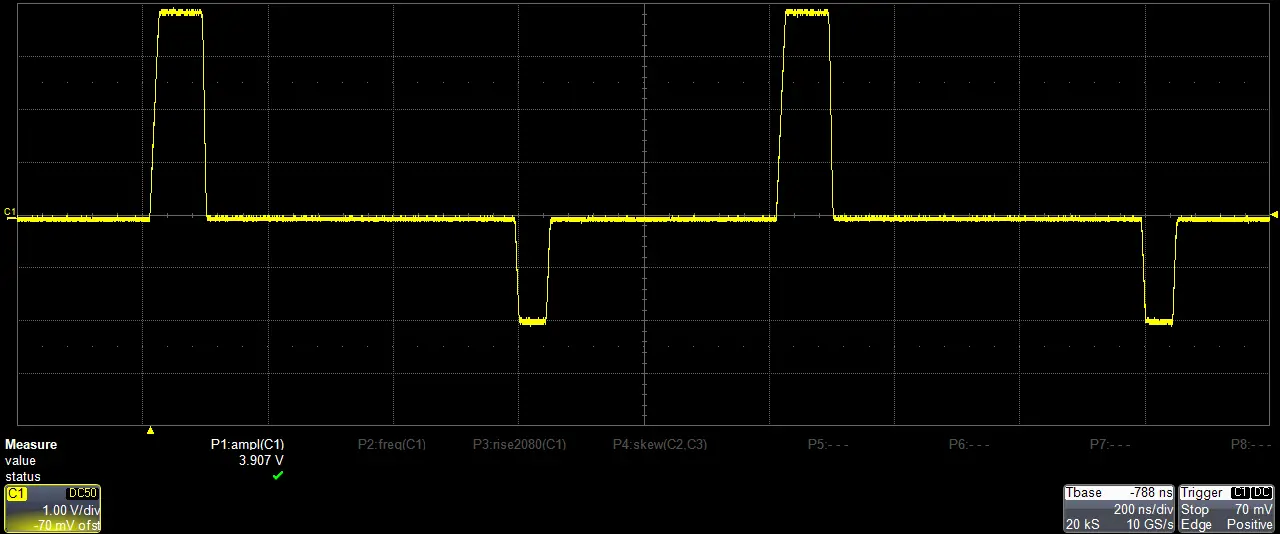

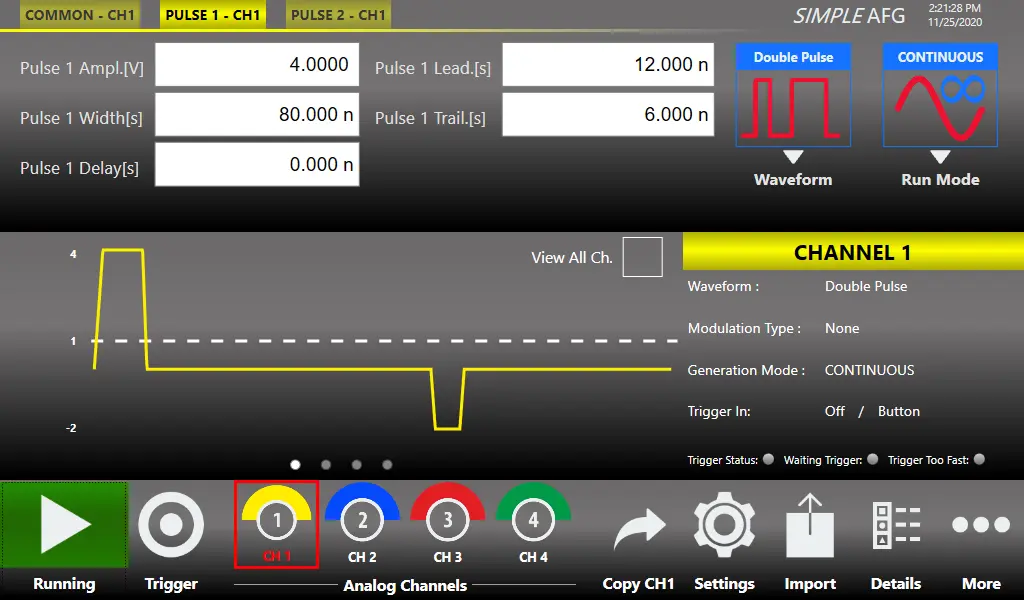

AWG-2000 系列的 AFG 用户界面内置“双脉冲”功能,专为测试功率器件(如 MOSFET 和 IGBT)的动态行为而设计。两个脉冲可分别设定不同的幅度、上升时间、下降时间和脉宽,满足对动态响应的精确测试需求。

科研人员需要以可控、可重复的方式,对脉冲进行幅度和时序上的微小扰动模拟。AWG-2000 每通道最高可达 512 M 点波形存储深度,可轻松采集真实信号并通过任意波形发生器回放,用于物理、电子、化学、机械等实验研究。

产品亮点

  • 支持双脉冲测试模式(Double Pulse Mode)

  • 示波器信号录制与回放功能

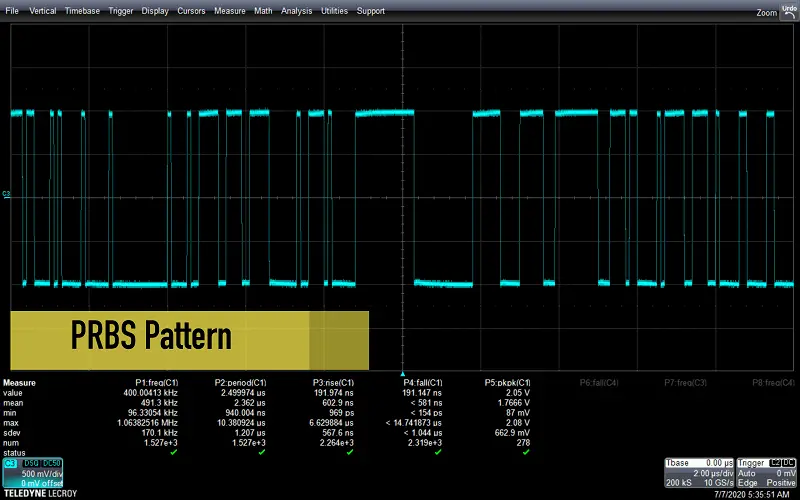

  • 伪随机二进制序列(PRBS)信号生成

  • 适用于物理、电子、化学、机械等多学科实验

无标题6
