Pulse Rider 系列是一组具备快速上升沿特性的脉冲发生器,具有卓越的信号完整性,并配备极其易用的触控显示界面(SimpleRider™),只需几次点击即可快速完成脉冲设置。

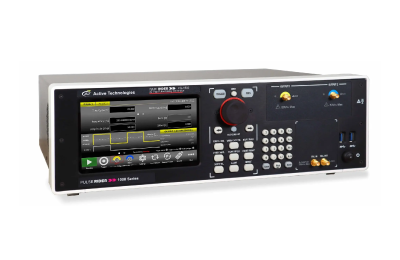

PG-1000 快速上升沿脉冲发生器
Pulse Rider 系列是一组具备快速上升沿特性的脉冲发生器,具有卓越的信号完整性,并配备极其易用的触控显示界面(SimpleRider™),只需几次点击即可快速完成脉冲设置。

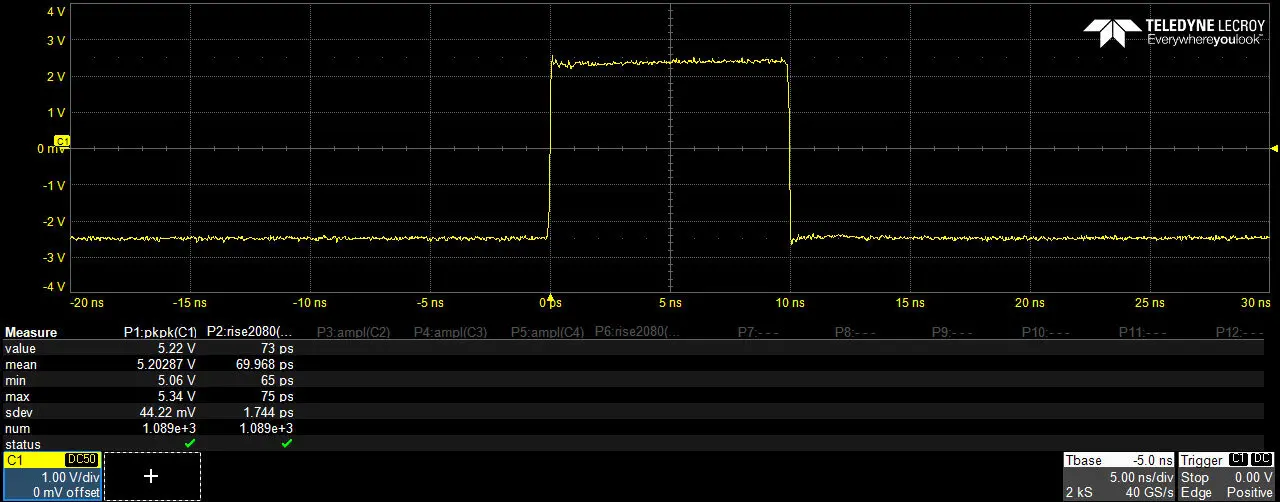

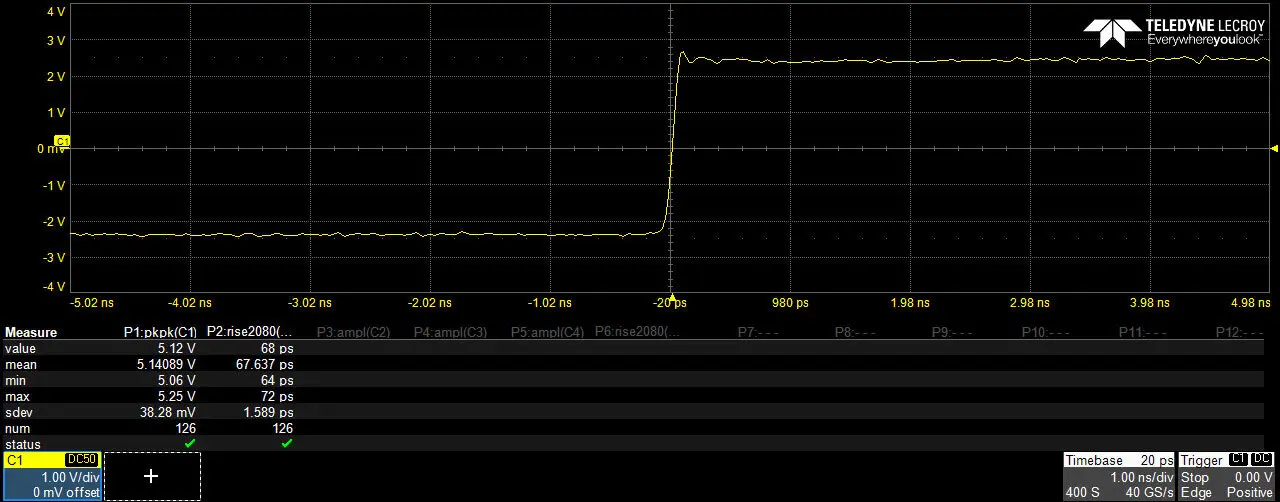

其输出电压可调,最大可达 ±5 伏窗口内的 5 伏峰峰值,边沿速率达 70 皮秒。

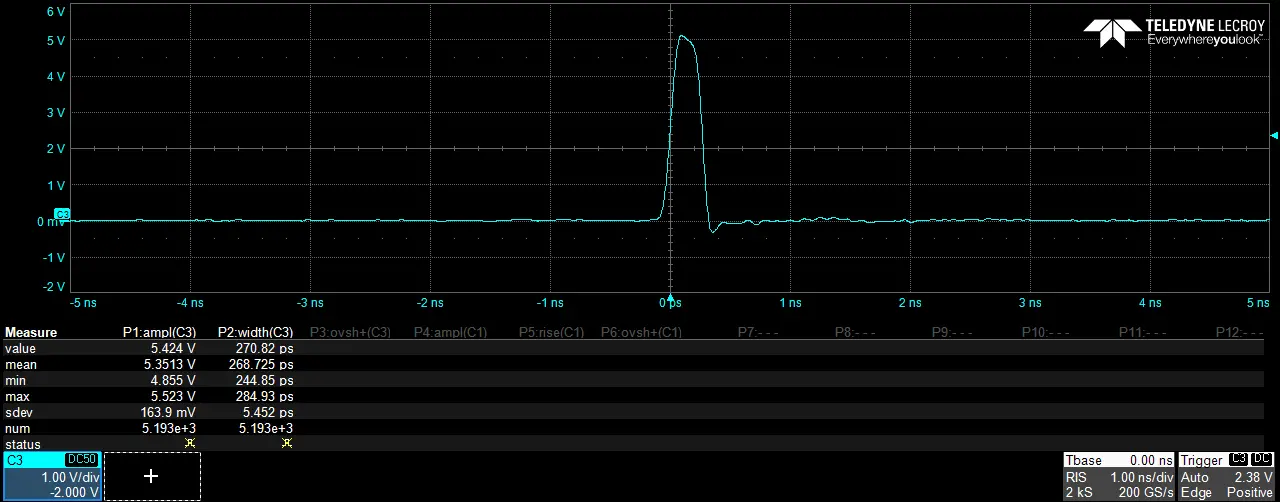

强大的内部架构支持生成高级脉冲序列,例如双脉冲或四脉冲,并允许对各个脉冲的时间参数进行完全独立的设定。Pulse Rider 脉冲发生器的最大重复频率为 800 MHz,最小脉冲宽度可达 300 ps(在 5V 输出下)。
规格参数: |
|||||||||||||||||||
|
|||||||||||||||||||
应用领域: |
|||||||||||||||||||
|
为测试提供高性能脉冲 无论您需要生成复杂的脉冲序列、雷达脉冲、用于前沿科研的测试信号,还是激光与光学实验以及半导体测试,PG-1000 都是您应对复杂测试与尖端应用的理想选择。 产品亮点
|
||||||||||||||||||
|
|||||||||||||||||||
|
|||||||||||||||||||

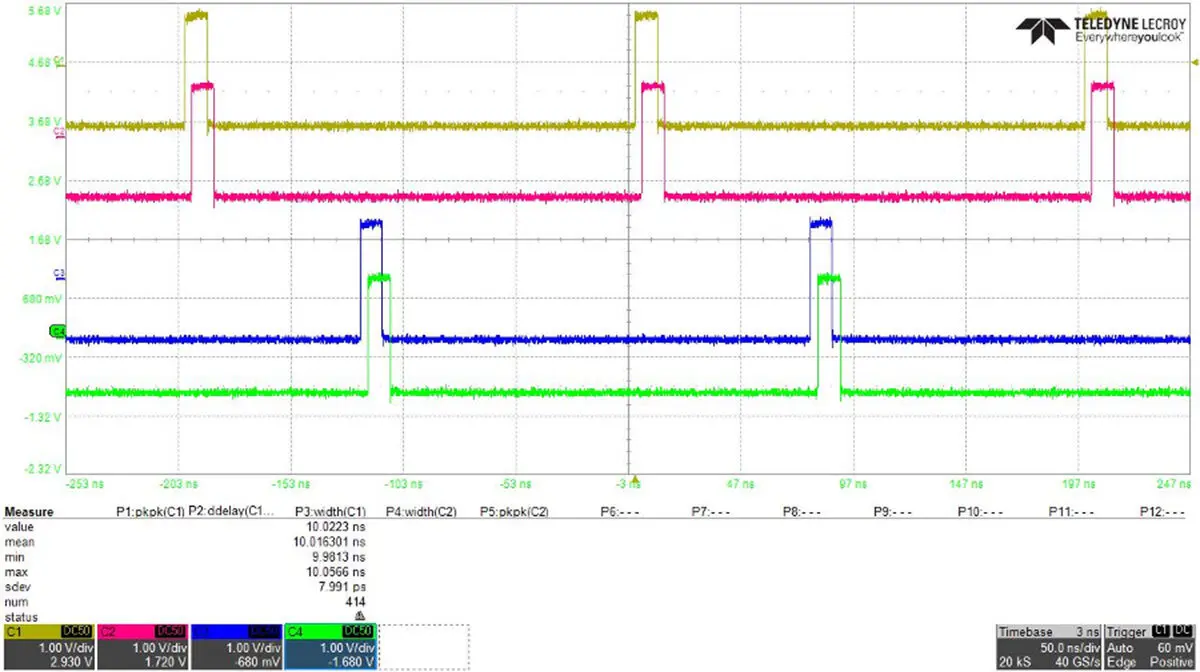

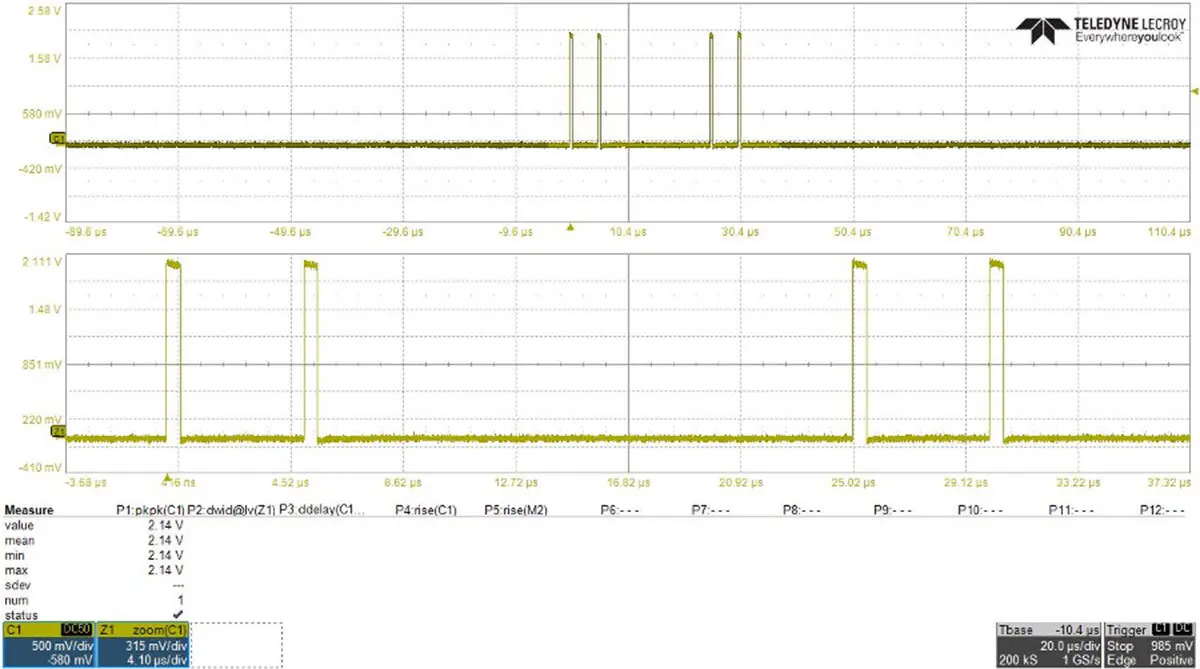

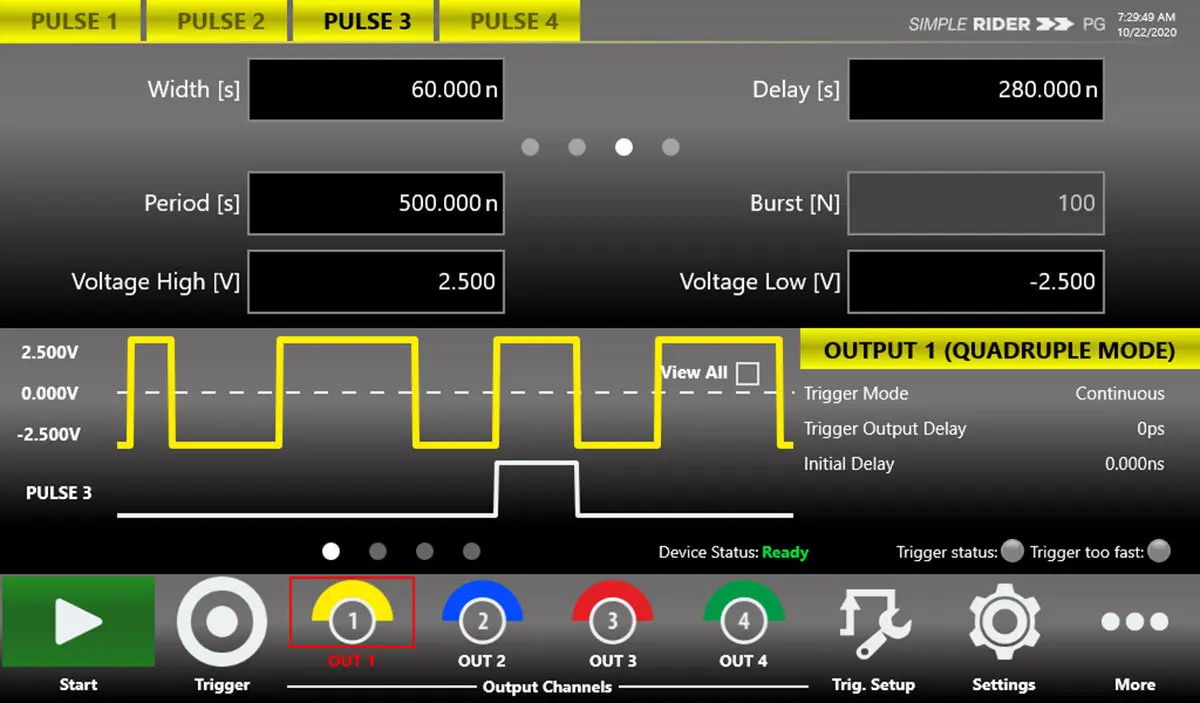

多重脉冲功能 您可以将多个脉冲组合在一起,生成双脉冲、三脉冲或四脉冲输出,这一功能在半导体测试、雷达设计以及激光/光学实验中非常实用。通过该功能,您可创建高达 800 MHz 的类时钟信号。 产品亮点
|
|
||||||||||||||||||
|
|||||||||||||||||||
|

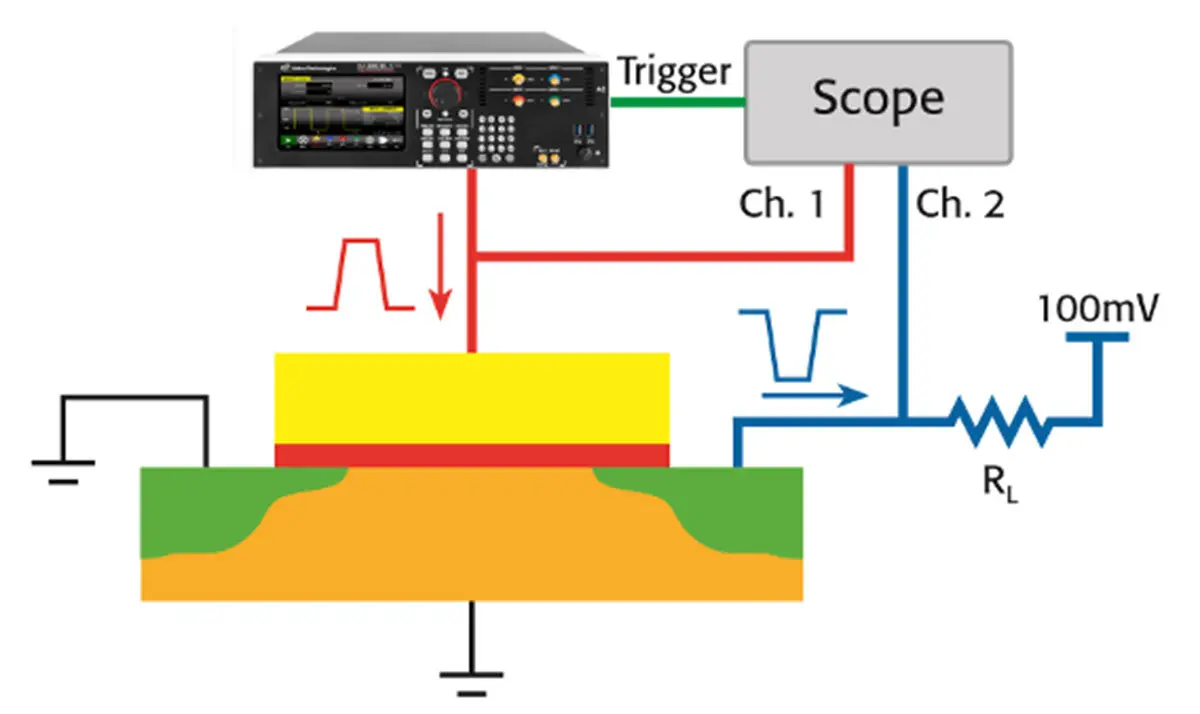

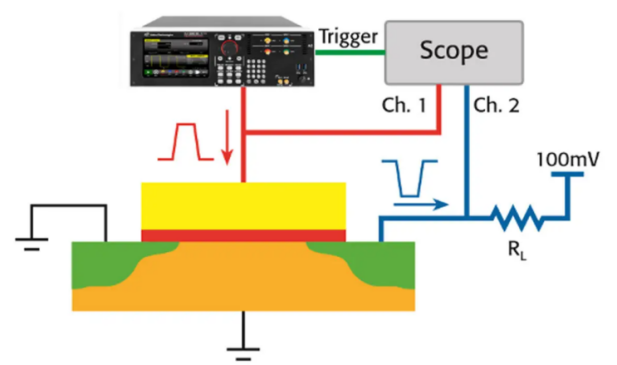

半导体应用 新一代非易失性存储器(Non-Volatile RAM)技术对脉冲速度的要求日益提高:Active Technologies 的 Pulse Rider 脉冲发生器具备 <70 ps 的上升/下降时间、最高 5 Vpp 的幅度、10 ps 的时间分辨率以及 10 mV 的垂直分辨率,是满足此类需求的理想选择。 在开发现代 MOSFET 晶体管时,常采用高κ材料作为 MOS 电容的介电层,这有助于降低漏电流,但同时也会由于电荷俘获效应带来一些问题。短脉冲与慢脉冲测试是研究这类现象的关键手段。 Active Technologies 的 Pulse Rider PG-1000 系列脉冲发生器支持 <70 ps 的快速边沿、±2.5 V 的基线偏移及 300 ps 至 1 秒的脉冲宽度,非常适合用于短脉冲和慢脉冲测试,是研究 MOSFET 介质行为的重要仪器。 产品亮点
|
||||||||||||||||||
|
|||||||||||||||||||

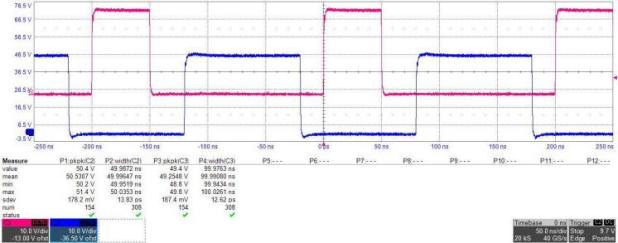

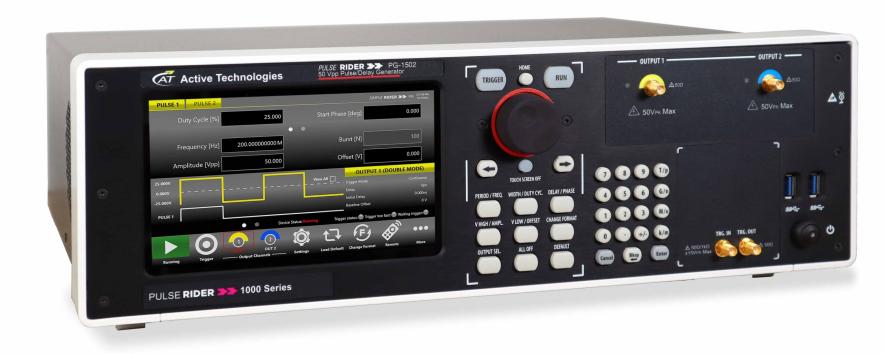

半导体特性化: 在应用于非易失性内存(Non-Volatile RAM)上的新技术需要每天更快的脉冲:Active Technologies的Pulse Rider在过渡时间低于400 ps、幅度高达50 Vpp,时间分辨率为10 ps,结合10 mV的垂直分辨率,是满足这些要求的完美选择。 在开发现代MOSFET晶体管时,使用高κ材料作为MOS电容的介电材料是一个挑战。这可以减少通过绝缘体的泄漏电流,但同时也会因电荷捕获而引发一些问题。短脉冲和慢脉冲测试是研究这些问题的基本技术。 Active Technologies的Pulse Rider PG-1500系列脉冲发生器提供不到400 ps的快速边沿、+-25 V的基线偏移以及从1 ns到1 s的脉冲宽度,因此它可能是为短脉冲和慢脉冲测试生成脉冲的理想仪器 亮点 :
|
|
|
|
|
|
|

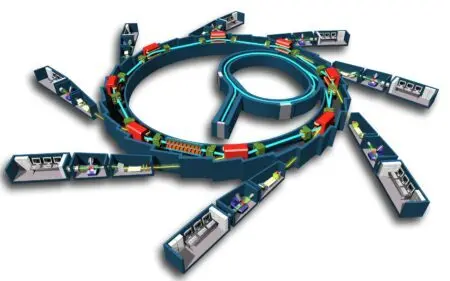

就像在激光应用中一样,驱动速调管(klystron)也需要一个使能信号。Pulse Rider PG-1000 系列脉冲发生器提供了一种现成的解决方案,可通过图形化界面和触摸屏轻松控制和调节速调管使能信号的各项参数。 产品亮点
|
