光束传输系统-BDS-HP-STB-PM
 |

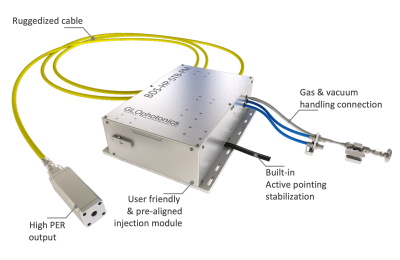

BDS-HP-STB-PM是一款高性能光束传输系统，集成主动指向稳定功能与高偏振消光比输出，专为高功率超短脉冲激光（1030/1064 nm）系统而设计。该系统支持<200 μJ的亚皮秒脉冲，最大输入功率达50W，适配CW至100 fs脉冲宽度，广泛用于精密微加工、非线性光学与生物医学等对光束稳定性与偏振要求极高的应用场景。 其独特的静态与动态工作模式均可保持>85%传输效率与优异的光束质量（M² < 1.3），并确保在运动状态下仍保持>30 dB的偏振消光比和<5%的光束指向波动。设备结构紧凑（425×320×140 mm），支持多种光纤长度与气冷/水冷接口，适配灵活。无论是在静态平台还是动态臂架上，BDS-HP-STB-PM都能提供可靠、稳定、高品质的光束传输解决方案。 |
| 主要特点/优势： |
|
| 示例应用： |
|
| 规格参数： |
| 超快激光器（USP LASER）要求 |
|
| 参数 | 指标 |
| 工作波长（nm） | 1030/1064 (1) |
| 光束质量（M²） | < 1.2 |
| 光束指向稳定性（μrad） | < 200 |
| 最大输入功率（W） | 50 (2) |
| 亚皮秒脉冲最大能量 | < 200μJ (2) |
| 脉冲宽度 | 连续光（CW）至 100飞秒 (1) |
| BDS 输出性能指标（BDS Output Specifications） |
||||||
| 参数 | 静态状态 | 运动状态 | ||||
| 传输效率 | > 85% | > 85% | ||||
| 光束质量（M²） | < 1.3 | < 1.3 | ||||
| 功率稳定性 | < 2% | < 3% | ||||
| 光束指向稳定性 | < 2% | < 5% | ||||
| 偏振消光比（PER, dB） | < 30 | < 30 | ||||
| PER 稳定性 | < 2% | < 2% | ||||
| 物理参数（Physical Properties） |
|||||
| 参数 | 数值 | ||||
| 占地尺寸（长 x 宽 x 高, mm） | 425 × 320 × 140 | ||||
| 光纤长度（m） | 2、3、5 (1) | ||||
| 气体/真空接口 | KF16 | ||||
| 水冷接口 | 8mm 快插式 | ||||
| 光纤保护结构 | 13mm / 6.4mm / 5mm 装甲PU管 | ||||
| 电缆最小弯曲半径（cm） | 5 | ||||
(1) 其他参数可根据需求定制。
(2) 输入激光的功率与能量要求依赖具体光束参数与安装要求。
(3) 所有稳定性指标基于1米光程下测量。
