AWG-5000

ARB Rider AWG-5000 系列是全球最快的 2、4 和 8 通道脉冲发生器,配备 16 位分辨率的数模转换器(DAC)。

零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

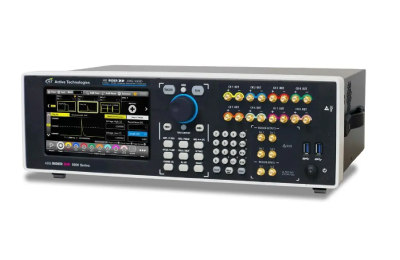

Arb Rider AWG-5000 脉冲发生器

高速脉冲发生器 – 输出幅度最高达 5Vpp

ARB Rider AWG-5000 系列是全球最快的 2、4 和 8 通道脉冲发生器,配备 16 位分辨率的数模转换器(DAC)。凭借简洁易用的用户界面,用户可在数秒内完成单脉冲或双脉冲的设置。AWG-5000 系列支持 6.16 Gs/s 的更新速率、5 Vpp 的输出电压范围、110 ps 的上升/下降时间,以及高达 4 GSamples 的存储深度,是汽车、航空航天与国防、大科学装置和半导体测试等应用的理想选择。

每台设备最多可支持 8 路模拟通道和 32 路数字输出(符合 TTL 或 LVDS 标准),可构建模拟与数字混合信号的测试平台。

在模拟性能方面毫不妥协:即使在最大 5 Vpp 输出下,仍可实现最快 110 ps 的边沿上升时间。

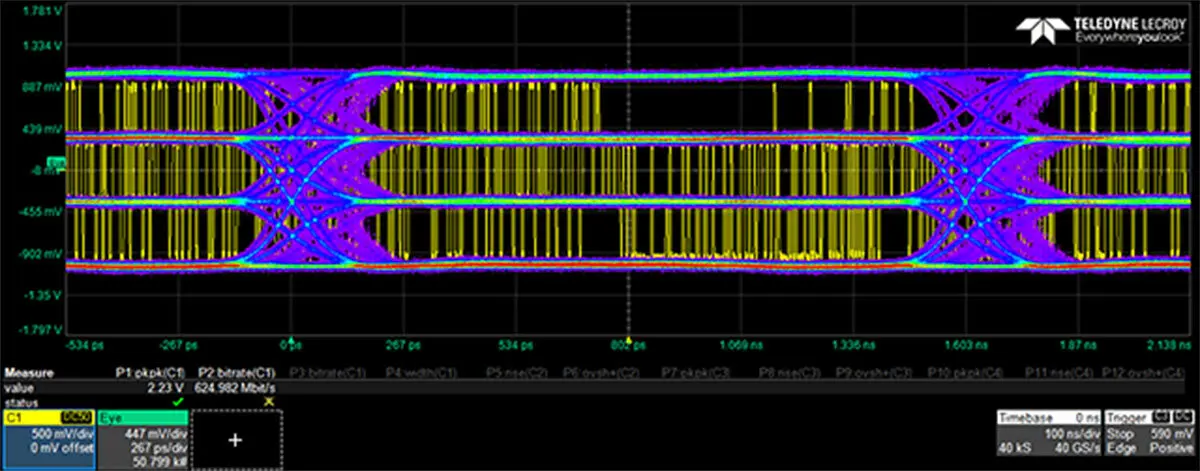

此外,配套的串行数据模式发生器(SPG)选件支持通过前面板 SMA 接口以 1.54 Gbps 的速率输出二进制数据流,内置 PRBS 序列、调制功能、跳变整形能力及强大的模拟前端,使其成为应对最复杂测试场景的理想工具。

专用的机箱内同步总线支持最多 4 台设备联动,实现最多 32 路模拟通道和 128 路数字通道的全同步,构建全球最强大的混合信号发生系统。



规格参数:

型号 通道数 上升/下降时间(20%-80%) 幅度 基线偏移 脉冲宽度
AWG-5062 2 110 ps 5 Vpp @ 50 欧姆 ±2.5 V 230 ps
AWG-5062D 2 110 ps 1.5 Vpp @ 50 欧姆 ±2 V 230 ps
AWG-5064 4 110 ps 5 Vpp @ 50 欧姆 ±2 V 230 ps
AWG-5064D 4 110 ps 1.5 Vpp @ 50 欧姆 ±2.5 V 230 ps
AWG-5068 8 110 ps 5 Vpp @ 50 欧姆 ±2 V 230 ps
AWG-5068D 8 110 ps 1.5 Vpp @ 50 欧姆 ±2.5 V 230 ps
AWG-5032D 2 200 ps 1.5 Vpp @ 50 欧姆 ±2 V 460 ps
AWG-5034D 4 200 ps 1.5 Vpp @ 50 欧姆 ±2 V 460 ps
AWG-5038D 8 200 ps 1.5 Vpp @ 50 欧姆 ±2 V 460 ps

应用领域:

无标题3

 满足各种需求的脉冲信号解决方案

无论是复杂脉冲序列的生成、雷达脉冲、带有畸变的射频脉冲、高斯脉冲、多电平脉冲、用于 IGBT/MOSFET 实验的双脉冲,还是用于前沿科研与量子计算的特殊脉冲信号,AWG-5000 都是您应对复杂测试与尖端应用的理想伙伴。

产品亮点

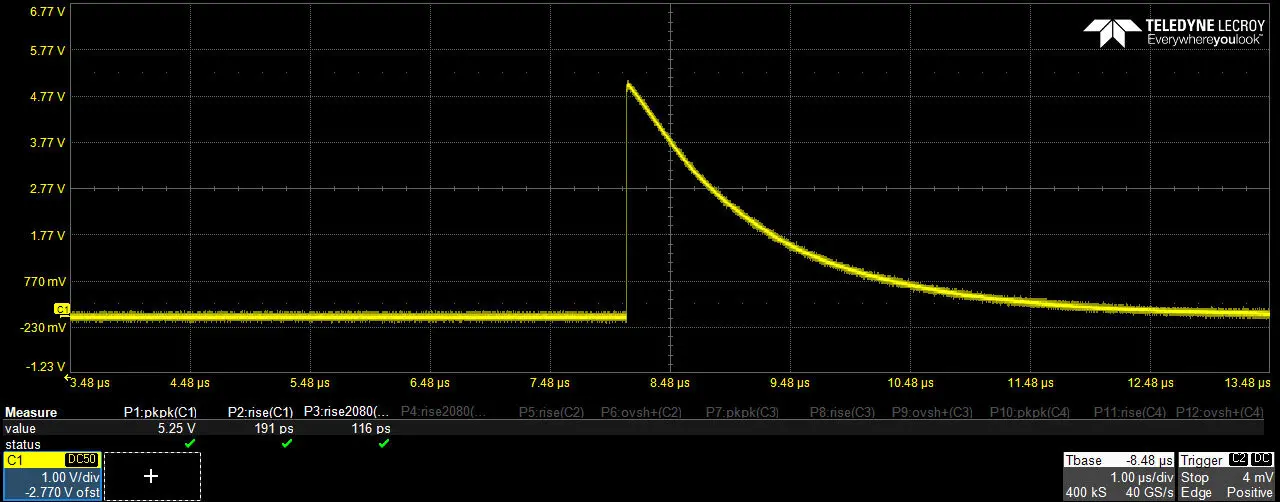

  • 脉冲幅度最高达 5 Vpp(50 欧姆负载),支持 ±2.5 V 硬件偏移

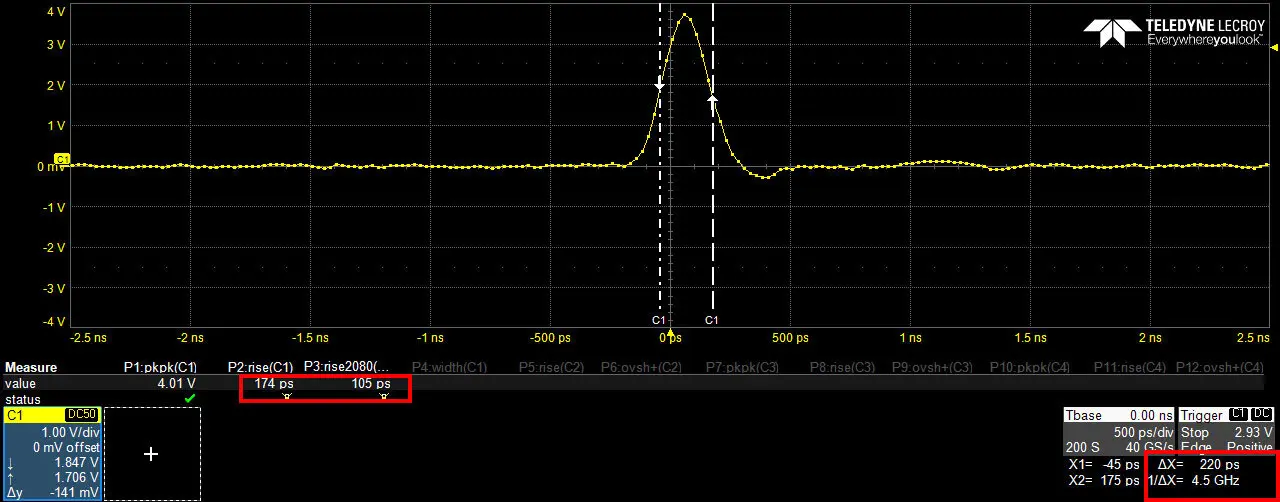

  • 上升/下降时间快至 110 ps

  • 最小脉冲宽度:230 ps

  • 可轻松调节脉冲跃变形状

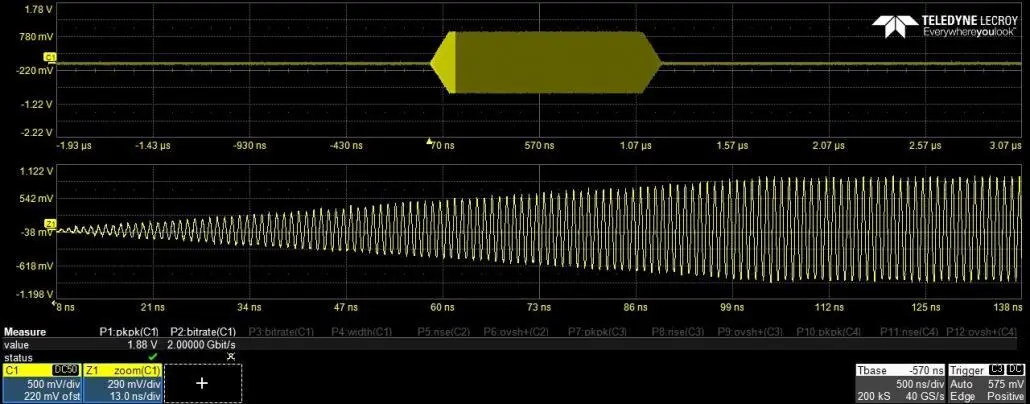

量子计算与射频无线通信

AWG-5000 是应对科学技术前沿实验与尖端挑战(如量子计算、高能物理、光学与射频无线通信)的理想选择。

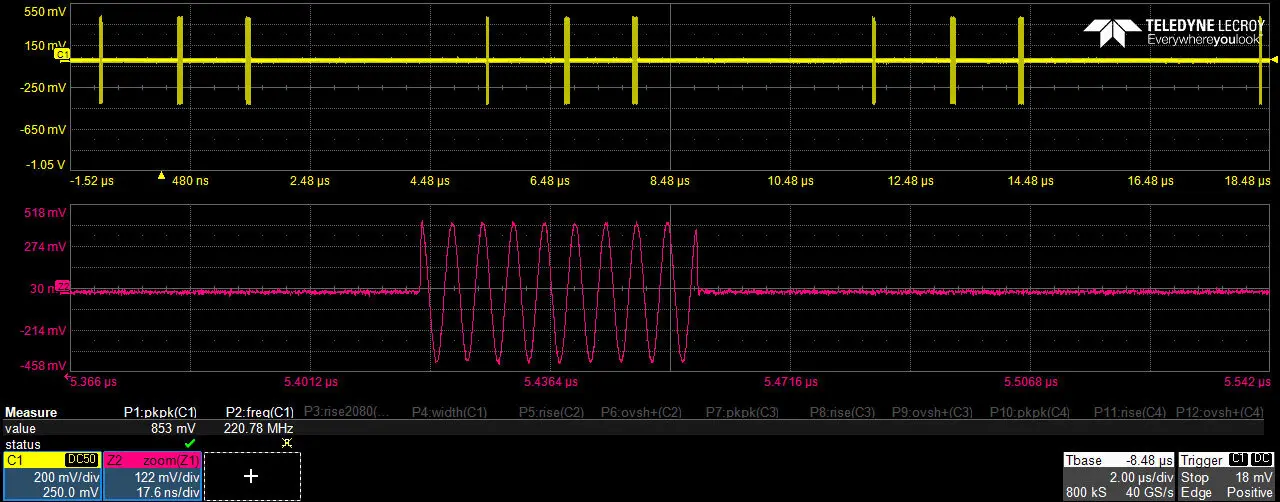

AWG-5000 系列仪器几乎可以生成任意类型的信号——模拟或数字、理想或带畸变、标准或自定义。您可以在电脑上轻松构建复杂的 RF/IF/IQ 波形或串行数据流,并将其导入 AWG 进行输出。

产品亮点

触发输入与模拟输出之间延迟极小

支持多达 32 路模拟通道与 128 路数字通道的全同步输出

内置高级序列器,支持条件/无条件/动态跳转;提供两个独立触发输入、最多四路标记输出(Marker)

无标题6
无标题8

 雷达、激光雷达(LiDAR)设计与电子战(EW)

宽带雷达与电子战系统需要高保真度的信号,以真实还原复杂的环境场景与实际应用情境。

此外,当前的汽车解决方案也亟需构建精确且可靠的测试流程,以验证在各种工况下的安全性,其中 LiDAR 是此类系统中的关键战略组件之一。

主要特性

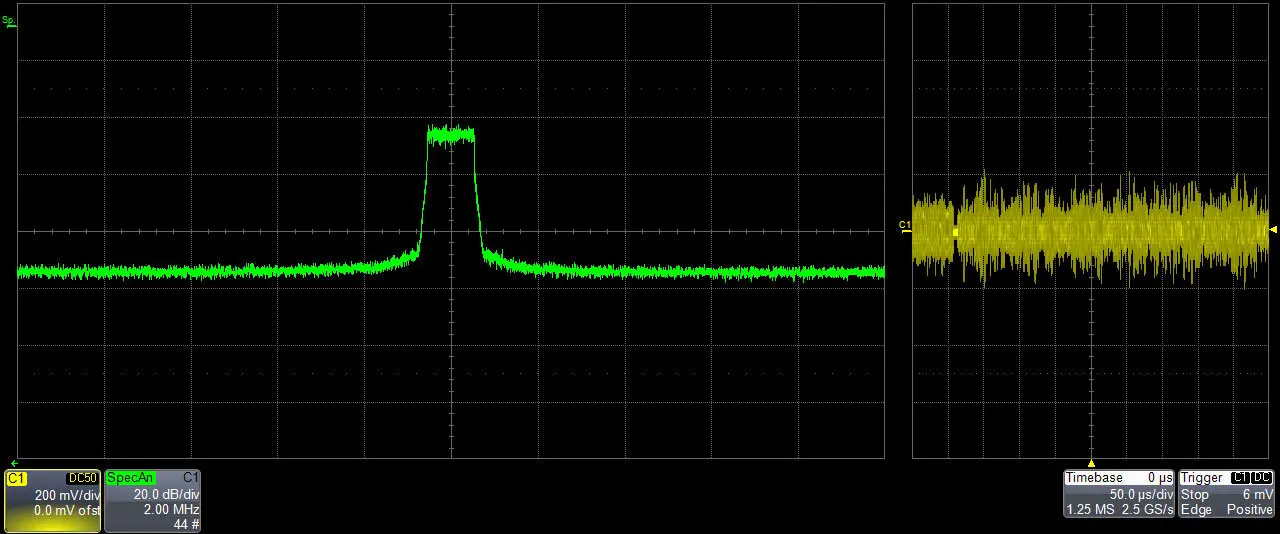

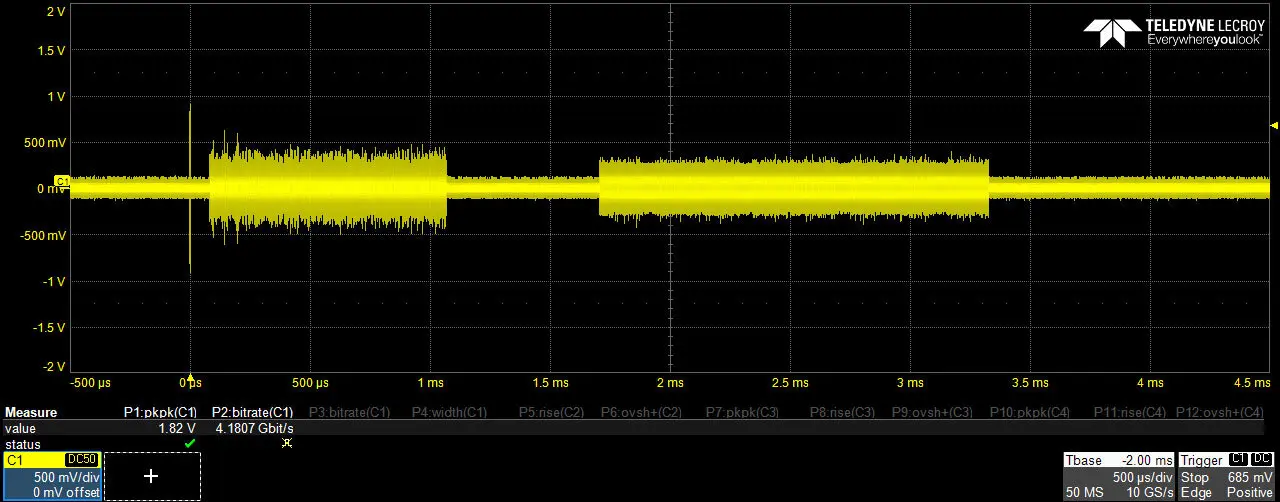

生成具备优异杂散抑制性能的雷达测试信号

通过最多 16384 条序列指令与高级序列器的条件/无条件跳转功能,构建复杂电子战测试场景

构建适用于航空航天、国防、汽车与移动设备的 LiDAR 信号测试方案

可使用内置波形编辑软件生成测试波形,或通过第三方平台(如 MatLab、LabVIEW、.NET 等)导入自定义波形

前沿科研应用

在大型物理实验中,光电倍增管(Photomultiplier)至关重要,它能够将光子转换为电荷信号,由数据采集系统接收,从而实现对光子的探测。通过 Active Technologies 的 Pulse Rider PG-1000 系列脉冲发生器,可以灵活生成不同脉宽、周期和幅度的脉冲,用作激光驱动信号。

速调管(Klystron)是一种线性束真空电子管,广泛应用于包括粒子对撞机在内的高能物理实验中,其主要功能是产生用于对撞的粒子束。

无标题6
无标题8

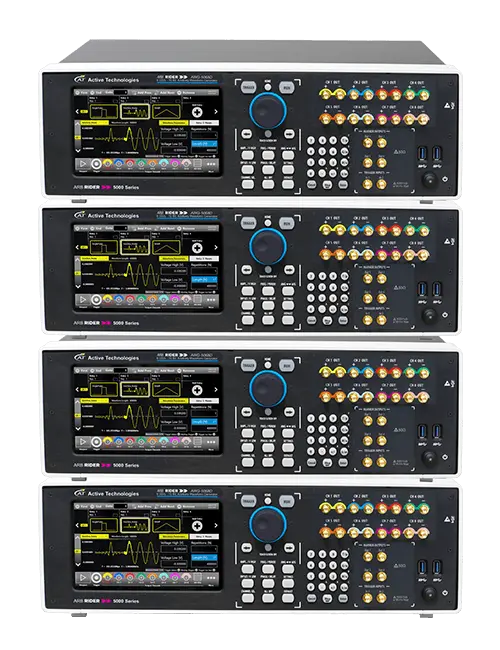

多仪器同步功能

您可以同步最多 4 台设备,构建一个由 32 路模拟通道和 128 路数字通道组成的系统,并与 True-Arb 软件实现全面同步与集成控制。

主要功能

支持最多 4 台设备同步:32 路模拟通道 + 128 路数字通道

每通道成本具备高性价比

通过 True-Arb 软件轻松实现多仪器控制

配备 7 英寸触控屏与软键盘,操作便捷
