TaperCamD-LCM提供了USB端口供电的激光束剖面测量设备中最大的感光传感器面积。
1/
1
浏览量:
1003

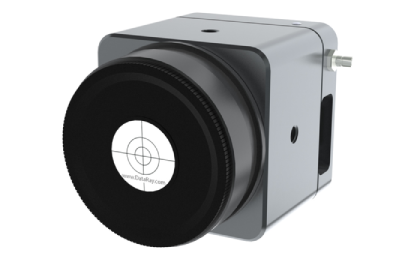

TaperCamD-LCM 大面积CMOS激光束分析仪
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载
TaperCamD-LCM CMOS激光束分析仪
 |
TaperCamD-LCM 拥有25 x 25 mm的大型有效探测面积、420万像素、12.5 x 12.5 微米（等效）像素尺寸，支持光学和电子触发的全局快门，信噪比高达2500:1，是目前通过USB供电的激光束分析仪中具有最大有效传感面积的产品。该设备将 WinCamD-LCM 的高信噪比与全局快门技术，与高质量的光纤锥结合，提供了一种紧凑且易于使用的解决方案，适用于多种大功率连续波或脉冲激光的测量。
|
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 波长范围 | 355 至 1150 nm |
| 像素数量（水平 × 垂直） | 420 万像素，2048 x 2048 |
| 成像面积 | 25 x 25 mm |
| 像素尺寸（有效） | 12.5 x 12.5 µm |
| 最小可测光斑尺寸（10 像素） | 约 125 µm |
| 快门类型 | 全局快门 |
| 最大帧率* | 60 Hz |
| 单脉冲采集重复频率（PRR） | USB 2.0: 6.3 kHz USB 3.0: 12.6 kHz |
| 信号与 RMS 噪声比 | 2500:1（光学 34 dB / 电气 68 dB） |
| 电子快门动态范围 | USB 2.0：12,600:1（41 dB） USB 3.0：25,000:1（44 dB） |
| ADC | 12 位 |
| 可测量光源 | 连续波光束、脉冲光源；支持CW至12.6 kHz单脉冲隔离，软件可配置，支持自动触发、同步与可变延迟 |
| 测量光束功率范围 | 详见产品图表 |
| 手动光束衰减 | 配备2英寸NDXL中性密度滤光片（NDXL-1、NDXL-2、NDXL-4） |
| 显示剖面图类型 | 线形、二维和三维图像；支持归一化/非归一化显示，线性或对数坐标，最大10倍放大 二维/三维图支持10色、32色、最大颜色或灰度级显示，支持等高线图 |
| 测量与显示剖面参数 | 原始与平滑剖面；支持三角滑动平均滤波（最大至10% FWHM） |
| 光束直径 | 用户自定义Clip电平下的直径、Gaussian拟合与ISO 11146第二矩拟合、等效Clip直径、等效狭缝与刀口直径 |
| 光束拟合 | Gaussian、高斯顶帽拟合与拟合度百分比、等效狭缝拟合 |
| 光束椭圆率 | 主轴、副轴与平均轴向直径，支持轴自动定向 |
| 质心位置 | 相对与绝对位置，支持强度加权质心与几何中心 |
| 光束漂移显示与统计 | 支持显示与统计分析 |
| 测量精度（不受限于像素尺寸） | 插值直径计算分辨率达0.1 µm，实际精度与光束特性相关，常可达到约1 µm 质心精度同样与光束有关，最优可达 ±1 µm |
| 处理选项 | 图像与剖面平均处理：1次、5次、10次、20次、连续 支持背景捕获与减除 支持用户自定义矩形捕获区域，或自动/用户设定椭圆追踪处理 |
| 配置文件保存格式 | *.ojf 文件保存所有测试配置与自定义设置 |
| 合格/不合格显示 | 屏幕显示颜色可自定义，适用于质检与生产 |
| 数据记录与统计 | 最小值、最大值、平均值、标准差，最多支持4096个样本 |
| 相对功率测量 | 滚动直方图方式显示，单位可为mW、µJ、dBm、百分比或用户自定义（基于参考值） |
| 能量密度（Fluence） | 用户定义区域内的能量密度测量 |
| 认证标准 | RoHS，WEEE，CE |
| 多相机支持 | 最多4个摄像头并行采集，最多8个串行采集 |
| 相机尺寸（宽 x 高 x 深） | 2.25 x 2.25 x 2.13 英寸（57 x 57 x 54 mm） |
| 从外壳/滤光片到传感器的光学深度（无窗口） | ±0.2 mm（具体值TBA；使用NDXL滤光片时TBA） |
| 安装接口 | 1/4-20 螺纹 |
| 重量（含MagND与滤光片盖） | TBA 盎司（TBA 克） |
| 最低系统需求 | Windows 10 64 位 |
* *产品规格如有变动，恕不另行通知。

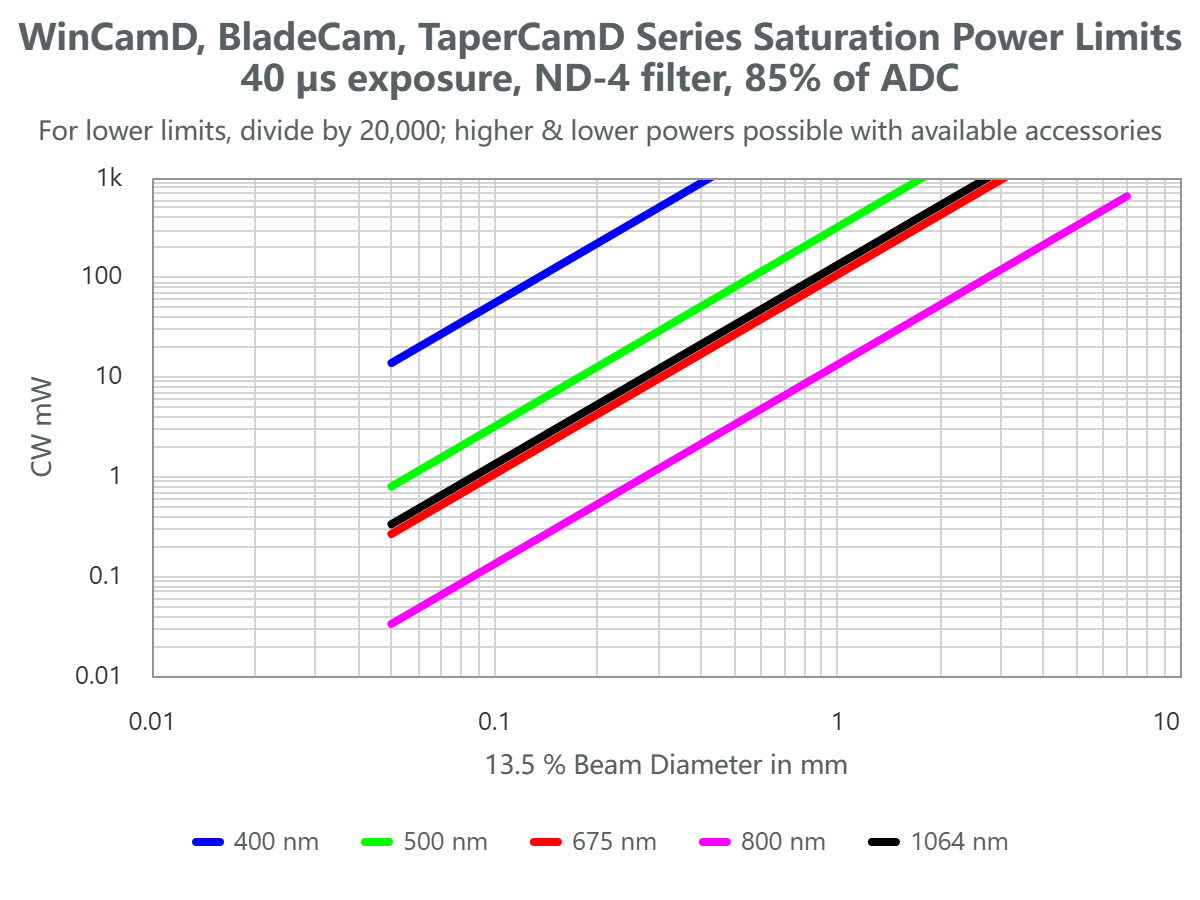

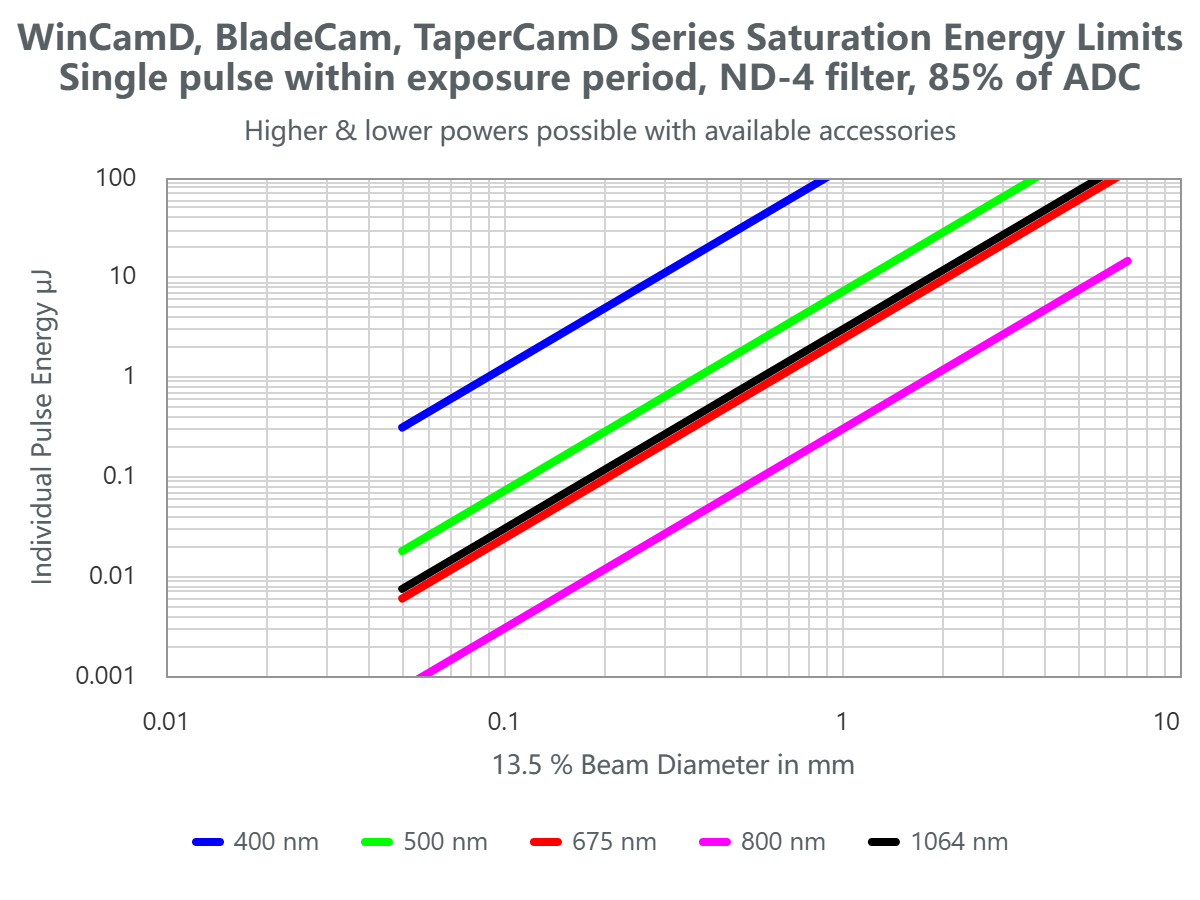

| 图表： |
 |
 |
