WinCamD-GCM 光束分析仪
|
WinCamD-GCM 采用与 WinCamD-LCM 相同的传感器（有效成像区 11.3 × 11.3 mm，4.2 百万像素，像素尺寸 5.5 × 5.5 µm，全局快门），通过 GigE Vision® 接口实现长距离（线缆最长可达约 100 m）应用，且可轻松扩展并集成到现有网络中。
|
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 波长 | - WinCamD-LCM：355–1150 nm - WinCamD-LCM-1310：355–1350 nm（含长通滤光片） - WinCamD-LCM-TEL：1480–1610 nm - WinCamD-LCM-UV：190–1150 nm |
| 像素数量（水平 × 垂直） | 4.2 百万像素（2048 × 2048） |
| 光学格式 | 1″ |
| 成像面积 | 11.3 × 11.3 mm |
| 像素尺寸 | 5.5 × 5.5 µm |
| 最小光斑（10 像素） | 约 55 µm |
| 快门类型 | 全局快门 |
| 最大帧率* | 待定 |
| 单脉冲捕获重复率（PRR） | 待定 |
| 信号与 RMS 噪声比 | 2500:1（34 dB 光学 / 68 dB 电气） |
| 电子快门动态范围 | 待定 |
| ADC | 12 位 |
| 可测量光源 | 连续波（CW）及脉冲源；CW至12.6 kHz，支持单脉冲分离，软件可配置，支持自动触发、同步触发及可变延迟触发 |
| 测量光束功率范围 | 详见产品图表 |
| 手动光束衰减 | 标配 ND-1、ND-2、ND-4 磁吸式ND滤光片或C口ND滤光片 |
| 显示模式 | 线形、2D、3D 图；可归一化或不归一化，线性或对数坐标，最大10倍缩放；支持10色、32色或灰度显示，支持等高线显示 |
| 光束轮廓参数 | 原始及平滑轮廓 三角形滑动平均滤波器（最高10% FWHM） |
| 光斑直径测量 | 用户设定裁剪阈值下的直径 高斯拟合直径、ISO 11146二阶矩直径 等效直径（用户设定阈值以上区域） 等效狭缝和刀口测量直径 |
| 光束拟合 | 高斯拟合、平顶拟合及拟合优度（%） 等效狭缝拟合 |
| 光束椭圆率 | 主轴、次轴及平均直径；支持自动轴方向识别 |
| 光束质心位置 | 相对值及绝对值；强度加权质心与几何中心 |
| 光束漂移显示及统计 | 支持 |
| 测量精度（不受像素尺寸限制） | 直径插值分辨率达0.1 µm，实际精度依光斑形状而定，常规可达~1 µm；质心精度也依光斑而定，通常可达±1 µm |
| 图像处理选项 | 图像及轮廓平均：1、5、10、20帧，或连续 背景采集与扣除 支持用户设定矩形采集区域 支持自动或用户设定椭圆形区域，支持光斑跟踪处理 支持 *.ojf 文件保存所有设置以便重复使用 |
| 合格/不合格显示 | 屏幕可设定合格/不合格颜色，适用于质量控制与生产测试 |
| 数据记录与统计 | 最小值、最大值、平均值、标准差，最多支持4096次采样 |
| 相对功率测量 | 基于初始输入的滚动直方图，可显示单位：mW、µJ、dBm、百分比，或用户自定义单位（相对于参考输入） |
| 能量密度 | 在用户设定区域内计算 |
| 认证 | RoHS、WEEE、CE |
| 多摄像头 | 待定 |
| 主机尺寸（宽 × 高 × 深） | 72.6 x 72.6 x 54.2 mm（2.9 x 2.9 x 2.1 英寸） |
| 外壳/滤光片到传感器的光学深度（无窗口） | ±0.2 mm（待定） |
| 安装 | 8-32 螺纹，深度8 mm |
| 重量（含 MagND 及滤光片盖） | 待定 |
| 最低系统需求 | Windows 10 64 位 |
* 产品规格如有更改，恕不另行通知。

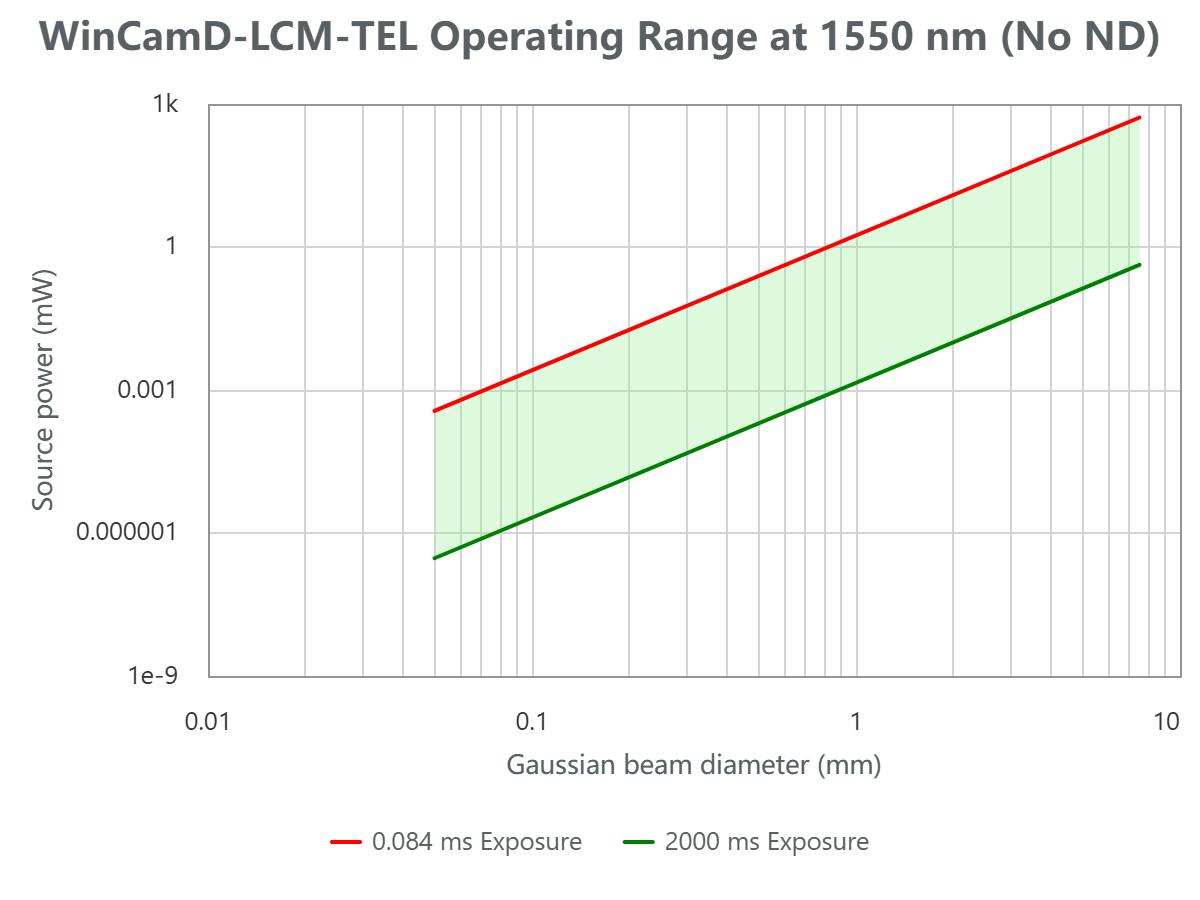

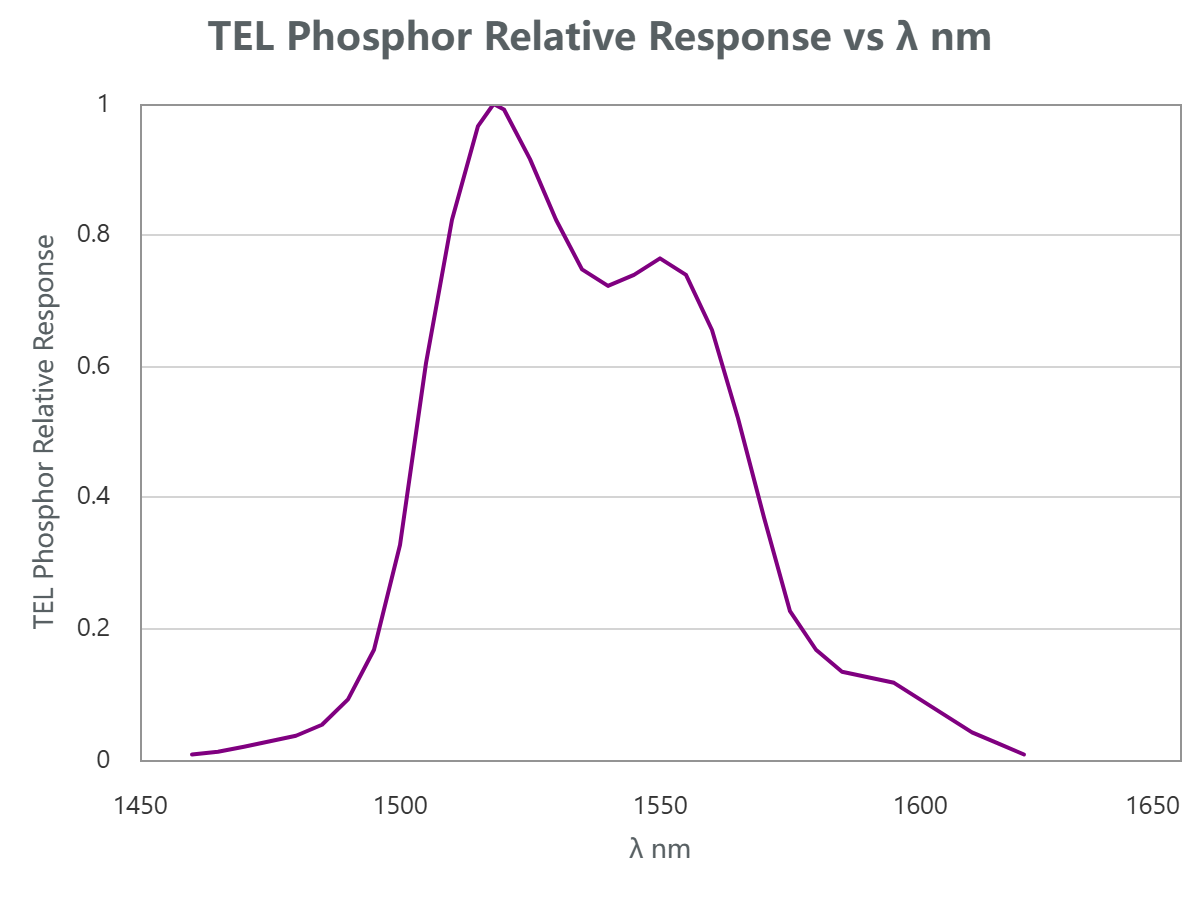

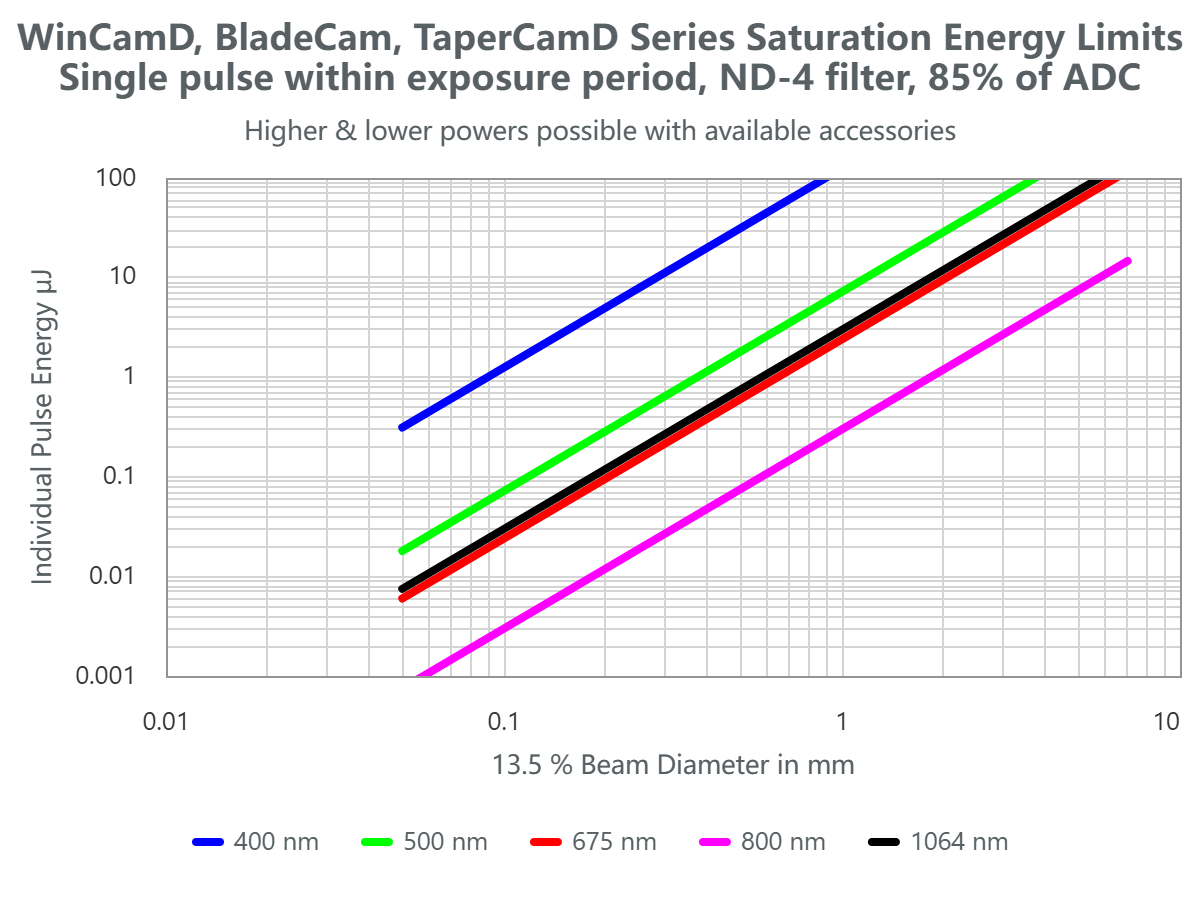

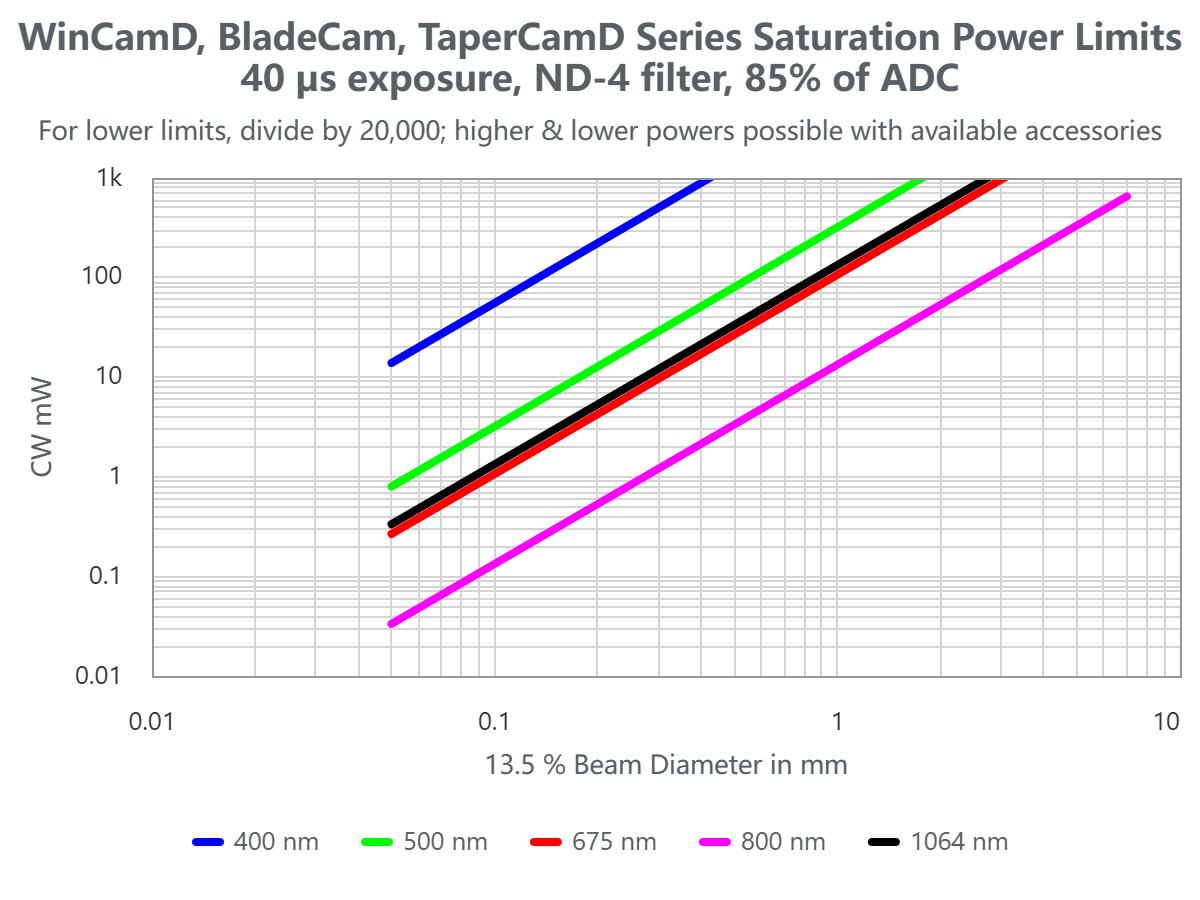

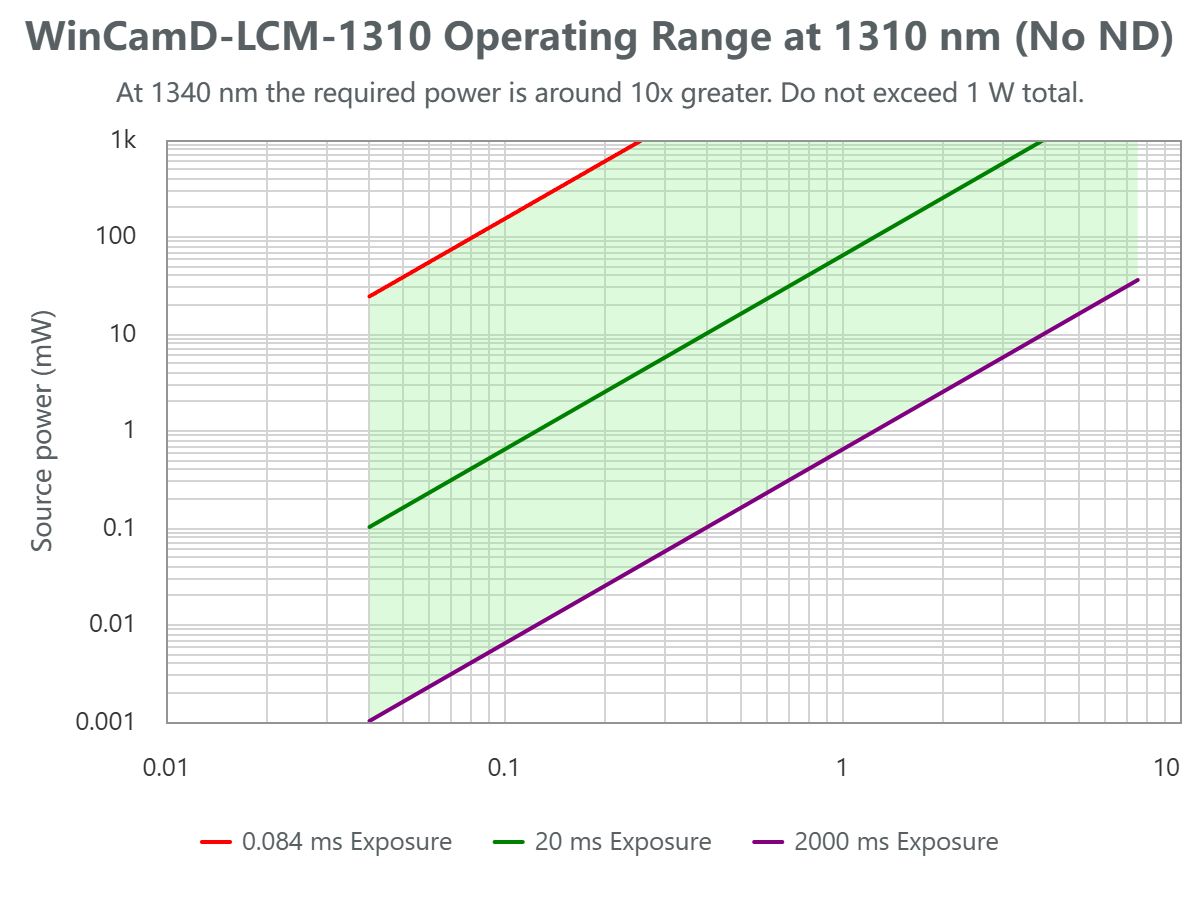

| 图表： |
 |
 |
 |
 |
 |
