WinCamD-IR-BB 光束分析仪
|
WinCamD-IR-BB 是一款专为中红外与远红外波段激光设计的理想成像解决方案。其具备 17 微米像素尺寸、2 至 16 微米的波长覆盖范围和内置快门，提供卓越的光束剖面分析能力。其信噪比超过 1000:1，能够满足 ISO 11146 标准的光束测量需求。该产品采用微测辐射热计（microbolometer）技术，具备极高的灵敏度，同时通过集成快门实现全自动非均匀性校正（NUC）。
|
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 传感器类型 | 氧化钒（VOx）微测辐射热计（microbolometer） |
| 波长范围 | 宽带中红外 / 远红外：2 至 16 微米 |
| 像素数量（H x V） | 307 千像素，640 x 480 |
| 成像面积 | 10.88 x 8.16 mm |
| 像素尺寸 | 17 x 17 µm |
| 最小可测光斑（10 像素） | 约 170 µm |
| 快门类型 | 滚动快门 |
| 最大帧率* | 30 Hz（出口版本为 7.5 Hz） |
| 信噪比（RMS） | ≥1000:1 |
| 光学/电气 dB | 30 dB / 60 dB |
| 模数转换器（ADC） | 14 位 |
| 可测光源 | 连续光（CW）及脉冲光源，支持自动触发同步 |

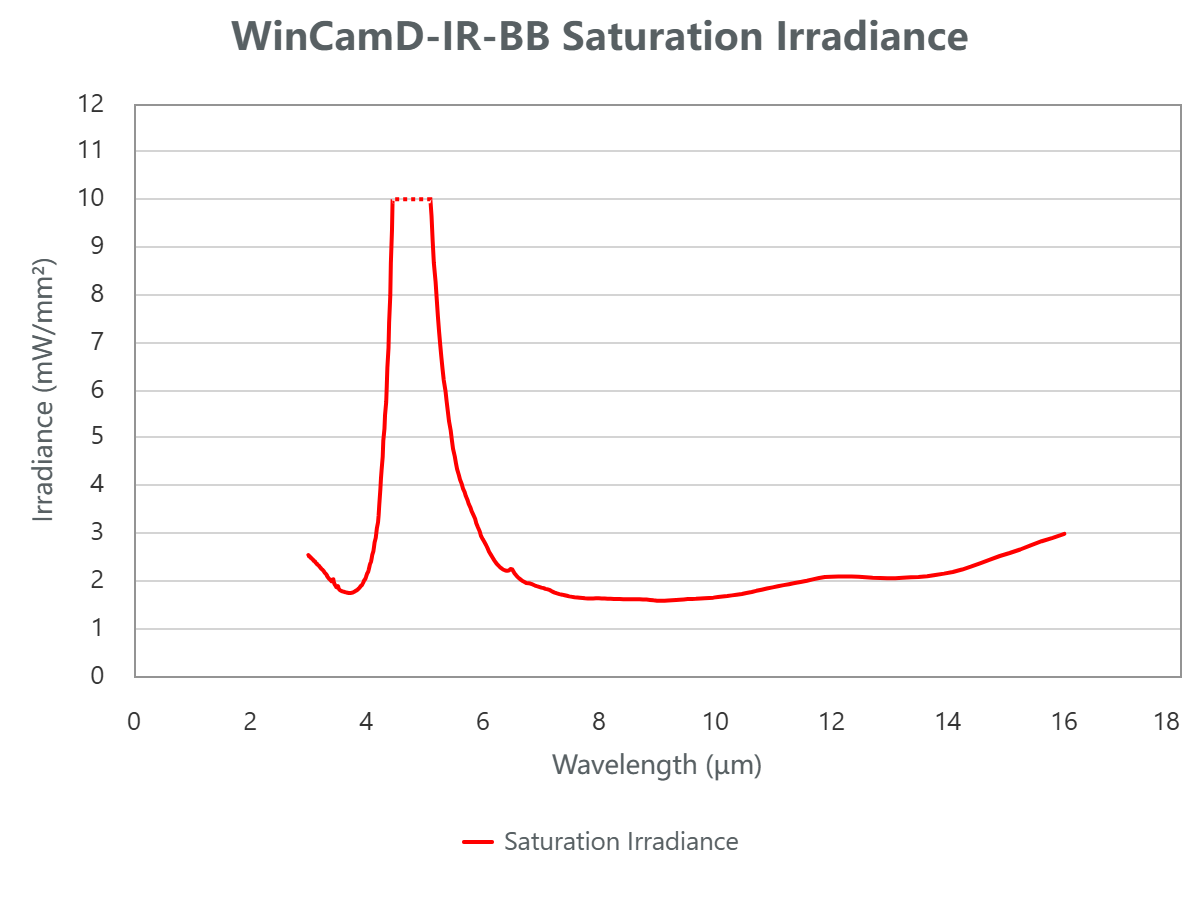

| 测量光束功率 | 请参见“近似饱和功率限制”图 |
| 手动光束衰减 | 提供两片1英寸反射式ND滤光片（ND-1与ND-2），基材为锗；详见应用说明 |
| 显示图像类型 | 2D、3D图像；支持10色、16色、256色及最大色阶或灰阶显示；支持10色与16色等高线显示 |
| 光束轮廓参数（测量与显示） | 原始与平滑轮廓 三角滑动平均滤波器（最大10% FWHM） |
| 光斑直径测量 | 用户设定的两个裁剪阈值下的直径 高斯拟合与二阶矩直径 用户设定阈值以上区域的等效直径 等效狭缝与刀口直径 |
| 光束拟合 | 高斯拟合、平顶（Top Hat）拟合及其拟合优度（%） 等效狭缝拟合 |
| 光束椭圆率 | 主轴、次轴与平均直径；自动识别轴方向 |
| 光束质心位置 | 相对与绝对位置；强度加权质心与几何中心 |
| 光束漂移显示与统计 | 支持 |
| 测量精度 | 插值处理分辨率：5 µm；实际精度依赖光斑形状，通常可达约 10 µm；质心测量精度同样依赖光斑，一般可达 ±10 µm（由超出质心裁剪阈值的所有像素计算得出） |
| 图像处理选项 | 图像与轮廓平均（1帧、5帧、10帧、20帧、连续） 背景采集与背景扣除 用户设定矩形采集区域 用户设定或自动识别椭圆形包含区域（支持光斑跟踪） *.ojf 文件保存所有 WinCamD 的自定义设置以便测试配置复现 |
| 合格/不合格显示 | 屏幕上可选合格/不合格颜色，适用于质检与生产场景 |
| 数据记录与统计 | 最小值、最大值、平均值、标准差，最多支持 4096 次样本记录 |
| 相对功率测量 | 基于用户初始输入的滚动直方图，单位支持 mW、µJ、dBm、百分比或自定义（相对于参考测量值） |
| 能量密度（Fluence） | 可在用户定义区域内计算能量密度 |
| 认证 | RoHS、WEEE、CE |
| 多相机支持 | 最多支持 4 台相机并行采集；1 至 8 台串行采集 |
| 相机尺寸（宽 x 高 x 深） | 73 x 73 x 52 mm（2.8 x 2.8 x 2.0 英寸） |
| 从外壳/滤光片至传感器的光学深度 ±0.2 mm | 15.5 mm |
| 安装方式 | 带 1/4"-20 安装孔，位置与传感器中心对齐 |
| 重量（含1英寸NDL-2锗滤光片） | 422 克（14.9 盎司） |
* 产品规格如有更改，恕不另行通知。
| 图表： |
 |
