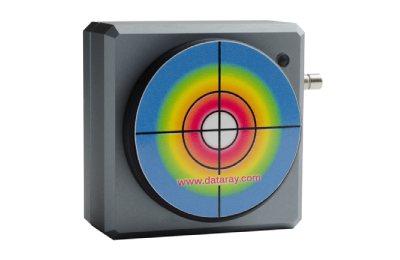

WinCamD-LCM-NE CMOS光束分析仪
 |
WinCamD-LCM-NE 是基于我们的主打 CMOS 光束分析仪——WinCamD-LCM 系列，秉承 DataRay “为客户提供高性价比、高质量产品” 的理念。自推出以来，它凭借出色的性能和可靠性，成为市场上最受欢迎的产品之一。其 1″ 格式 CMOS 传感器采用全局快门，既适用于连续波（CW）光束，也适用于脉冲光束。 此 NIR 增强版（近红外增强型CMOS光束分析仪）在 400–1000 nm 波段具有更优的光谱响应；但由于传感器上覆盖有微透镜，不适用于紫外波长，并且不提供 TEL 荧光粉涂层选项。 |
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 波长 | - WinCamD-LCM-NE：355–1150 nm<br/>- WinCamD-LCM-NE-1310：355–1350 nm（含长通滤光片） |
| 像素数量（水平 × 垂直） | 4.2 百万像素（2048 × 2048） |
| 光学格式 | 1″ |
| 成像面积 | 11.3 × 11.3 mm |
| 像素尺寸 | 5.5 × 5.5 µm |
| 最小光斑（10 像素） | 约 55 µm |
| 快门类型 | 全局快门 |
| 最大帧率* | 60 Hz |
| 单脉冲捕获重复率（PRR） | - USB 2.0：6.3 kHz<br/>- USB 3.0：12.6 kHz |
| 信号与 RMS 噪声比 | 2500:1（34 dB 光学 / 68 dB 电子） |
| 电子快门动态范围 | - USB 2.0：12 600:1（41 dB）<br/>- USB 3.0：25 000:1（44 dB） |
| ADC | 12 位 |
| 可测量光源 | 连续（CW）光束及脉冲光源；支持至 12.6 kHz 的单脉冲隔离<br/>（软件可配置自动触发、同步及可变延迟） |

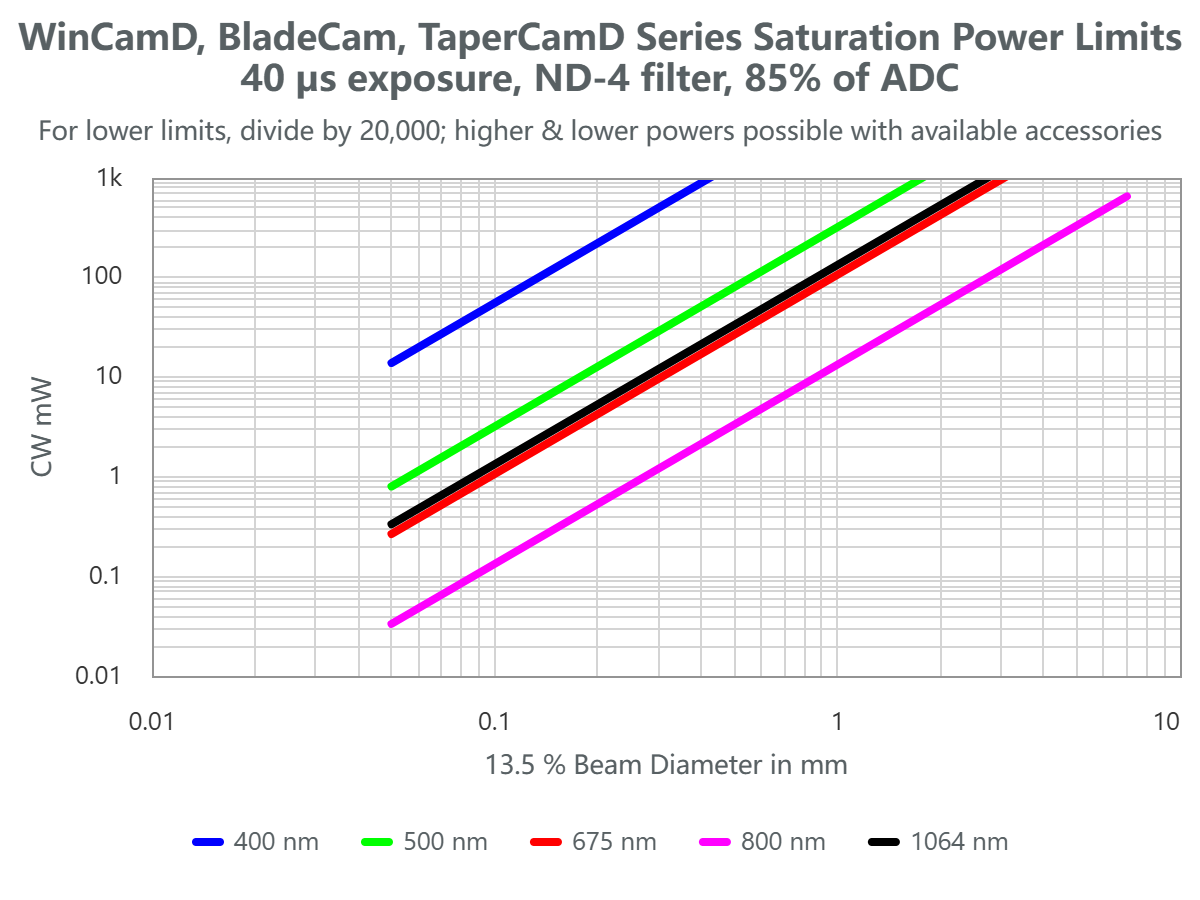

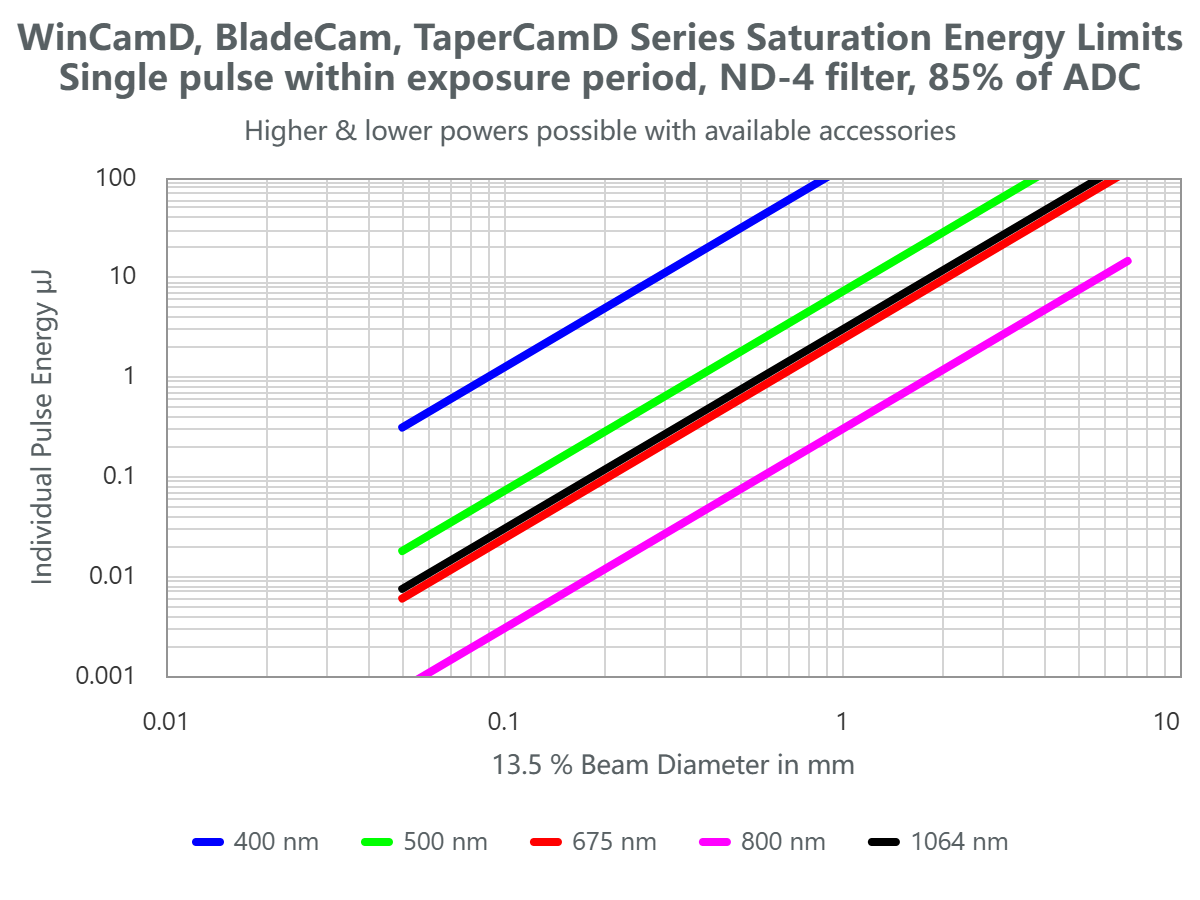

| 测量光束功率 | 详见曲线图 |
| 手动光束衰减 | 磁性 ND-1、ND-2、ND-4 中性密度滤光片，或 C-mount ND 滤光片 |
| 显示轮廓 | - 线型、二维及三维图<br/>- 归一化或非归一化<br/>- 线性或对数刻度，10× 缩放<br/>- 2D/3D 可选 10 色、32 色或满色/灰度<br/>- 等高线显示（10 色 & 32 色） |
| 测量及显示的轮廓参数 | - 原始及平滑轮廓<br/>- 三角形滑动平均滤波（最大至 FWHM 的 10%） |
| 光斑直径 | - 用户设定裁剪水平下的直径<br/>- 高斯 & ISO 11146 二阶矩直径<br/>- 用户定义裁剪水平以上的等效直径<br/>- 等效狭缝及刀刃直径 |
| 光斑拟合 | - 高斯 & 平顶轮廓拟合及拟合度百分比<br/>- 等效狭缝轮廓 |
| 光斑椭圆度 | 长轴、短轴及平均直径；自动轴向定向 |
| 重心位置 | 相对与绝对；强度加权重心及几何中心 |
| 光斑漂移显示与统计 | 漂移轨迹与统计 |
| 测量精度 | - 插值直径处理分辨率 0.1 µm<br/>- 绝对精度依光斑特性而定，常可达 ~1 µm<br/>- 重心精度依光斑而定（可达 ±1 µm） |
| 处理选项 | - 图像与轮廓平均（1、5、10、20 帧或连续）<br/>- 背景采集与扣除<br/>- 用户设定矩形采集块<br/>- 用户或自动椭圆区域跟踪处理<br/>- *.ojf 文件保存所有自定义设置 |
| 判定显示 | 屏幕上可选“通过/不通过”颜色，适合 QA 与生产 |
| 日志数据及统计 | 最小、最大、平均、标准差，可记录至 4096 条样本 |
| 相对功率测量 | 基于用户初始输入的滚动直方图；可选单位：mW、µJ、dBm、% 或用户自定义（相对于参考测量） |
| 能量密度 | 在用户定义区域内的能量密度 |
| 认证 | RoHS、WEEE、CE |
| 多摄像头 | 并行采集最高支持 4 台；串行采集可达 1–8 台 |
| 机头尺寸（宽 × 高 × 深） | 1.8 × 1.8 × 0.8″ （46 × 46 × 20 mm） |
| 外壳/滤光片到传感器的光学深度（无窗口） | 7.5 mm （含 MagND 滤光片时 12.8 mm） |
| 安装 | 8-32 螺纹，深度 8 mm |
| 重量（含 MagND 及滤光片盖） | 3.75 oz （106 g） |
| 最低系统需求 | Windows 10 64 位 |
* 产品规格如有变更，恕不另行通知。

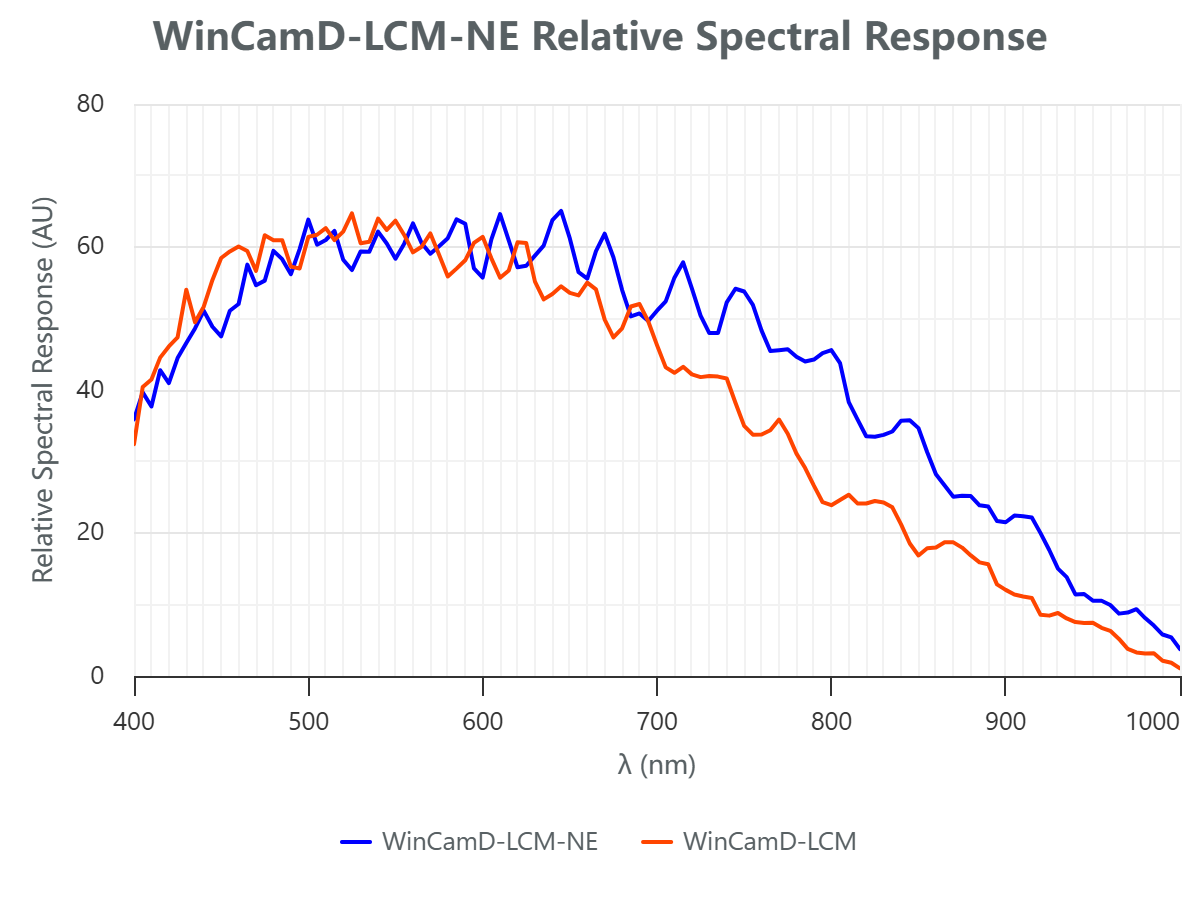

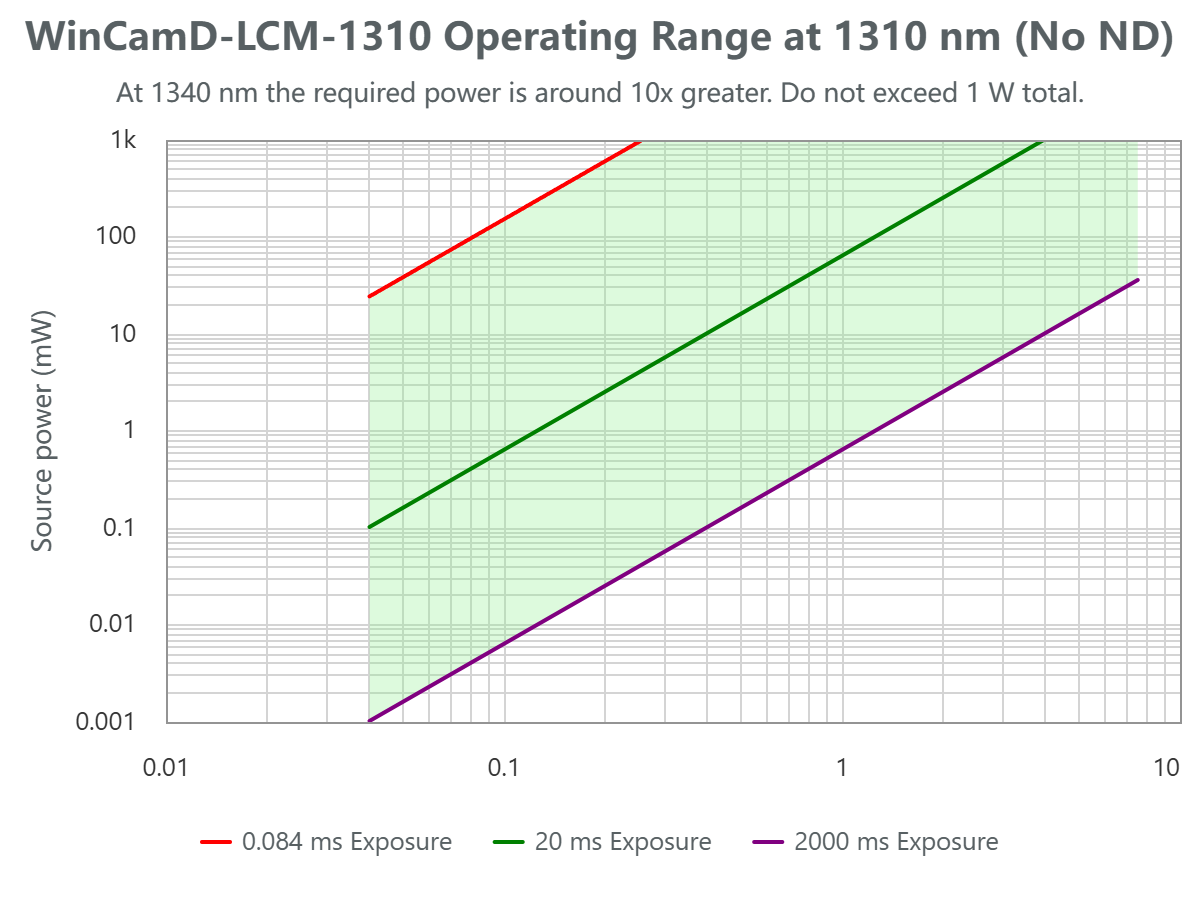

| 图表： |
 |
 |
 |
 |
