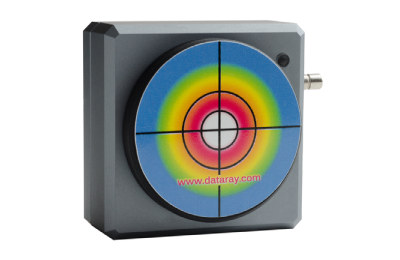

WinCamD-LCM CMOS光束分析仪
 |
WinCamD-LCM CMOS光束分析仪体现了 DataRay 的理念：为客户提供经济实惠、高品质的产品。自推出以来，它凭借出色的表现成为我们销量最好的产品。这款设备采用 1 英寸格式 CMOS 传感器，具备全局快门，既适用于连续波（CW）激光，也适用于脉冲激光，并且对波长低至 190 nm 的光束具有良好的响应性能，无衰减。
|
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |

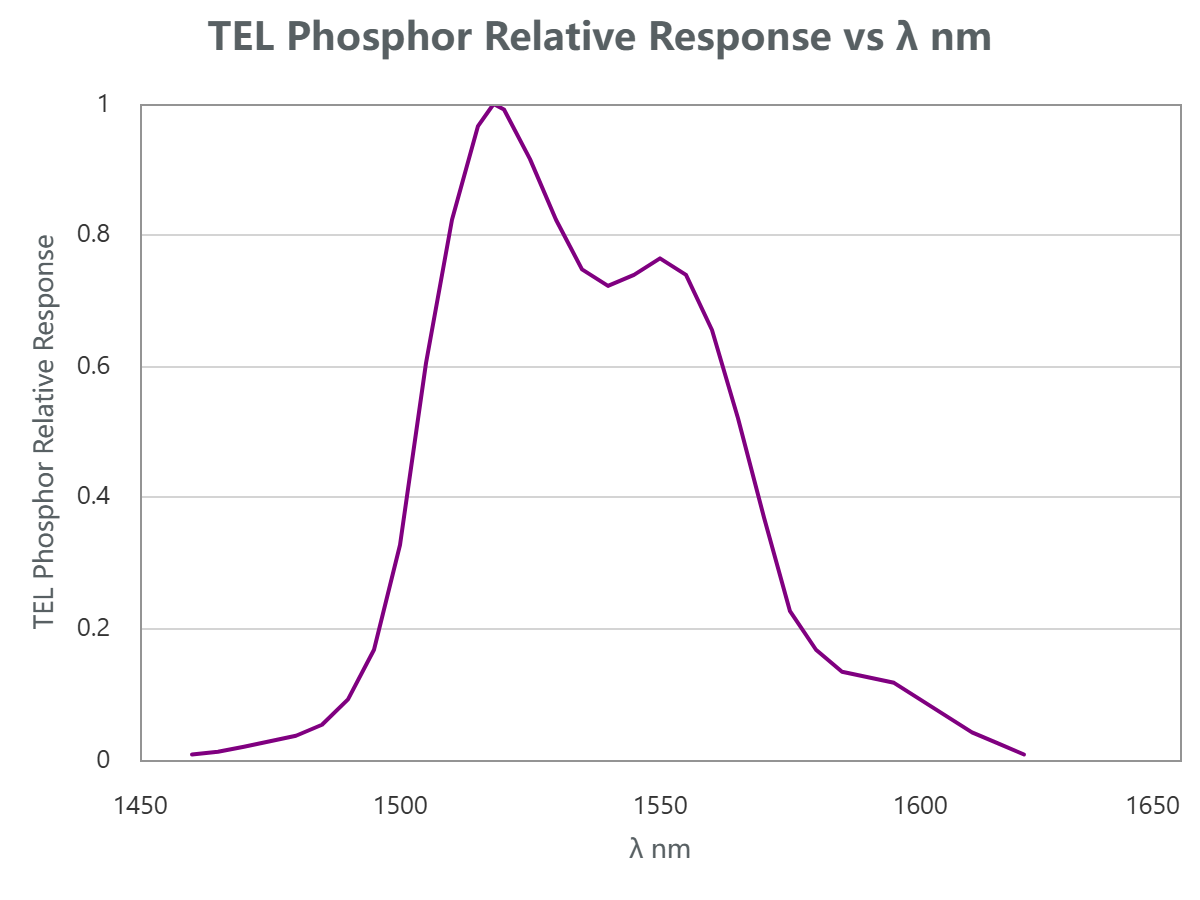

| 波长 | - WinCamD-LCM：355–1150 nm - WinCamD-LCM-1310：355–1350 nm（含长通滤光片） - WinCamD-LCM-TEL：1480–1610 nm - WinCamD-LCM-UV：190–1150 nm |
| 像素数量（水平 × 垂直） | 4.2 百万像素（2048 × 2048） |
| 光学格式 | 1″ |
| 成像面积 | 11.3 × 11.3 mm |
| 像素尺寸 | 5.5 × 5.5 µm |
| 最小光斑（10 像素） | 约 55 µm |
| 快门类型 | 全局快门 |
| 最大帧率* | 60 Hz |
| 单脉冲捕获重复率（PRR） | - USB 2.0：6.3 kHz - USB 3.0：12.6 kHz |
| 信号与 RMS 噪声比 | 2500:1 （34 dB 光学 / 68 dB 电子） |
| 电子快门动态范围 | - USB 2.0：12 600:1 （41 dB） - USB 3.0：25 000:1 （44 dB） |
| ADC | 12 位 |
| 可测量光源 | 连续（CW）光束、脉冲光源；支持单脉冲隔离的连续到12.6 kHz |
| 软件触发 | 自动触发、同步和可变延迟 |

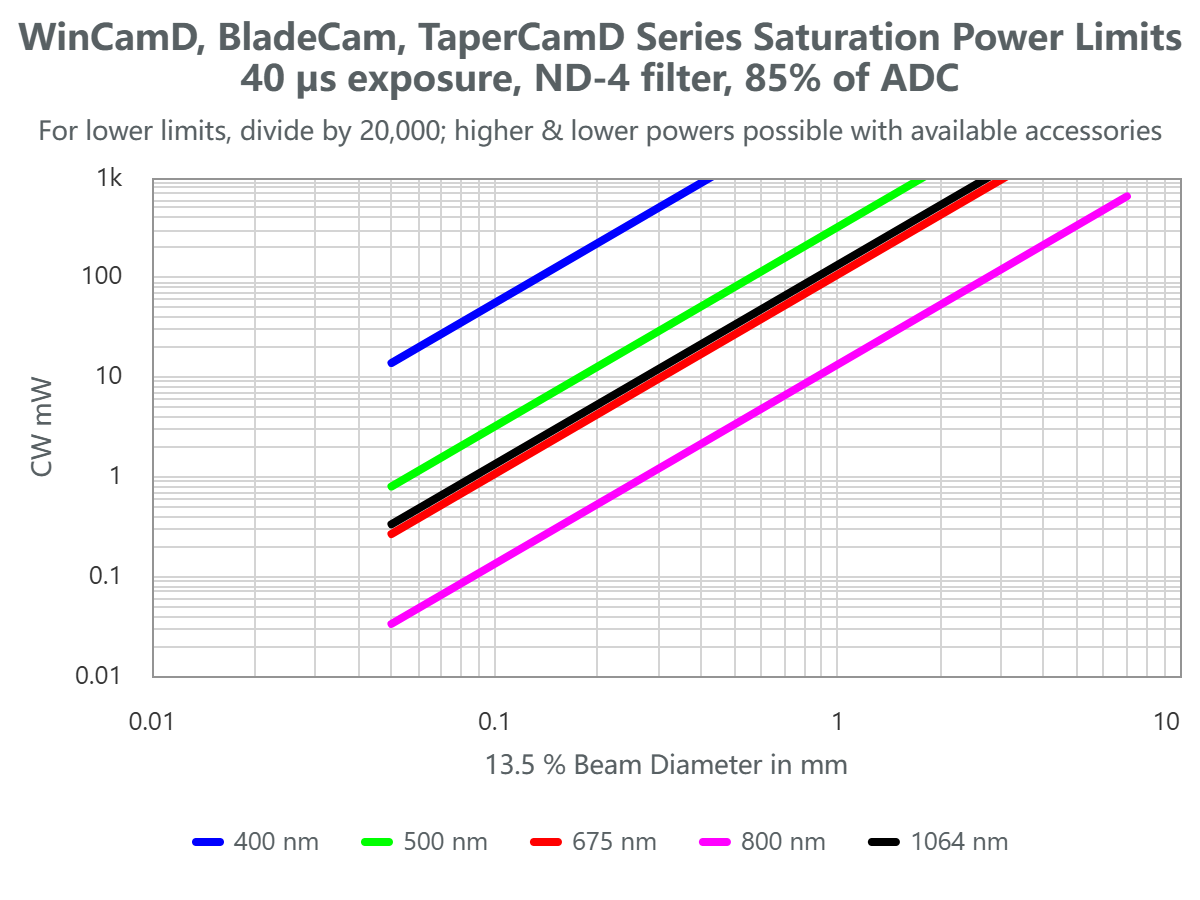

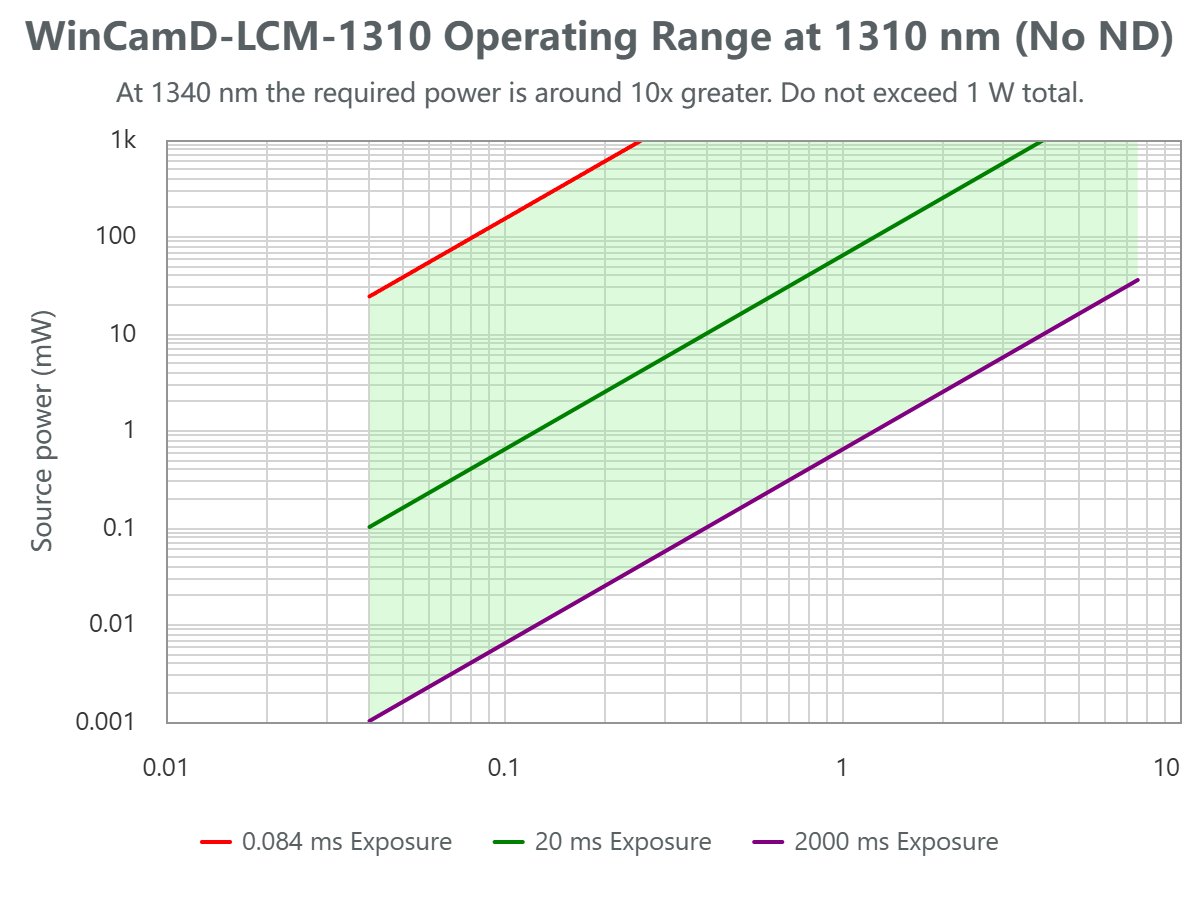

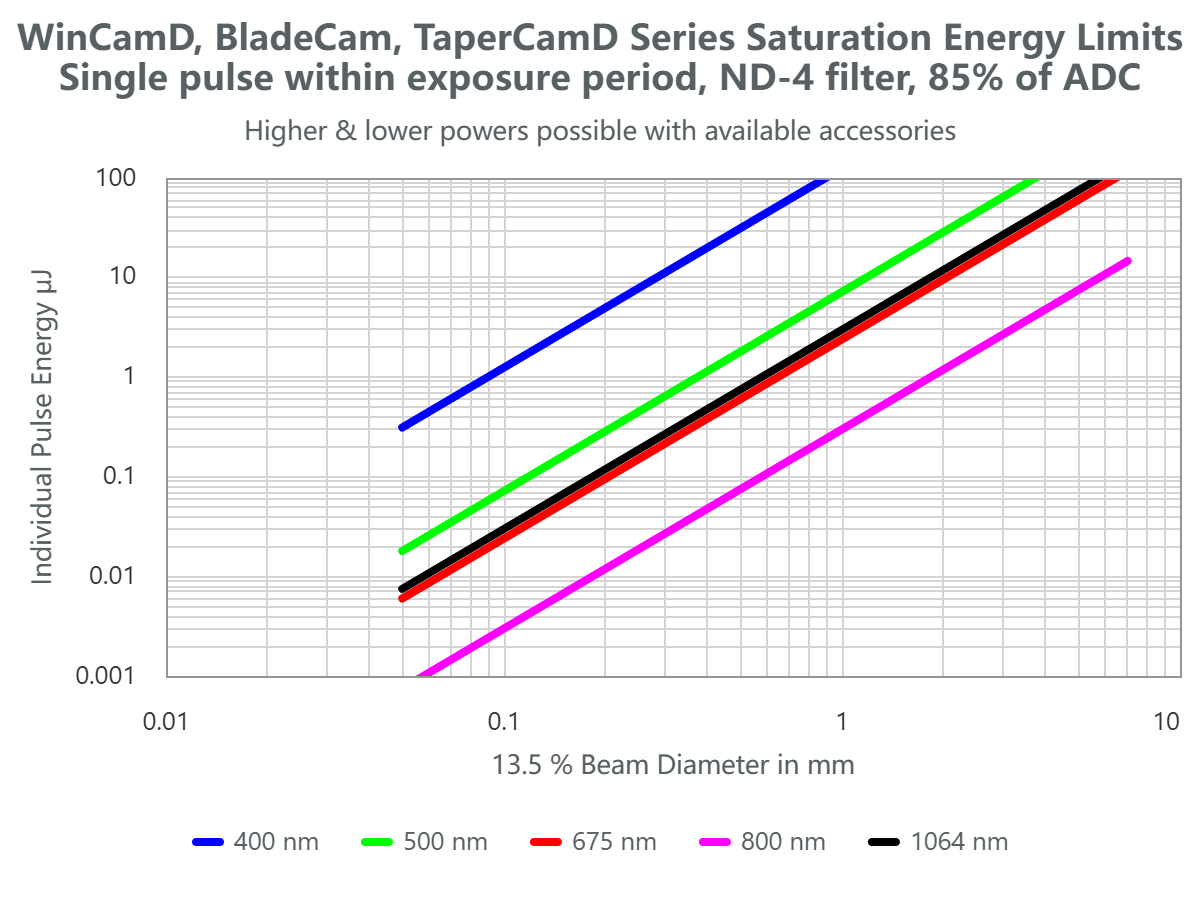

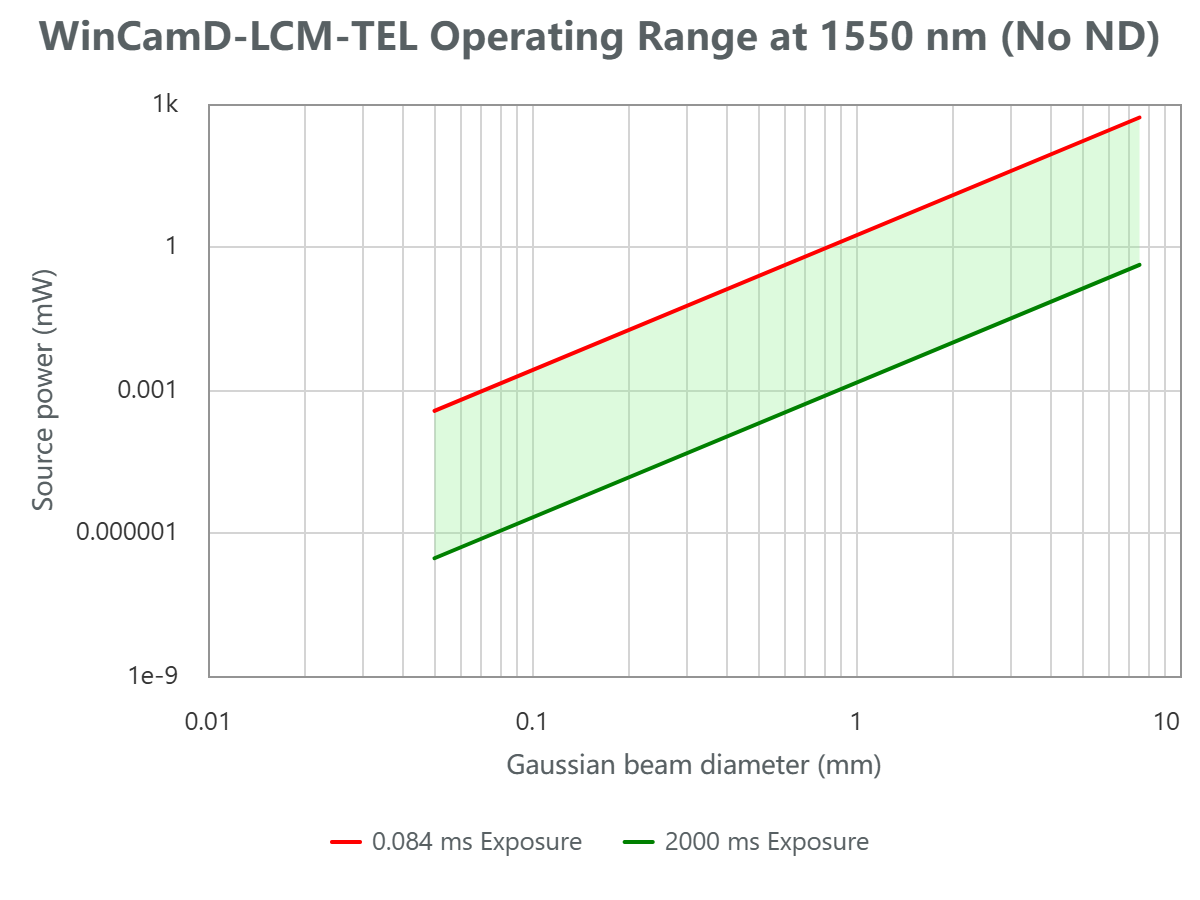

| 测量光束功率 | 详见曲线图 |
| 手动光束衰减 | 磁性 ND-1、ND-2、ND-4 中性密度滤光片，或 C 接口 ND 滤光片 |
| 显示轮廓 | 线型、二维 & 三维图；可归一化或非归一化；线性或对数坐标；10×缩放；2D/3D 可选 10 色、32 色、全色或灰度；等高线显示（10 色 & 32 色） |
| 测量及显示的轮廓参数 | 原始与平滑轮廓；三角形滑动平均滤波（最大至 FWHM 的 10%） |
| 光斑直径 | 用户设定裁剪水平下的直径；高斯 & ISO 11146 二阶矩直径；高于用户定义裁剪水平的等效直径；等效狭缝＆刀刃直径 |
| 光斑拟合 | 高斯 & 平顶（Top Hat）轮廓拟合及拟合度百分比；等效狭缝拟合 |
| 光斑椭圆度 | 长、短轴 & 平均直径；自动轴向定向 |
| 重心位置 | 相对与绝对；强度加权重心和几何中心 |
| 光斑漂移显示与统计 | 漂移轨迹及统计信息 |
| 测量精度（不限于像素大小） | 插值直径处理分辨率 0.1 µm；绝对精度取决于光斑特性，常可达 ~1 µm；重心精度同样取决于光斑（可达 ±1 µm） |
| 处理选项 | 图像及轮廓平均（1、5、10、20 帧或连续）；背景采集与扣除；用户设定矩形采集块；自动或用户设定椭圆区域并跟踪处理 |
| 配置文件保存 | *.ojf 文件可保存特定测试配置下的所有 WinCamD 设置 |
| 判定显示 | 屏幕上可选通过/不通过颜色，适合 QA & 生产 |
| 日志数据及统计 | 最小、最大、平均、标准差，可记录至 4096 个样本 |
| 相对功率测量 | 基于用户初始输入的滚动直方图；单位 mW、µJ、dBm、% 或用户自定义（相对于参考测量输入） |
| 能量密度 | 在用户定义区域内的能量密度 |
| 认证 | RoHS、WEEE、CE |
| 多摄像头 | 并行采集最高支持 4 台；串行采集可达 1–8 台 |
| 机头尺寸（宽 × 高 × 深） | 1.8 × 1.8 × 0.8″ （46 × 46 × 20 mm） |
| 外壳/滤光片到传感器的光学深度（无窗口） | 7.5 mm （含 MagND 滤光片时 12.8 mm） |
| 安装 | 8-32 螺纹，深度 8 mm |
| 重量（含 MagND 及滤光片盖） | 3.75 oz （106 g） |
| 最低系统需求 | Windows 10 64 位 |
* 最大帧率取决于分辨率和接口。
| 图表： |
 |
 |
 |
 |
 |
