波量飞秒光学元件导图

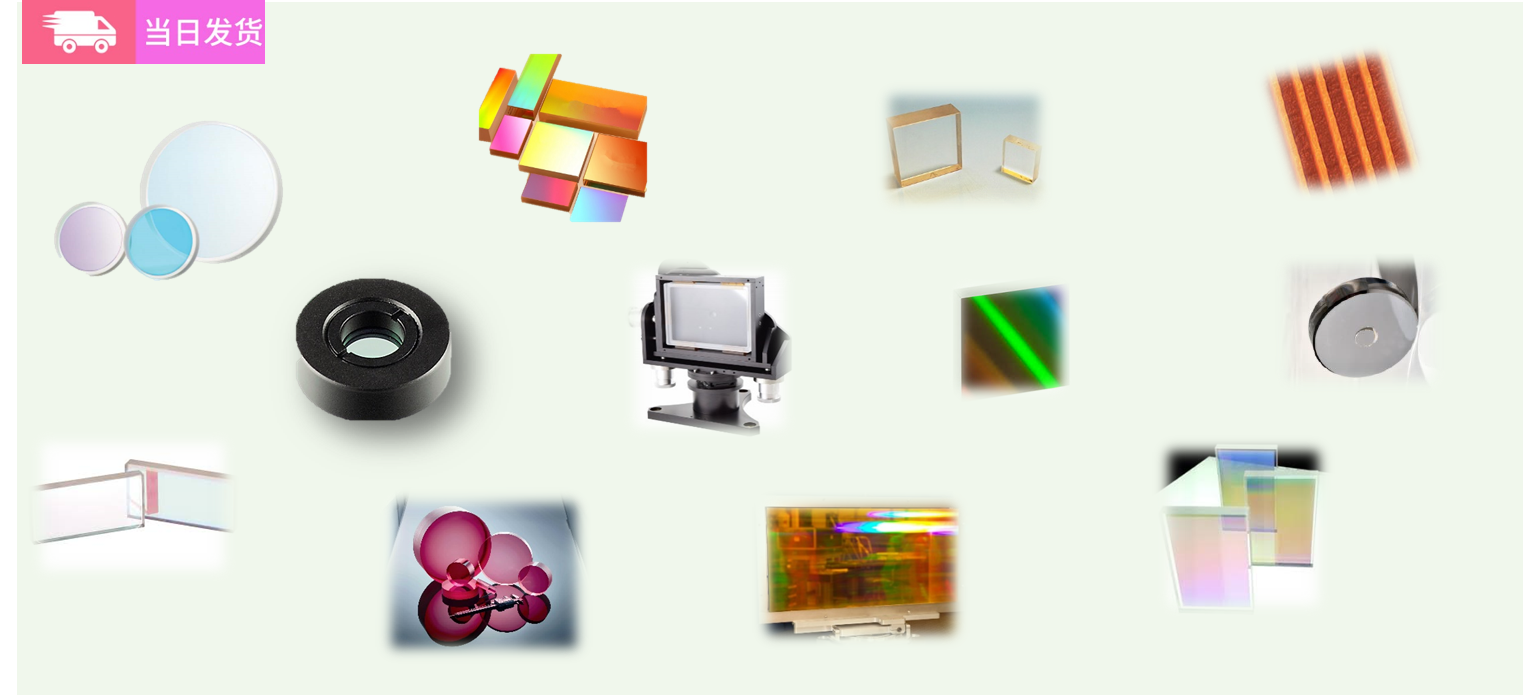

波量科技专注飞秒激光领域,为客户提供完备的飞秒光学元器件。产品涵盖飞秒激光反射镜、啁啾镜、XUV反射镜、软X-射线反射镜、离轴抛物面镜、轮胎镜、反射式光栅、透射式光栅、平场光栅、薄膜偏振片、钛宝石晶体、掺镱激光晶体、非线性晶体、波片、偏振片等标准及定制化元器件种类。
零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

波量科技-专业飞秒光学元器件供货商

波量科技专注飞秒激光领域,为客户提供完备的飞秒光学元器件。产品涵盖飞秒激光反射镜、啁啾镜、XUV反射镜、软X-射线反射镜、离轴抛物面镜、轮胎镜、反射式光栅、透射式光栅、平场光栅、薄膜偏振片、钛宝石晶体、掺镱激光晶体、非线性晶体、波片、偏振片等标准及定制化元器件种类。




飞秒反射镜

◇高反射率

◇极高的损伤阈值

◇高机械强度

◇低群速度色散




啁啾镜

◇超高反射率

◇高损伤阈值

◇高机械强度

◇多种色散可定制




薄膜偏振片

◇高反射率

◇极高的损伤阈值

◇高机械强度

◇低群速度色散




小口径反射光栅

◇极高的衍射效率

◇高损伤阈值

◇多种工作波长

◇多种刻线密度




介质膜透射光栅

◇极高的衍射效率

◇工作波段带宽宽

◇偏振无关

◇可承受高功率




大口径反射光栅

◇极高的衍射效率

◇高损伤阈值

◇多种工作波长

◇多种刻线密度




钛宝石晶体

◇出色的均匀性

◇极高的热导率

◇高品质因数

◇定制大尺寸高掺杂




离轴抛物面镜

◇高损伤阈值镀膜

◇离轴角可定制

◇直径可达945mm

◇超高面型质量




掺镱激光晶体

◇宽发射带宽

◇量子损耗小

◇荧光寿命长

◇热负载小




波片

◇空气间隙或光胶

◇可定制波长

◇表面镀增透膜

◇延迟精度高




非线性晶体

◇宽相位匹配带宽

◇宽可透过波段

◇高倍频转换效率

◇高光学均匀性

◇高损伤阈值




轮胎镜

◇表面光滑度高

◇高反射率

◇表面精度高

◇表面质量高




XUV/x-ray 反射镜

◇支持定制参数

◇高耐久性

◇高热稳定性

◇质量稳定



平场光栅

◇低高次光

◇低杂散光

◇高分辨率


飞秒光学元器件核心参数描述

一、基底材料

波量科技专注飞秒激光领域,为客户提供完备的飞秒光学器件。在购买决定之前,熟知器件基底材料的光学特性尤为重要。典型的光学特性包括线性/非线性折射率、色散能力(阿贝数)、反射率、透射带宽、机械性能以及热学性能等。波量科技飞秒器件涉及到的典型材料为:融石英、BK7, BBO, KD*P, LBO, TGG, Ti:Sapphire, Yb:YAG, Yb:KGW等。


飞秒激光常用器件典型色散参数表


折射率

@800nm

折射率n

@1030nm

色散GDD

@800nm

(fs2/mm)

色散GDD

@1030nm

(fs2/mm)

非线性

折射率n2

(m2/W)

UV Fused Silica

1.4533

1.4500

36.16

18.961

2.19×10−20

Air

1.000275

1.000274

0.020

0.013

1.22 ×10−24

BK7

1.510776

1.507089

44.653

25.127

3.6 ×10−20

Ti:sapphire

1.760187(o)

1.752200(e)

1.755162(o)

1.747244(e)

58.115

32.246

2.8×10−20

Yb:YAG

1.821432

1.815334

98.450

66.671

6.13×10−20

Yb:KGW

2.063394(o)

2.012394(e)

2.051835(o)

2.000835(e)

272.182

196.460

o)24×10−20

(e)20×10−20

BBO

1.660400(o)

1.545468(e)

1.655001(o)

1.542399(e)

75.540

45.858

(o)4.5×10−20

(e)2.4×10−20

LBO

1.569289(o)

1.596103(e)

1.565025(o)

1.591148(e)

41.665

19.528

未知

KD*P

1.498342(o)

1.461365(e)

1.493733(o)

1.458559(e)

35.201

10.553

(o)2.04×10−20

(e)1.36×10−20

TGG

1.952585

1.944359

183.494

138.155

未知

  • 800nm和1030nm是飞秒激光的两个典型中心波长;其余波段的信息请查看波量科技相关科研计算器;

  • 非线性折射率为典型参考值,不同文献数值略有区别。



二、镀膜(反射率、色散)

波量科技专注飞秒激光领域,为客户提供完备的飞秒光学元器件。为了保证最佳的反射率或者透过率,一般需要镀对应的膜层,包括高反膜,增透膜,高通/低通/带通膜,色散膜等。从镀膜的材料来分,包括金属膜和介质膜。从镀膜的技术来分,包括电子蒸镀(EBE)、离子辅助沉积(IAD)、磁控溅射(MS)、离子束溅射(IBS)等。


波量科技飞秒激光器件镀膜一览表

器件类型

典型反射率(%)

带宽(nm)

镀膜技术

钛宝石反射镜

99.5

700-900

EBE, IAD

Yb激光反射镜

99.5

1000-1100

EBE,   IAD

XUV/X-ray反射镜

50



波片

0.05

266-2000

EBE, IAD

啁啾镜

99.5

266-2000

IBS

反射光栅

92

266-2000

EBE, IAD

薄膜偏振片

99.5

266-2000

EBE,   IAD

透射光栅

94

400-1600

EBE, IAD

钛宝石晶体

0.05

400-1000

EBE,   IAD

非线性晶体

0.05

266-2000

EBE, IAD

窗口片

0.05

266-2000

EBE,   IAD





   三、表面质量

光学表面的表面质量描述了其外观特性,诸如划痕、凹痕等缺陷。在大多数情况下,这些表面缺陷不会显著影响系统性能,但是导致系统效率的少量损失和散射光的少量增加。某些特定表面受光学质量影响更敏感,例如:(1)在成像平面上的表面,因为这些缺陷集中在焦点上;(2)在高功率激光应用中,因为这些缺陷会导致能量吸收增加和激光损伤。

Scratch and Dig是表面质量的一种定义方式,其中Scratch可简单理解为镜片表面的划痕状瑕疵,具体表征为瑕疵宽度;Dig可简单理解为镜片表面的坑洼瑕疵,具体表征为1/2(长度瑕疵+宽度瑕疵) , 例如, 表面质量为1 0 / 5 意思是Scratch的最大尺寸不超过10μm, Dig的最大尺寸不超过50μm。


Scratch and Dig

等级

120-80

工业抛光级

60-40

常用科研级

40-20

激光应用级

20-10

精密光学级

四、表面平整度

              表面平整度是一种表面精度规格,用于测量镜片,窗口,棱镜等平面的偏差。可以使用光学参考平面测量该偏差。该光学参考平面是用一个表征平面度的高质量,高精度基准面。当将测试光学器件的平坦表面放在参考光学器件平面上时,会出现条纹,其形状决定了被检查光学器件的表面平坦度。如果条纹均匀间隔,笔直且平行,则被测光学表面至少与参考光学平面一样。
