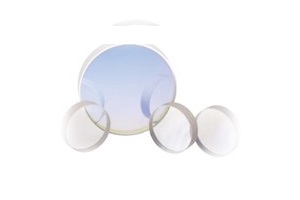

大口径离轴抛物面镜

◇ 高损伤阈值介质膜 ◇ 离轴角可随意定做 ◇ 直径可达 945mm ◇ λ/10、λ/20、λ/50等级的面型质量
零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

大口径离轴抛物面镜

离轴抛物面镜广泛应用于复杂的光学系统中,如激光器的高质量聚焦、无像差的激光扩缩束、准直、望远镜和成像系统中。OAP具有紧凑的几何形状,简化的光学优势 通过非球面光学元件进行设计,并在广泛的范围内实现超高精度成像 光谱范围。 波量科技携手美国Aperture Optical Sciences公司,为超强激光用户提供大口径高质量离轴抛物面镜,可应用于多种极端场景,保障客户获得高峰值功率密度。


产品特点:

◇高损伤阈值介质膜

◇离轴角可随意定做

◇直径可达945mm

◇λ/10、λ/20、λ/50等级的面型质量

应用领域:

◇ 电子加速

◇ 质子加速

◇ 超快X射线

◇ 实验室天体物理


产品能力范围


通光孔径

25-945mm

基底材料

Fused Silica, Zerodur

倒角

0.5mm@45°

镀膜面平整度

<λ/50@633nm,RMS

表面光学质量

10-5

F数

f/0.65-f/50

离轴角度

0-90°







◇ 镀膜材料精心选择,保证最优化的反射率和群速度色散                                  ◇ 中心波长可根据客户需要定制,可应用于大气和真空环境



     典型介质膜反射率

典型色散曲线




典型光学表面质量

Standard, λ/10

High Performance, λ/50



Precision, λ/20
