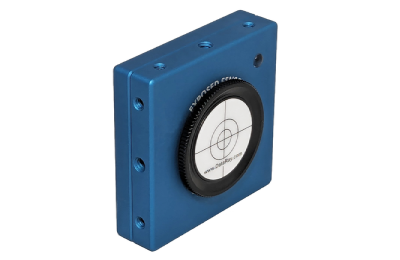

BladeCam2-HR 光束分析仪
 |
BladeCam2 现已升级为 USB 3.0 接口，并在多项功能上进行了改进，提供更出色的 BladeCam 光束剖面分析体验。其高分辨率版本 BladeCam2-HR 具备 5.2 微米像素，整机厚度仅为 0.5 英寸（12.8 mm），非常适合集成至狭小的光学系统和 OEM 应用中。 |
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 波长 | BladeCam2-HR/HR-ND4：355 至 1150 nm BladeCam2-HR-1310：355 至 1350 nm BladeCam2-HR-TEL：1480 至 1610 nm BladeCam2-HR-UV：190 至 1150 nm |
| 随机附带滤光片 | BladeCam2-HR-ND4：C 接口 ND-4 滤光片 BladeCam2-HR：C 接口 ND-1、ND-2、ND-4 滤光片 BladeCam2-HR-1310：C 接口 ND-1、ND-2、ND-4 + 1 英寸长通滤光片（带 C 接口转接环） BladeCam2-HR-TEL：C 接口 ND-1、ND-2、ND-4 + 1 英寸长通滤光片（带 C 接口转接环） BladeCam2-HR-UV：C 接口 ND-1、ND-2、ND-4 + 1 英寸吸收式 ND-1、ND-2、ND-4（带 C 接口转接环） |
| 像素数量 | 130 万像素，1280 x 1024 |
| 成像面积 | 6.6 x 5.3 mm |
| 像素尺寸 | 5.2 x 5.2 微米 |
| 最小光斑（10 像素） | 约 52 微米 |
| 快门类型 | 滚动快门 |
| 最大全帧帧率* | ≥9 Hz |
| 最大“逐脉冲”重复频率（PRR） | 不适用 |
| 单脉冲捕捉 PRR | 不适用 |
| 信噪比（RMS） | 1000:1（光学/电气 dB：30/60 dB） |
| 动态范围 | 41dB |
| 模数转换器（ADC） | 10 位（1024 级） |
| 可测光源类型 | 连续波（CW）或准连续波（Quasi-CW）激光光源 |

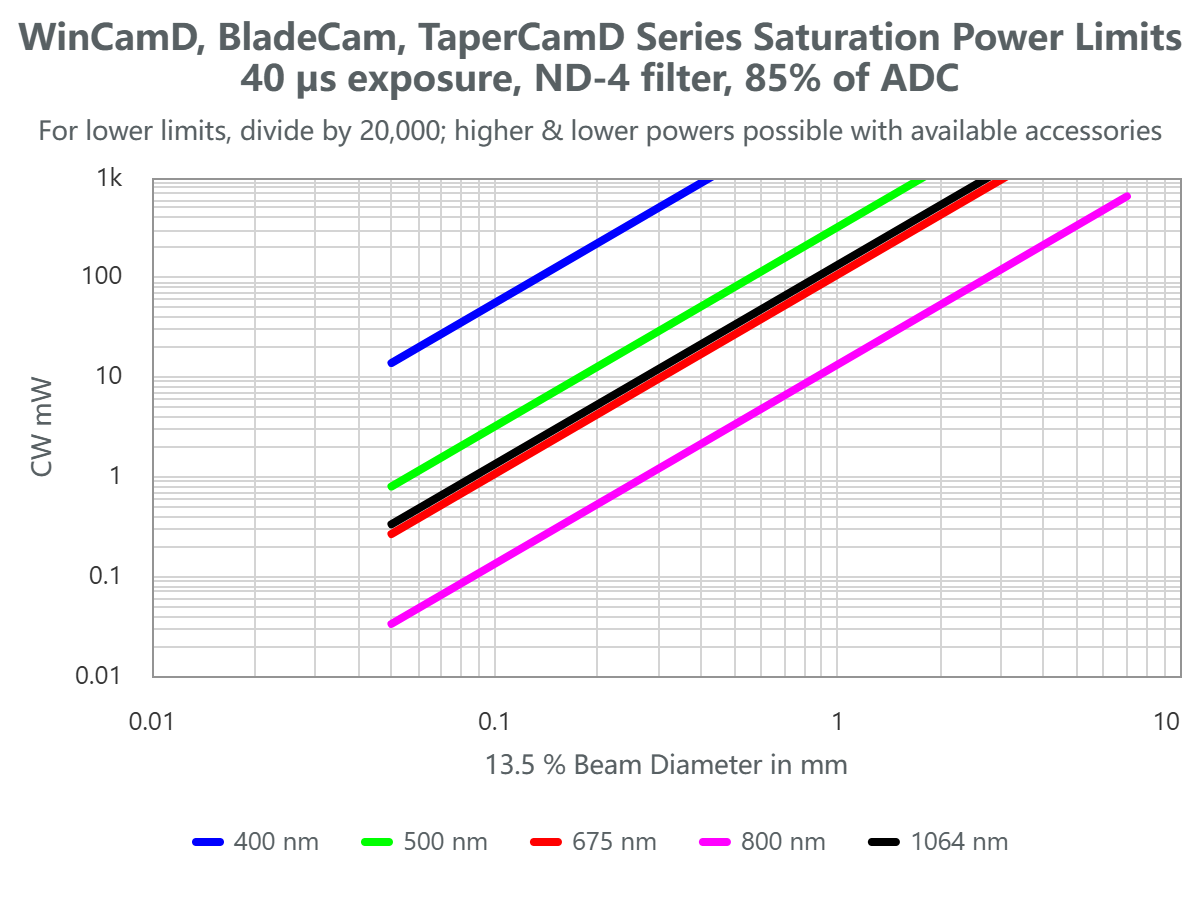

| 可测光功率 | 请参考产品数据表中的“饱和功率图” |
| 手动光束衰减 | 随机提供滤光片，其他衰减配件可选 |
| 显示图像类型 | 线形、2D 和 3D 图；可归一化或不归一化；线性或对数坐标；最大 10 倍缩放 2D、3D 图支持 10 色、32 色、最大色阶或灰阶显示 支持 10 和 32 色等高线图 |
| 光束轮廓参数（测量与显示） | 原始与平滑轮廓 三角滑动平均滤波器，最大可达 10% FWHM |
| 光斑直径测量 | 用户设定的两个裁剪阈值下的直径 高斯拟合与 ISO 11146 二阶矩直径 自定义阈值下的等效直径 等效狭缝与刀口直径 |
| 光束拟合 | 高斯拟合、平顶（Top Hat）拟合及其拟合优度；等效狭缝拟合 |
| 光束椭圆率 | 主轴、次轴与平均直径；自动识别轴向 |
| 质心位置 | 相对与绝对质心位置；强度加权质心与几何中心 |
| 光束漂移显示与统计 | 支持 |
| 测量精度（不限于像素尺寸） | 插值处理分辨率为 0.1 微米；实际精度依光斑而定，通常可达 约 1 微米；质心精度也受光斑形状影响，通常可达 ±1 微米（通过所有超过质心裁剪阈值的像素计算） |
| 图像处理选项 | 图像与轮廓平均：1、5、10、20 帧或连续 背景采集与扣除 用户设定矩形采集区域 支持用户设定或自动识别椭圆区域并进行光斑跟踪处理 支持 *.ojf 文件保存所有 WinCamD 设置以用于特定测试配置 |
| 更新频率 | 全帧全屏最大 ≥9 Hz，小区域（Capture Block）采集更快 |
| 合格/不合格显示 | 屏幕可选显示颜色，适用于质检和生产应用 |
| 数据记录与统计 | 最小值、最大值、平均值、标准差，最多支持 4096 次样本采集 |
| 相对功率测量 | 基于用户初始输入的滚动直方图，支持单位包括 mW、µJ、dBm、%、或用户自定义单位（相对于参考值） |
| 能量密度（Fluence） | 在用户设定区域内测量 |
| 认证 | RoHS、WEEE、CE |
| 多相机支持 | 最多支持 4 台相机并行采集；串行模式支持 1 至 8 台相机 |
| 相机尺寸（宽 x 高 x 厚） | 46.0 x 46.0 x 12.8 mm（1.8 x 1.8 x 0.5 英寸） |
| 外壳/滤光片至传感器的光学深度（无窗口）±0.2 mm | 4.0 / 8.5 mm（购买前请确认） |
| 安装方式 | 1/4"-20 螺孔（与传感器中心对齐）；相机背面另有 4-40 螺孔 |
| 相机重量 | 85 克（3 盎司） |
| 最低系统要求 | Windows 10 64 位 |
* 产品规格如有更改，恕不另行通知。

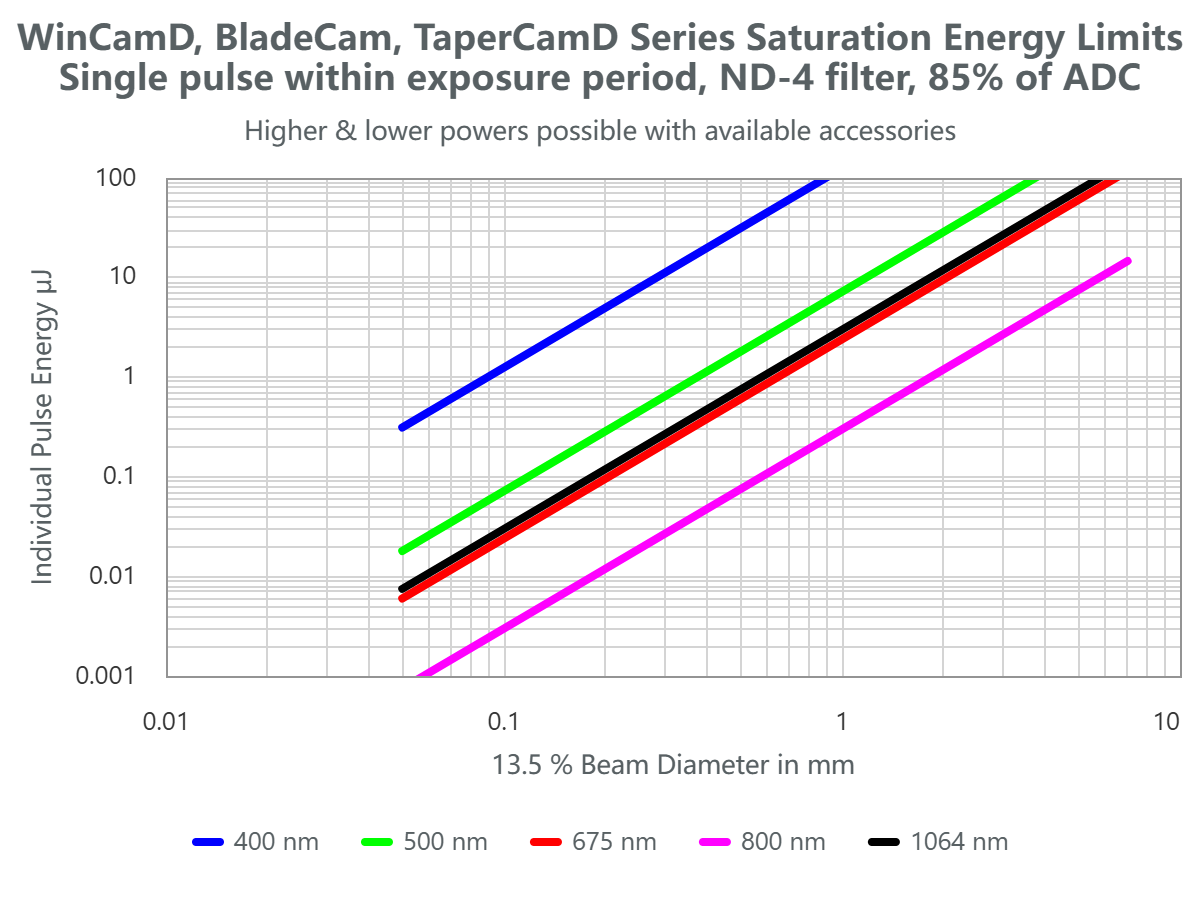

| 图表： |
 |
 |
