光束传输产品在激光平均功率、脉冲能量和波长方面覆盖了很大的参数空间。用于超快激光器和高功率激光器的 GLO 空芯光纤技术。光束传输产品系列将激光能量和功率处理以及色散管理方面的卓越空芯光纤技术性能引入最广泛的应用和要求。

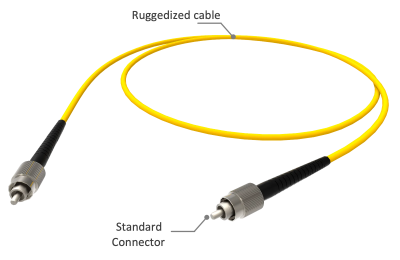

PATCHCORD
![]() |
光束传输产品在激光平均功率、脉冲能量和波长方面覆盖了很大的参数空间。 用于超快激光器和高功率激光器的 GLO 空芯光纤技术。 光束传输产品系列将激光能量和功率处理以及色散管理方面的卓越空芯光纤技术性能引入最广泛的应用和要求。
|
主要特点/优势: |
|
示例应用: |
|
|
可选配置: | |
|
规格参数: |
超快激光器(USP LASER)要求 |
|
参数 | 指标 |
工作波长(nm) | 见光纤规格书 |
脉冲能量(μJ) | < 1 (1) |
光束质量(M²) | < 1.3 (2) |
平均功率(W) | < 5 (1) |
光束指向稳定性(μrad) | < 5 (3) |
脉冲宽度 | 连续光(CW)至 50 fs (1) |
光学特性 |
|||||
参数 | 指标 |
||||
工作波长 | 见光纤规格书 | ||||
传输带宽 | 见光纤规格书 | ||||
传输效率 | > 85% | ||||
色散(在工作波长处) | 1 ps/nm·km ±0.5 | ||||
输出光束质量 | M² < 1.3 | ||||
在20cm弯曲半径下的弯曲损耗 | < 1 dB |
物理参数 |
|||||
参数 | 指标 | ||||
光纤长度(m) | 2、3、5 | ||||
接头类型 | FC / SMA / ST / LC / D80 | ||||
光纤保护层 | 5mm 装甲PU管 | ||||
电缆最小弯曲半径(cm) | 5 | ||||
输出端 | 开放式端口 | ||||
可选配置 | 光纤端帽 / 球面透镜 |
(1) 可根据需求提供其他配置。
(2) 可在特定条件下处理更高M²的激光,请联系获取详情。
(3) 指向稳定性为激光器与光纤之间1米距离下的设定角度要求。
