高功率光束传输系统-BDS-HP
![]() |

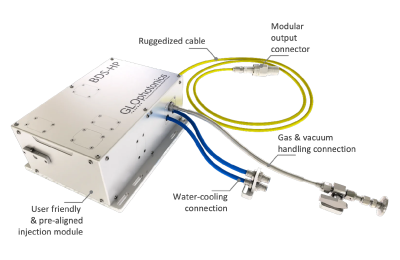

BDS-HP高功率光束传输系统专为高峰值功率超快激光器设计,支持515–532nm、780–800nm、1030/1064nm、1550nm和2μm等常用波长。该系统兼容皮秒甚至飞秒级脉冲(最短至100 fs),具备卓越的光束质量(M² < 1.3)与高传输效率(>85%),在静态工作状态下,其功率稳定性和指向稳定性均优于2%,并提供>14 dB的偏振消光比,确保超快光源的稳定传输和高质量输出。 BDS-HP结构紧凑(300×240×124 mm),可选配2~5米不同长度的高防护光纤传输,具备水冷及气体/真空接口,适配高稳定性应用场景如微加工、医疗手术及生物医学等。其多波长兼容性、低损耗、低畸变和高度稳定性,使其成为各类高功率超快激光系统中的理想传输方案。 |
主要特点/优势: |
|
示例应用: |
|
规格参数: |
超快激光器(USP LASER)要求 |
|||||
参数 | 515–532nm | 780–800nm | 1030/1064nm | 1550nm | 2µm |
光束质量(M²) | < 1.2 | ||||
光束指向稳定性(μrad) | < 5 | ||||
最大输入功率(W) | 50 (2) | ||||
亚皮秒脉冲最大能量 | < 50μJ | < 100μJ | < 200μJ | < 200μJ | < 100μJ |
脉冲宽度 | 连续光 (CW) 至 100 fs (1) |
BDP 输出规格 |
|||||
项目 | 静态模式 |
||||
传输效率 | >85% |
||||
光束质量(M²) | < 1.3 | ||||
功率稳定性(3) | < 2%(静态模式) | ||||
光束指向稳定性(3) | < 2%(静态模式) | ||||
偏振消光比 PER(dB)(3) | >14 |
||||
PER 稳定性 | <1% |
物理参数 |
|||||
参数 | 数值 | ||||
占地尺寸(长 x 宽 x 高,单位 mm) | 300 x 240 x 124 | ||||
光纤长度(m)(1) | 2、3、5 | ||||
气体/真空接口 | KF16 | ||||
水冷接口 | 8mm 快插 | ||||
光纤防护(1) | 13mm / 6.4mm / 5mm 装甲PU管 | ||||
最小弯曲半径(cm) | 5 |
||||
输出(1) | 密封圆形接头,可选配准直功能 |
(1) 其他波长或配置可根据需求定制。
(2) 最大输入功率和能量要求依赖于输入光参数和安装要求。
(3) 指标以1030nm波长为参考,其他波长请联系厂商
