BladeCam2-XHR 光束分析仪
 |

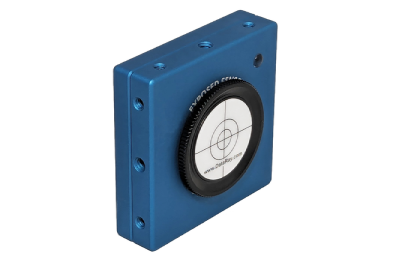

全新升级的 BladeCam2 现已支持 USB 3.0 接口，并进行了多项性能优化，带来更卓越的 Beam Profiling 使用体验。该型号采用超小 3.2 µm 像素，支持最小至 32 µm 的光束测量，BladeCam2-HR 具有高分辨率和极致紧凑的设计，厚度仅为 0.5 英寸（12.8 mm），可轻松集成于空间受限的光学系统或 OEM 应用中。
|
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 波长 | BladeCam2-XHR / XHR-ND4：355 – 1150 nm BladeCam2-XHR-1310：355 – 1350 nm BladeCam2-XHR-UV：190 – 1150 nm |
| 附带滤光片 | BladeCam2-XHR-ND4：C口 ND-4 滤光片 BladeCam2-XHR：C口 ND-1、ND-2、ND-4 滤光片 BladeCam2-XHR-1310：C口 ND-1、ND-2、ND-4 滤光片及1英寸长通滤光片（带C口适配器） BladeCam2-XHR-UV：C口 ND-1、ND-2、ND-4 滤光片及1英寸吸收型 ND-1、ND-2、ND-4（带C口适配器） |
| 像素数量（水平 × 垂直） | 3.1 百万像素，2048 x 1536 |
| 成像面积 | 6.5 x 4.9 mm |
| 像素尺寸 | 3.2 x 3.2 µm |
| 最小可测光斑（10 像素） | 约 32 µm |
| 快门类型 | 滚动快门 |
| 最大全幅帧率 | ≥6 Hz |
| 最大“每脉冲”重复频率 PRR | 不适用 |
| 单脉冲采集 PRR | 不适用 |
| 信躁比 | 1000:1（光学 30 dB / 电气 60 dB） |
| 动态范围 | 44 dB |
| 模数转换精度（ADC） | 10 位（1024 级） |
| 可测光源类型 | 连续波（CW）、准连续波（Quasi-CW）激光 |

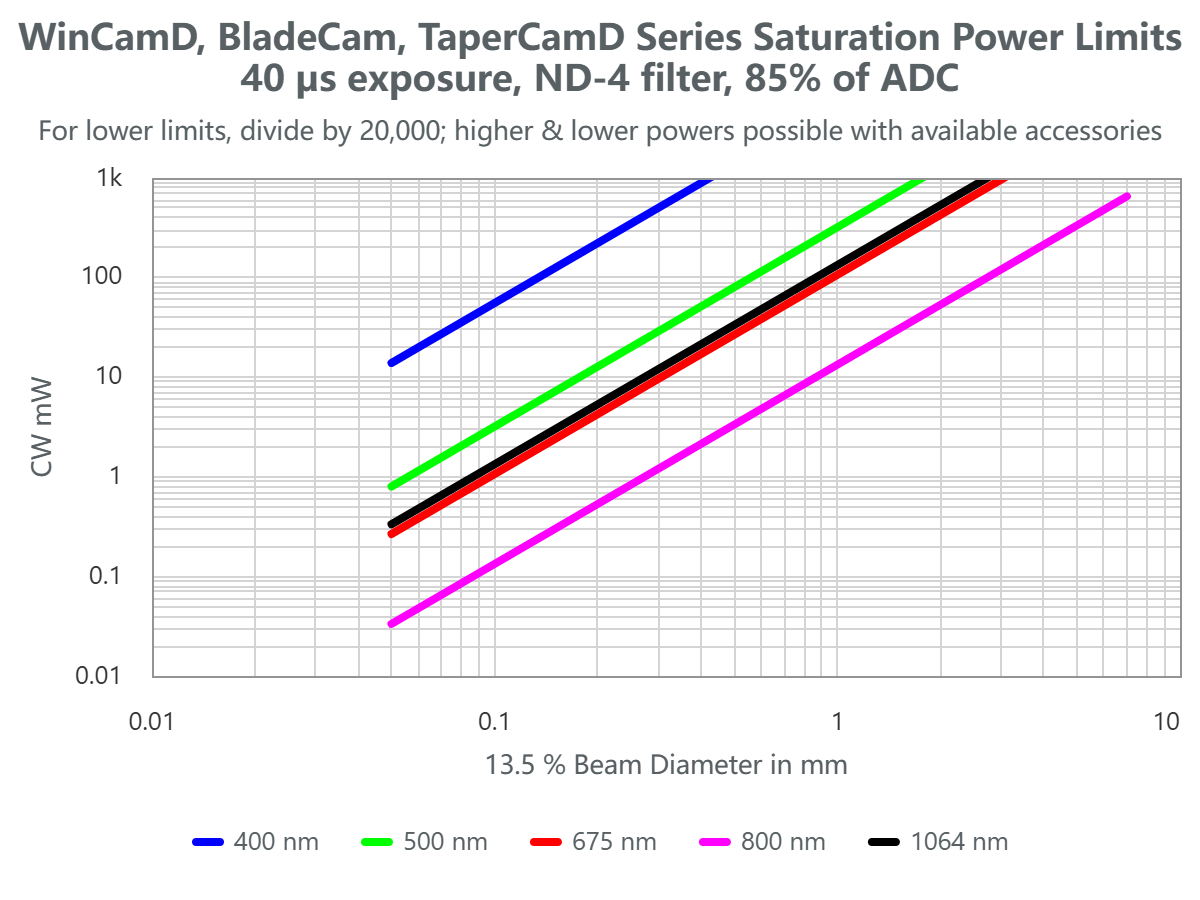

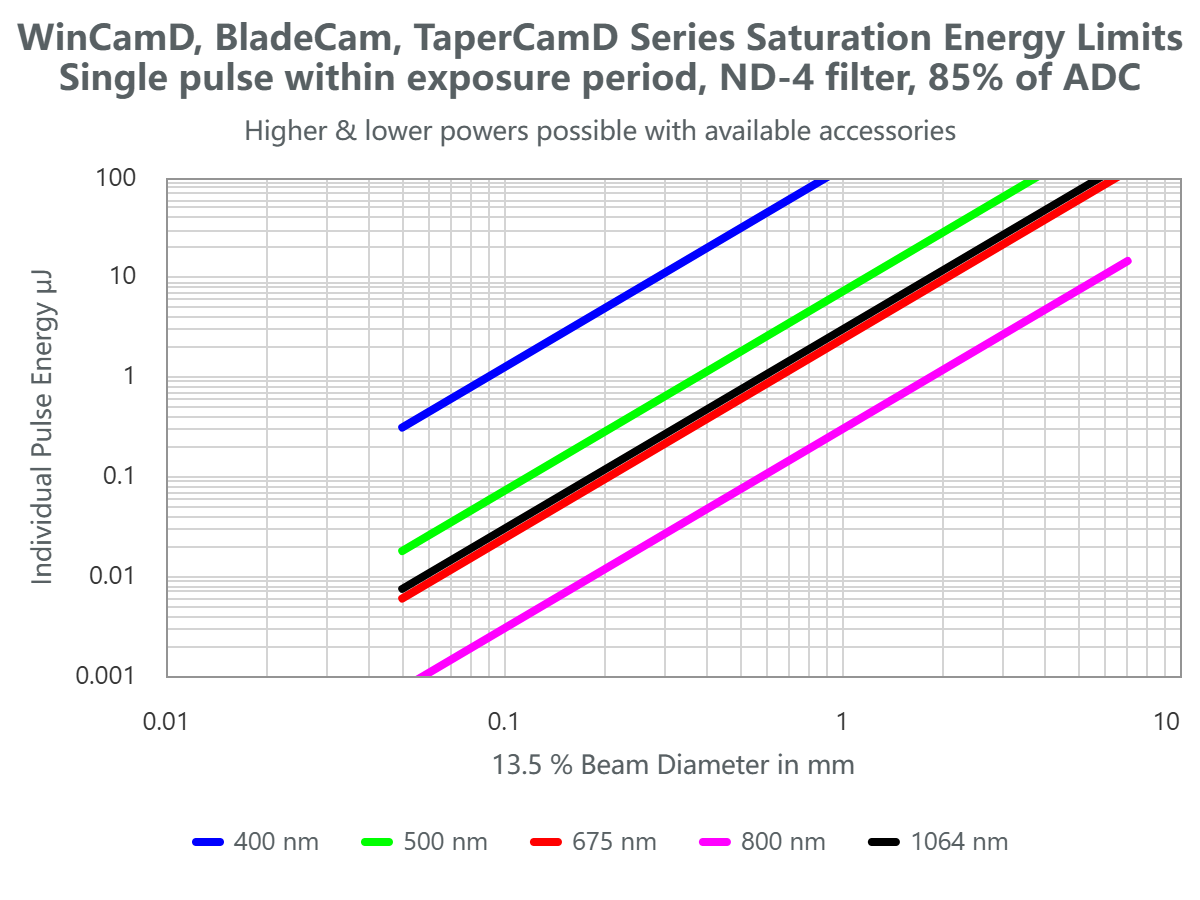

| 测量光束功率 | 详见数据表中的“饱和功率图” |
| 手动光束衰减 | 配套滤光片，亦可选配其他衰减附件 |
| 图形显示类型 | 线形、二维与三维图像，归一化或非归一化显示 线性或对数坐标，最大 10 倍放大 二维、三维支持10色、32色、最大色阶或灰度图 支持等高线显示（10色与32色） |
| 测量与显示的光束剖面参数 | 原始与平滑曲线，支持三角滑动平均滤波（最大至10% FWHM） |
| 光束直径 | 基于用户设定的两个Clip电平的直径 支持高斯与 ISO 11146 二阶矩直径 自定义Clip电平下的等效直径、等效狭缝与刀口直径 |
| 光束拟合 | 高斯拟合与TopHat顶帽拟合及拟合优度百分比 等效狭缝拟合 |
| 光束椭圆度 | 主轴、副轴与平均轴向直径，自动识别主轴方向 |
| 质心位置 | 相对与绝对位置，支持强度加权质心与几何中心 |
| 光束漂移显示与统计 | 支持实时监测与日志记录 |
| 测量精度（非像素限制） | 插值直径的处理分辨率达 0.1 µm 绝对精度依赖于光束特性，常可达到约 ±1 µm 质心计算也与光束有关，精度可达 ±1 µm（通过像素加权计算） |
| 处理选项 | 图像与剖面平均处理：1 次、5 次、10 次、20 次、连续 支持背景捕获与减除 用户可设置矩形捕获区域，或设置/自动选择椭圆区域进行光斑追踪处理 |
| 配置文件格式 | *.ojf 文件可保存特定测试配置下的 WinCamD 设置 |
| 刷新率 | 全幅全屏最大 ≥9 Hz；小捕获区域刷新率更高 |
| 合格/不合格显示 | 屏幕可选合格/不合格颜色，适合质检与生产应用 |
| 数据记录与统计 | 记录最小值、最大值、平均值、标准差，支持最多 4096 个样本 |
| 相对功率测量 | 基于用户初始输入的滚动直方图 单位可为 mW、µJ、dBm、%、或用户自定义（相对于参考值） |
| 能量密度（Fluence） | 用户定义区域内能量密度测量 |
| 认证标准 | RoHS、WEEE、CE |
| 多相机支持 | 最多支持 4 台相机并行采集，1 至 8 台相机串行采集 |
| 相机头尺寸（宽 × 高 × 厚） | 1.8 x 1.8 x 0.5 英寸（46.0 x 46.0 x 12.8 mm） |
| 从外壳/滤光片到传感器的光学深度（无窗口） | 4.0 / 8.5 mm（购买前请确认） |
| 安装方式 | 带有与传感器中心对齐的 1/4"-20 安装孔，后部还有 4-40 螺孔 |
| 相机重量 | 85 克（约 3 盎司） |
| 最低系统要求 | Windows 10 64 位操作系统 |
最大帧率取决于分辨率和接口。
