实时自动对焦与准直光束的瞬时 M² 测量
1/
1
浏览量:
1003
BeamMap2 Collimate CM准直 – XYZΘΦ扫描狭缝
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

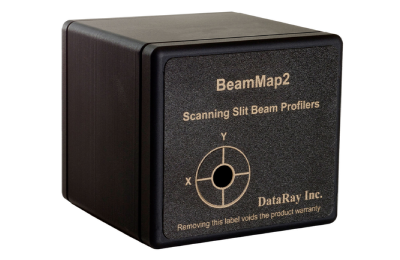

BeamMap2 Collimate 准直型
 |
DataRay 的 BeamMap2 是一种彻底不同的实时光束分析方案。它在 Beam'R2 的基础上扩展了测量能力，能够沿光束传播路径的多个位置进行测量。这款实时扫描狭缝系统采用安装在旋转圆盘上的多组 XY 狭缝对，在多个 Z 平面上同时测量四个不同位置的光束剖面。BeamMap2 的独特设计非常适合实时测量焦点位置、M² 值、光束发散角和指向稳定性。 与标准版 BeamMap2 相比，BeamMap2 Collimate 专为准直性良好的光束设计，Z 平面间距大幅增大至 5 mm，以适配更长的瑞利长度。 |
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 波长范围 | Si探测器：190–1150 nm InGaAs探测器：650–1800 nm Si + InGaAs探测器：190–1800 nm Si + InGaAs（扩展版）探测器：190–2300 或 2500 nm |
| 可扫描光束直径范围 | Si探测器：5 µm 到 4 mm InGaAs探测器：10 µm 到 3 mm InGaAs（扩展）探测器：10 µm 到 2 mm |
| 平面间距 | 5 mm 间隔：-5, 0, +5, +20 mm |
| 光束腰直径测量方式 | 基于ISO 11146标准的二阶矩（4σ）直径；拟合高斯与TopHat；1/e²（13.5%）宽度；用户可选峰值百分比 |
| 光束腰位置测量精度 | X、Y、Z方向 ±20 µm 最佳精度 — 请联系DataRay获取建议 |
| 可测光源类型 | 连续波（CW）、准连续波（Quasi-CW） |
| 分辨率与精度 | 分辨率：0.1 µm 或扫描范围的 0.05%； 精度：± <2% 或 ± 0.5 µm |
| M²测量范围 | 1 到 >20，精度 ±5% |
| 发散度/准直性、指向稳定性 | 最佳 1 mrad — 请联系DataRay获取建议 |
| 最大功率与辐照度 | 最大总功率 1 W，最大单位面积功率密度 0.5 mW/µm² |
| 增益范围 | 1000:1 开关可选；4096:1 ADC范围 |
| 显示图形 | X-Y 位置与剖面，缩放倍率 ×1 到 ×16 |
| 更新频率 | 约 5 Hz，可调范围为 2 到 10 Hz |
| 合格/不合格判定显示 | 屏幕上可选择的合格/不合格颜色显示，适用于质量控制与生产 |
| 平均处理 | 用户可选的滑动平均（1 到 8 个样本） |
| 统计功能 | 最小值、最大值、均值、标准差；支持长时间日志记录 |
| XY剖面与质心测量 | 支持光斑漂移显示与日志记录 |
| 最低系统要求 | Windows 10 64位系统 |
* 产品规格如有更改，恕不另行通知。
| 图表： |
 |
 |
