BeamMap2的独特且专利的设计在实时测量焦点位置、M2、光束发散度和指向性方面具有最大的优势。
1/
1
浏览量:
1003

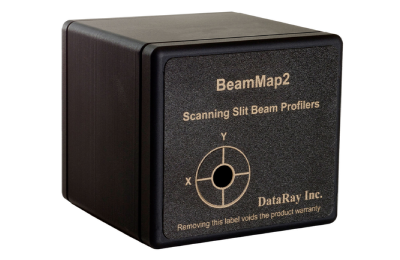

BeamMap2 XYZΘΦ 扫描狭缝光束轮廓仪
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载
BeamMap2 光束分析仪
 |
DataRay 的 BeamMap2 提供了一种全新的实时光束剖面分析方式。它在 Beam'R2 的基础上进一步拓展了测量能力，可在光束传播路径上的多个位置进行测量。该实时扫描狭缝系统通过安装在旋转盘上的多组 Z 轴平面的 XY 狭缝对，能够同时在四个不同的 Z 位置测量四个光束剖面。BeamMap2 独特的设计特别适用于实时测量焦点位置、M² 值、光束发散角以及光束指向等参数。
|
| 主要特点/优势： |
|
|
| 示例应用： |
|
|
| 规格参数： |
| 规格 | 细节参数 |
| 波长 | Si 探测器：190 至 1150 nm InGaAs 探测器：650 至 1800 nm Si + InGaAs 探测器组合：190 至 1800 nm Si + 扩展型 InGaAs 探测器组合：190 至 2300 或 2500 nm |
| 扫描光斑直径范围 | Si 探测器：5 µm 至 4 mm InGaAs 探测器：10 µm 至 3 mm 扩展型 InGaAs 探测器：10 µm 至 2 mm |
| Z 轴平面间距（Plane Spacing） | 100 µm：-100、0、+100、+400 µm 250 µm：-250、0、+250、+1000 µm 500 µm：-500、0、+500、+2000 µm 750 µm：-750、0、+750、+3000 µm |
| 光束腰直径测量 | 满足 ISO 11146 的二阶矩（4σ）直径 支持高斯拟合与顶帽拟合 1/e²（13.5%）宽度 可由用户设置峰值百分比 |
| 光束腰位置测量 | X、Y、Z 三轴方向的最优重复性 ±20 µm（建议联系 DataRay 获得推荐方案） |
| 可测光源类型 | 连续波（CW）、准连续波（Quasi-CW）激光 |
| 分辨率精度 | 0.1 µm 或扫描范围的 0.05% 误差：± <2%（±0.5 µm） |
| M² 测量范围 | 1 到 >20，精度 ±5% |
| 发散角 / 准直度 / 指向测量 | 最优分辨率达 1 mrad（建议联系 DataRay 获取推荐方案） |
| 最大功率与光强密度 | 最大总功率 1 W，最大光强密度 0.5 mW/µm² |
| 增益范围 | 切换增益比 1000:1，ADC 动态范围达 4096:1 |
| 图形显示 | X-Y 位置图与剖面图，支持 1 倍至 16 倍缩放 |
| 刷新率 | 约 5 Hz，可调节范围 2 至 10 Hz |
| 合格/不合格显示 | 屏幕上可设置合格/不合格颜色，适合质检与生产使用 |
| 数据平均处理 | 用户可选滑动平均，支持 1 至 8 次采样平均 |
| 统计功能 | 最小值、最大值、平均值、标准差；支持长期数据记录 |
| XY 剖面与质心 | 可显示光束漂移并记录相关数据 |
| 最低系统要求 | Windows 10 64 位操作系统 |
* 产品规格可能在未通知的情况下变更。
| 图表： |
 |
 |
