Fringeezz 采用 f-2f 配置，能有效捕捉载波-包络相位（CEP）误差，速度高达 15 kHz，令人印象深刻。
它的 CEP 测量速率比传统方法快 100 倍，因而超越了传统方法。此外，它还具有在高达 1 MHz 频率下进行单次测量的卓越能力。因此，Fringeezz 成为快速 CEP 测量的尖端标准工具。
1/
1
浏览量:
1003
FRINGEEZZ集成CEP探测器
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

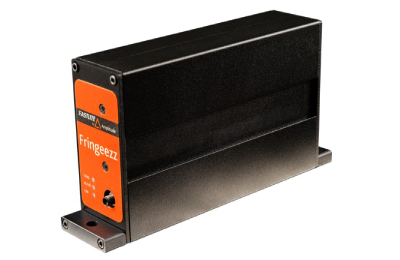

FRINGEEZZ集成CEP探测器
 |
Fringeezz 采用 f-2f 配置，能有效捕捉载波-包络相位（CEP）误差，速度高达 15 kHz，令人印象深刻。 它的 CEP 测量速率比传统方法快 100 倍，因而超越了传统方法。此外，它还具有在高达 1 MHz 频率下进行单次测量的卓越能力。因此，Fringeezz 成为快速 CEP 测量的尖端标准工具。
|
| 主要特点/优势： |
- 单发CEP测量速度可达多kHz重复频率
比传统技术快100倍的CEP测量速度，使Fringeezz成为新的快速CEP测量标准工具。
此外，单发检测也可以在100 kHz下进行（仍然具有10 kHz的CEP测量速率），因此允许在第三代超快激光源上进行单发和快速CEP测量。
- 实时数据分析和数据记录
Fringeezz软件提供有关测得的CEP稳定性的实时信息，如RMS、Vpp、功率谱密度（PSD）等...
结合数据记录功能，这使Fringeezz非常适用于激光开发、实验室环境改进或需要相位标记的应用。
| 规格参数： |
FRINGEEZZ集成CEP探测器的规格：单发CEP测量
- 多kHz重复频率下的单发CEP测量
- 实时数据分析和数据记录
- 与Dazzler CEP模块的即插即用反馈功能
| CEP测量速度 | 高达15 kHz |
| 用于单发测量的最大激光重复频率 | > 100 kHz |
| 测量分辨率 | 6 - 10 mrad |
| 实时软件分析 | PSD、统计、数据记录 |
| 仅硬件反馈，由软件管理回路 | |
| 光学输入要求： | |
| 5到15个干涉条纹 | |
| 在以800到900 nm为中心的80 nm带宽上 | |
| 或者 | |
| 在以510 nm为中心的30 nm带宽上 | |
| 条纹对比度 | >50% |
| 入口狭缝 | 50 µm |
| 在指定带宽上的能量 | 15-25 nJ |
- 使用Fringeezz/Dazzler回路记录CEP稳定性数据

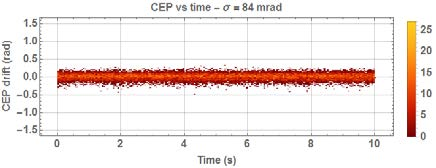

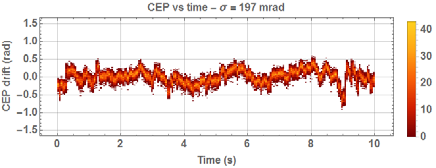

| 开环197 mrad | 闭环84 mrad |
 |
 |

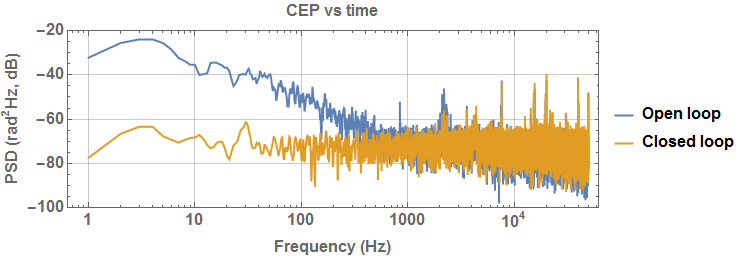

| PSD，开环/闭环 |
 |
| 应用： |
- CEP测量和稳定性
Fringeezz的CEP测量速度比传统技术快了约2个数量级，专为单发基础上表征多kHz Ti:Sa放大器或OPCPA的CEP而设计，因此提供了频率噪声贡献的完整分析。
当与Dazzler CEP控制模块或具有可比拟速度和精度的任何其他CEP控制器结合使用时，Fringeezz允许构建高带宽反馈环路，以达到终极CEP稳定性。

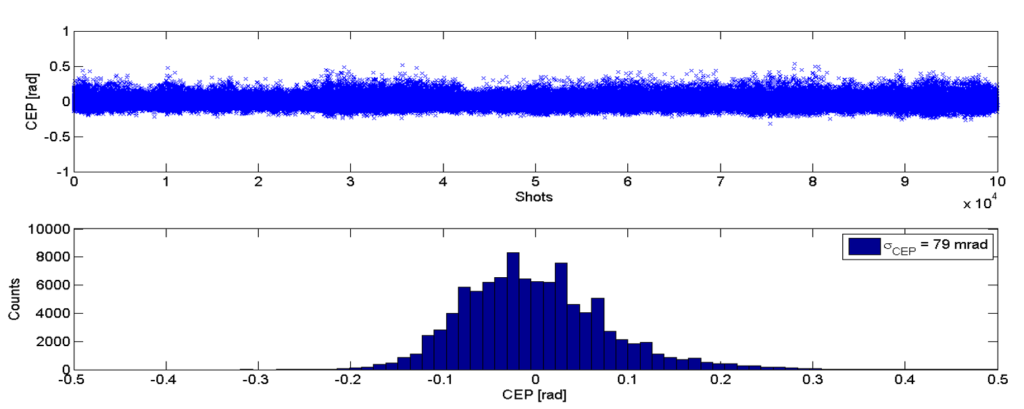

下面的数据显示了4 kHz（与Dazzler闭环）的800 nm OPCPA的CEP测量：79 mrad RMS，单发。
- 相位标记
除了实时数据分析（PSD、统计等）之外，Fringeezz软件还允许记录重复率高达10 kHz的所有测量脉冲。
这对于不需要CEP稳定的脉冲但需要每个实验数据点的准确相位信息的应用非常理想。
| 选项： |
- f-to-2f模块
正如其名字所示，Fringeezz是通过f-to-2f干涉仪测量条纹的。
Fastlite专门设计了一个与Fringeezz的要求完全匹配并且完美集成了Fringeezz探测器的f-to-2f模块。
