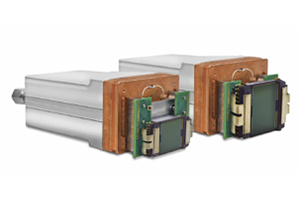

PI-MTE3 大画幅X射线相机

<p>PI-MTE3真空CCD相机专为VUV、EUV和X射线成像中的直接检测而设计,其能量范围大约为10 eV至30 keV。PI-MTE3中的背照式CCD提供了超过95%的峰值量子效率,高效的液体冷却性能提供了低暗电流,从而促进了长曝光时间。四个部分的读出架构提供的帧率比上一代两端口相机高7-10倍。</p>
零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

PI-MTE3 大画幅X射线相机



PI-MTE3真空CCD相机专为VUV、EUV和X射线成像中的直接检测而设计,其能量范围大约为10 eV至30 keV。PI-MTE3中的背照式CCD提供了超过95%的峰值量子效率,高效的液体冷却性能提供了低暗电流,从而促进了长曝光时间。四个部分的读出架构提供的帧率比上一代两端口相机高7-10倍。



  • 约10 eV到30 keV的X射线能量灵敏度
  • 100%真空中测试
  • 16 MHz、4 MHz和400 kHz的读出速度



关键特性

X射线能量灵敏度

PI-MTE3的X射线能量灵敏度在10 eV到30 keV之间,非常适合用于各种软X射线光谱和成像应用,例如X射线显微成像、X射线等离子体诊断和EUV光刻。

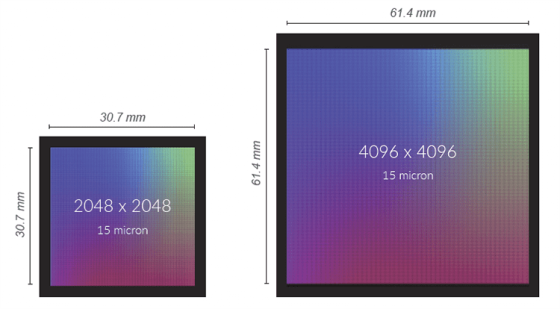

大画幅传感器

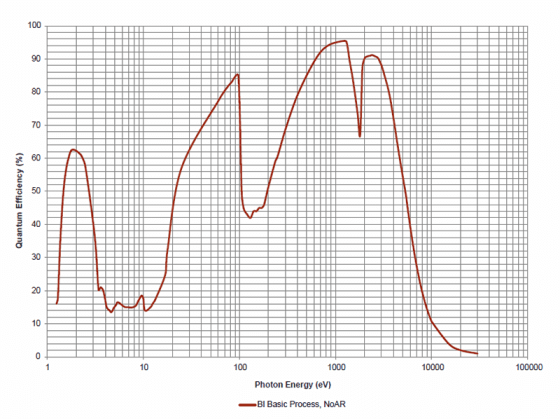

PI-MTE3配备了大画幅、背照式传感器,提供2048 x 2048或4096 x 4096分辨率的CCD传感器选择。凭借PI-MTE3的高灵敏度,两个传感器都覆盖了10 eV到30 keV的能量范围,峰值量子效率大于95%。

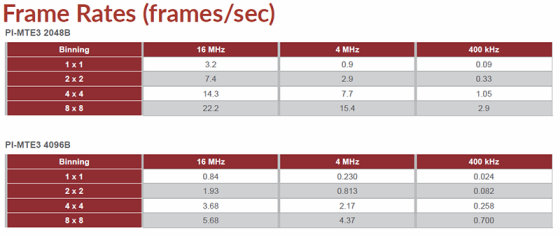

帧率

在2k x 2k分辨率下具有大约3帧/秒的全帧率,使PI-MTE3比前几代产品的分辨率高出7-10倍。利用高价值的散热设计,电子设备能够有效散热,使得PI-MTE3能够连续运行而无需定期关闭相机。



可自定义性能

灵活的多读出端口设计使PI-MTE3甚至可以捕获超快速的活动。使用4端口,2端口或1端口读出选择,可以实现自定义传感器读出和动态读出功能。

PI-MTE3在16 MHz时可提供3.2帧/秒的帧率,并为每个端口组合提供完整的触发支持和独立的优化时钟。



由LightField软件提供支持

此款功能强大且直观的软件带有内置数学引擎,可通过实时图像分析和光谱数据对相机和摄谱仪进行完全控制。

LightField软件可将硬件控制和直接数据采集无缝集成到某些程序中,例如National Instruments的LabVIEW®和MathWorks的MATLAB®。该软件还完全支持IntelliCal自动波长和强度校准功能。



系列规格
量子效率 >95%
峰值吸收效率 95%
CCD分辨率 < 4k x 4k
X射线灵敏度 10 eV到30 keV
读出 16 MHz



相机型号
型号 成像阵列 像素尺寸 能量范围
PI-MTE3 2048B 2048 x 2048 15 x 15 mm 10 eV到30 keV
PI-MTE3 4096B 4096 x 4096 15 x 15 mm 10 eV到30 keV



型号
参数
下载
PI-MTE3 4096B
成像阵列-4096 x 4096 / 像素尺寸-15 x 15 mm / 能量范围-10 eV到30 keV
PI-MTE3 2048B
成像阵列-2048 x 2048 / 像素尺寸-15 x 15 mm / 能量范围-10 eV到30 keV
