KD*P 普克尔盒



EM500 系列电光调制器专为满足高速光开关与高对比度脉冲调控需求而设计。该系列产品提供多种电极配置(单端、双端、HHT 四端),适用于 Q 开关、脉冲选取(Pulse Picking)以及放大器隔离等多种场景。

典型型号 EM502 与 EM504 具有 Ø10 mm 的有效光孔径和典型 λ/4 电压约为 3.2 kV,覆盖光谱范围为 0.3–1.2 µm。EM506-HHT 型号采用专有的高透过率“HHT”配置,有效抑制内部反射,静态对比度超过 10,000:1,非常适合对信噪比与透过效率有极高要求的科研和工程应用。

所有型号均提供 MHV 高压接口,具备良好电气屏蔽结构,适用于开放式光学平台。产品支持干式或折射率匹配液填充结构,便于用户根据成本与性能要求灵活选择。

EM500 系列为用户提供高度定制化与卓越的光学性能,是激光系统中电光控制模块的理想解决方案。

主要特点/优势:
  • 多种电极配置:单端、双端、HHT 四端可选,适用于 Q 开关、脉冲选取等场景。
  • 大光孔径:Ø10 mm,有效支持高能激光系统。
  • 优异电光性能:λ/4 电压约 3.2 kV,开关速度快。
  • 宽光谱适应:适用于 0.3–1.2 µm 波段。
  • 高可靠性封装:金属外壳屏蔽,配高压 MHV 接头,适合开放平台使用。
  • 封装灵活:支持干式或液体填充结构,满足不同环境需求。
  • 高透过率可选项:HHT 版本内反射极低,对比度高达 10,000:1。
应用领域:

纵向电场 KDP 电光调制器(Pockels Cell)是最早应用于激光 Q 开关的经典器件之一,至今仍广泛使用。其具有大通光孔径的优势,并且由于电场沿晶体轴向施加,其 λ/2 电压(实现输入偏振旋转 90° 所需的电压)几乎不受孔径大小影响。KDP 是一种极高质量的光学材料,可提供大尺寸晶体,因此在保持高损伤阈值的同时,其成本远低于部分其他材料,同时驱动电压也较为适中。

尽管 KD*P 是一种易吸湿材料,但在 Leysop,我们已建立成熟的加工工艺,可将晶体加工至 λ/8 的平整度,表面质量达 10-5 激光标准。我们的封装采用真空级 O 型密封圈,可有效隔绝空气中的水分,确保晶体长期稳定运行。

KD*P 电光调制器是 YAG 和红宝石激光器 Q 开关的理想选择(我们为众多医疗与美容激光器厂家提供产品)。其高损伤阈值支持多焦耳能量脉冲的输出,平均功率从数十瓦至 50W 不等。

该系列产品的另一大应用领域是脉冲选取(pulse picking)。凭借其卓越的光学质量和大通光孔径,非常适合从飞秒锁模激光器中提取低重复频率的脉冲序列,用于再生放大器输入。我们还可提供配套的驱动电源,结合短电脉冲,实现高达 >10 kHz 的高对比度脉冲选取,即使在大口径晶体上也能轻松实现。

对于需要亚纳秒(sub-ns)上升时间和低纳秒光门宽度的应用,我们也可提供孔径达 25 mm 的高速光门系统(详见下文)。

如您有任何应用需求,欢迎随时联系我们,我们将为您量身定制解决方案——只要技术可行,我们就能实现。

规格参数:
型号 电极配置 口径(mm) 有效光孔径(mm) λ/4 电压(典型值,@1064 nm) 工作波段(µm) 接口类型 外壳结构
EM502 单端 Ø20 Ø10 ~3.2 kV 0.3 – 1.2 MHV 干式/液体
EM504 双端 Ø20 Ø10 ~3.2 kV  0.3 – 1.2 MHV×2 干式/液体
EM506-HHT 四端/HHT Ø20 Ø10 ~3.2 kV 0.3 – 1.2 MHV×2 干式(HHT)

**在 50 欧姆贯通终端和合适驱动器条件下。

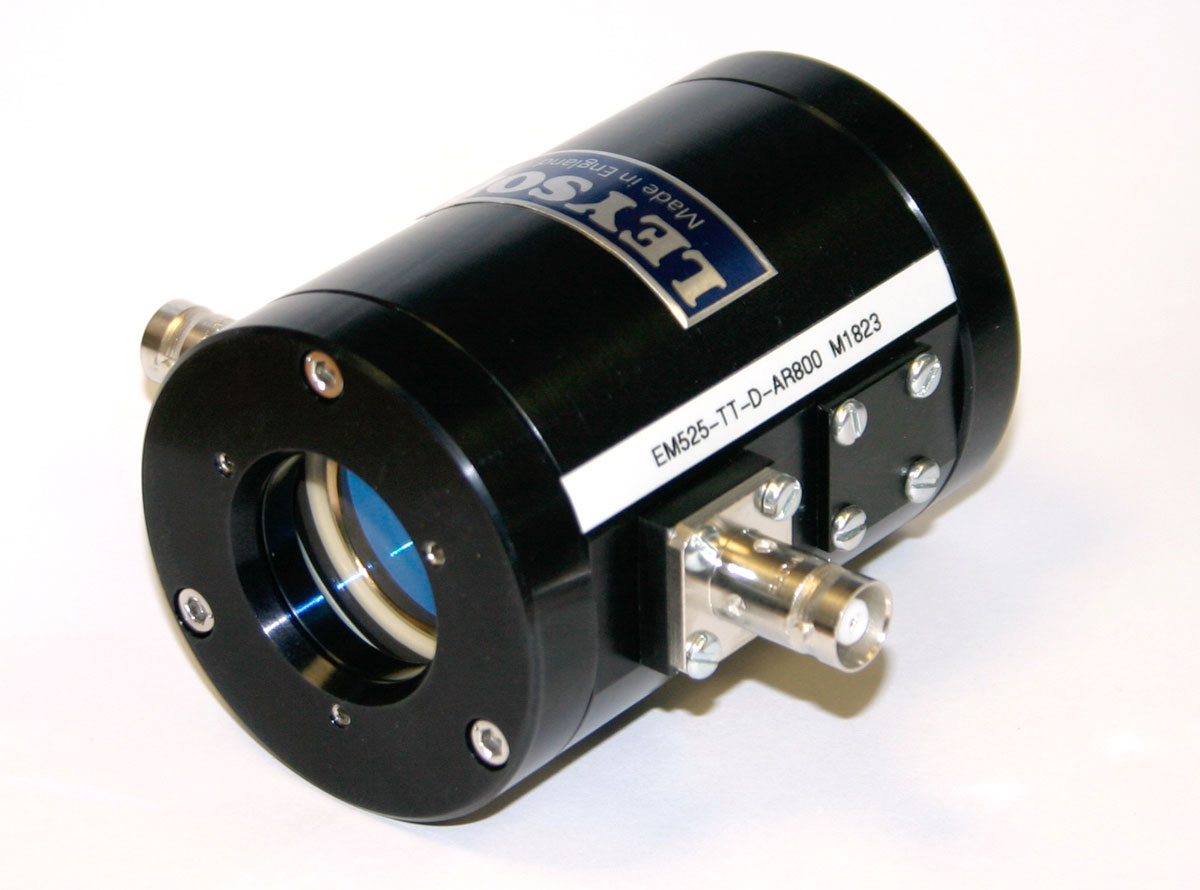

EM525,25mm 光孔径 KD*P 电光调制器

这是我们标准系列中光孔径最大的 KD*P 电光调制器,图示为贯通终端结构,可连接至 50 欧姆高速开关驱动器。

使用 25mm Pockels Cell 实现 4ns 宽光学开关窗口

使用 EM525 型 25mm Pockels Cell 实现 4ns 光门

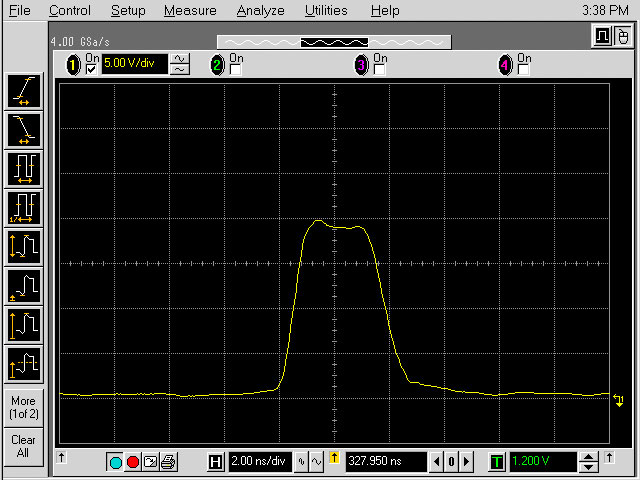

示波器波形显示 25mm Pockels Cell 的开关效果,上升时间 <850ps

使用 EM525 型 25mm Pockels Cell 实现 4ns 宽的光学开关窗口
示波器波形显示 25mm Pockels Cell 的光门效果,上升时间小于 850ps

HHT 型电光调制器的典型响应

我们的 HHT 款电光调制器在可靠测量范围内可实现接近 100% 的透过率,同时由于内部反射极低,还能提供极高的光学对比度。
