AWG-7000

ARB Rider AWG-7000 系列是全球最快的 2 通道和 4 通道模拟脉冲发生器,配备 14 位分辨率的数模转换器(DAC)。

零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

Arb Rider AWG-7000 高速脉冲发生器

超高速脉冲发生器 – 50 ps 上升/下降时间,5 Vpp 输出幅度

ARB Rider AWG-7000 系列是全球最快的 2 通道和 4 通道模拟脉冲发生器,配备 14 位分辨率的数模转换器(DAC)。
凭借业内最易用的操作界面,用户可在几秒内完成单脉冲或双脉冲的设置。

AWG-7000 系列脉冲发生器具备 20 GS/s 的更新速率、5 Vpp 的输出范围、50 ps 的上升/下降时间以及最高 9 GSamples 的存储深度,是光学与光子学、量子科研、前沿研究、航空航天与国防以及半导体测试等应用的理想选择。

每台设备最多支持 4 路模拟通道和多达 32 路数字输出(TTL 或 LVDS 标准),可用于构建模拟与数字混合信号的测试系统。

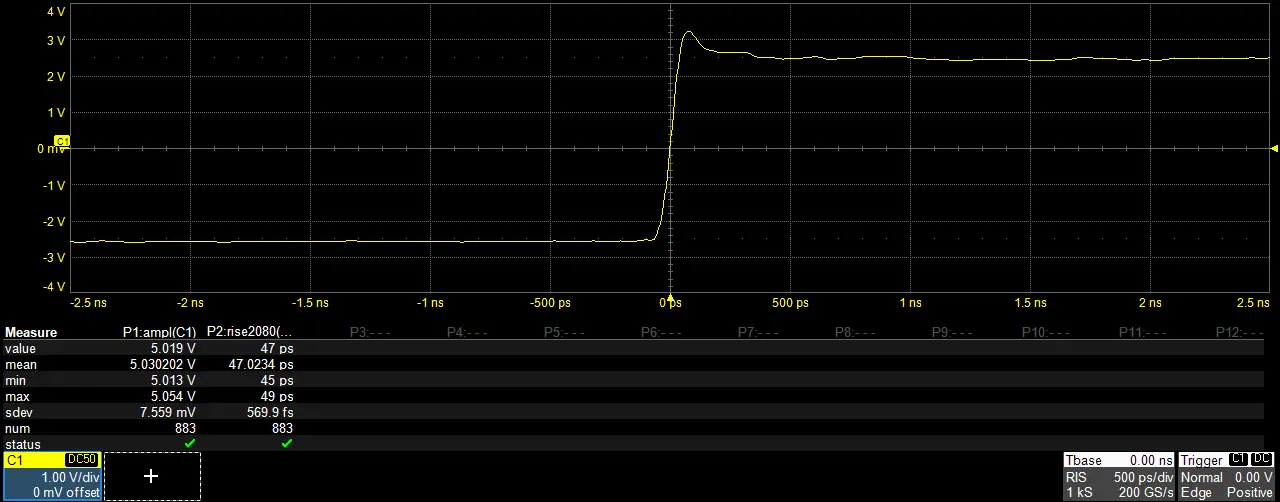

毫不妥协的模拟性能:即使在 5 Vpp 的最大输出幅度下,也能实现快至 50 ps 的上升沿时间。

此外,选配的脉冲模式发生器(Pulse Pattern Generator, PPG)支持通过前端 SMA 接口以高达 6.5 Gbps 的速率输出二进制数据流,内置 PRBS 序列、调制功能、跳变整形功能以及强大的模拟前端,使其成为应对最严苛测试应用的理想工具。

专用的机箱内同步总线可实现最多 4 台设备同步,构建全球最强大的混合信号发生系统,支持多达 16 路模拟通道与 128 路数字通道。

PG1500_LeftSide_Web

规格参数:

型号 通道数 上升/下降时间(20%-80%) 幅度(50 欧姆负载) 基线偏移 脉冲宽度
AWG-7202 (D) 2 50 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
100 ps
AWG-7172 (D) 2 50 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
100 ps
AWG-7102 (D) 2 100 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
200 ps
AWG-7204 (D) 4 50 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
100 ps
AWG-7204-S (D) 4 50 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
100 ps
AWG-7174 (D) 4 50 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
100 ps
AWG-7174-S (D) 4 50 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
100 ps
AWG-7104-S (D) 4 100 ps 5 Vpp
1 Vpp(D 型)
±2.5 V
±2 Vpp(D 型)
200 ps

* 标注为 20 GSa/s 的型号在出口欧盟以外地区时需申请出口许可证。如需更多信息,请联系 Active Technologies。
D 后缀表示为差分输出型号。

应用领域:

无标题3

 满足所有需求的脉冲信号 | 前沿科研与半导体应用

AWG-7000 拥有业内最佳的“幅度 × 带宽”性能指标:可在超过 6.5 GHz 模拟带宽下输出 5 Vpp 的脉冲信号。
其关键特性特别适合于从事大型科研实验的科学家与工程师,如加速器、托卡马克(Tokamak)或同步辐射光源系统,可在无需专门定制测试电路板的情况下,直接模拟所需信号。

在半导体前沿技术方面,如 SATA、USB 和 PCI Express 等标准已广泛应用于消费级产品中,实现了更小尺寸、更高传输速率和更低功耗。

AWG-7000 系列支持多达 16 路模拟输出通道,数据速率最高达 8 Gbps,可用于高速器件测试与 PCI-Express Gen.3 的调试工作。

其高速边沿与精确脉冲生成能力,还可广泛应用于快速功率器件的特性分析。

产品亮点

  • 支持高达 5 Vpp(50 欧姆负载)的脉冲输出,具 ±2.5 V 硬件偏置

  • 上升/下降时间快至 50 ps

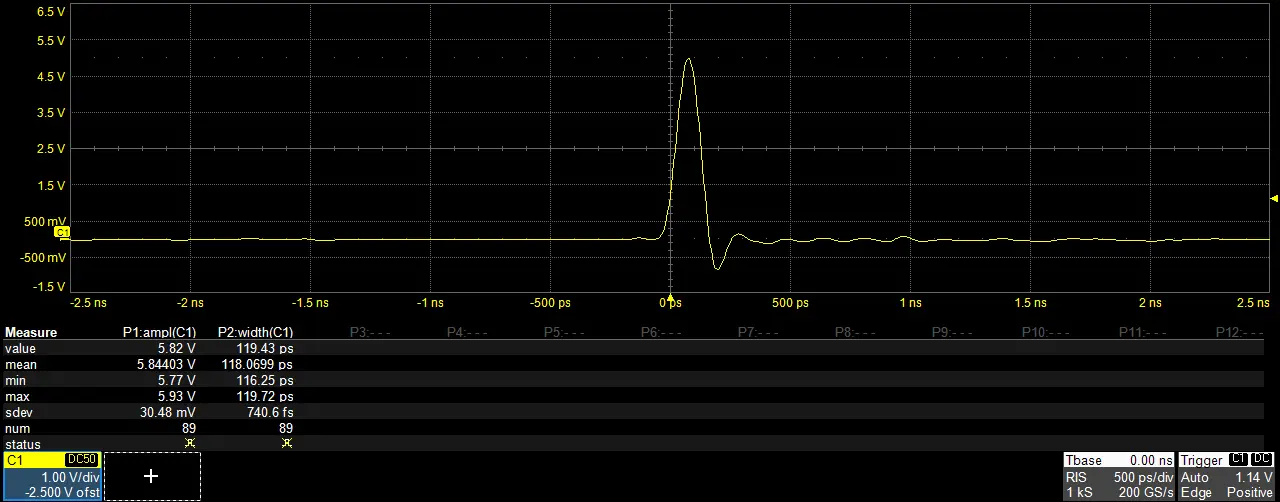

  • 最小脉冲宽度可达 100 ps

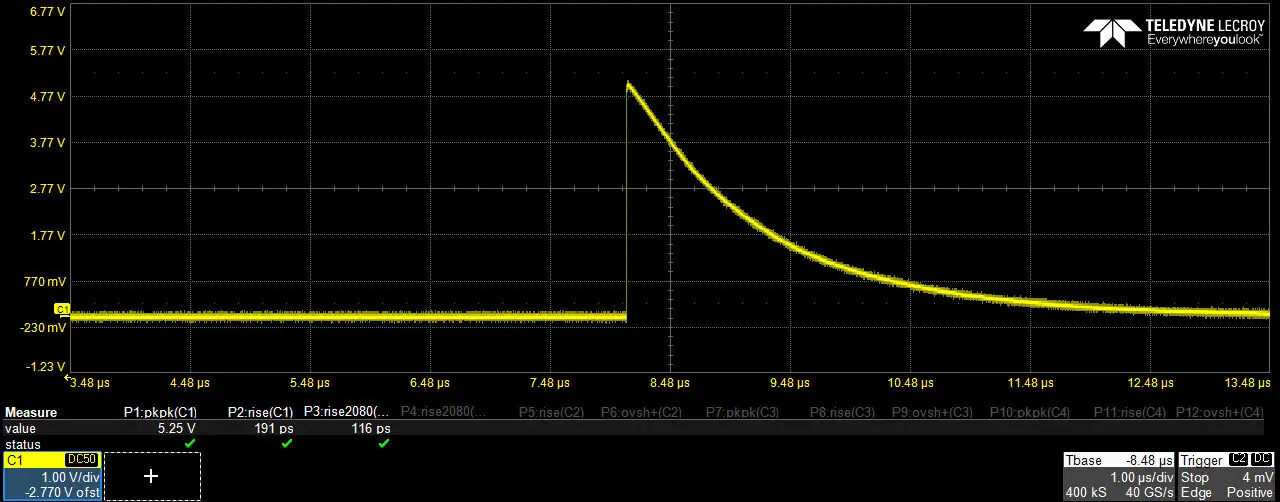

  • 支持探测器信号仿真

  • 真实信号的生成与回放

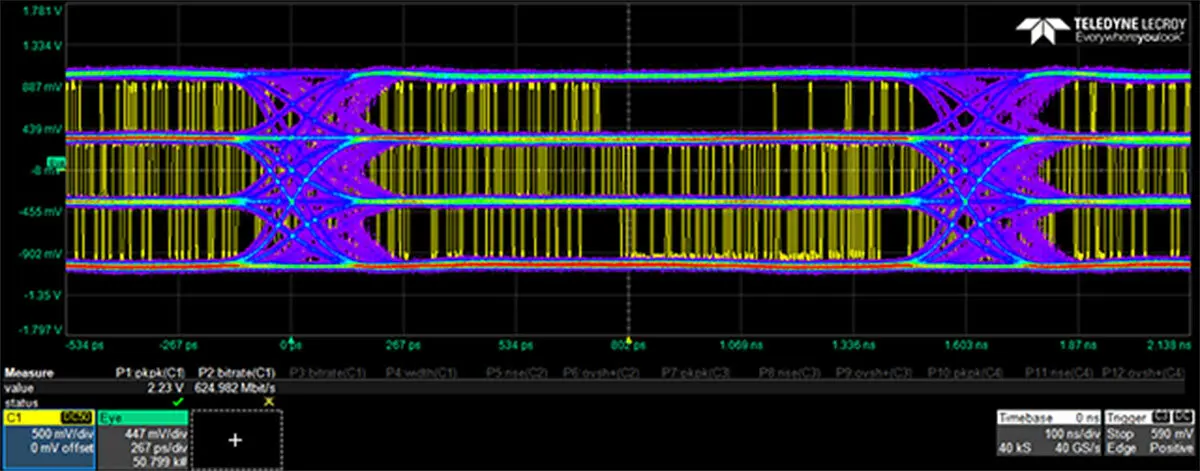

  • 高速串行接口测试

  • 半导体器件特性分析

  • 频率响应、互调失真、噪声系数测试

  • 支持脉冲模式信号生成



量子、光学与光子学、射频无线通信

AWG-7000 是面向前沿科学技术实验和尖端应用挑战的理想选择,适用于量子通信与加密(QKD)、量子传感、高能物理、光学、激光与光子学,以及射频无线通信等领域。

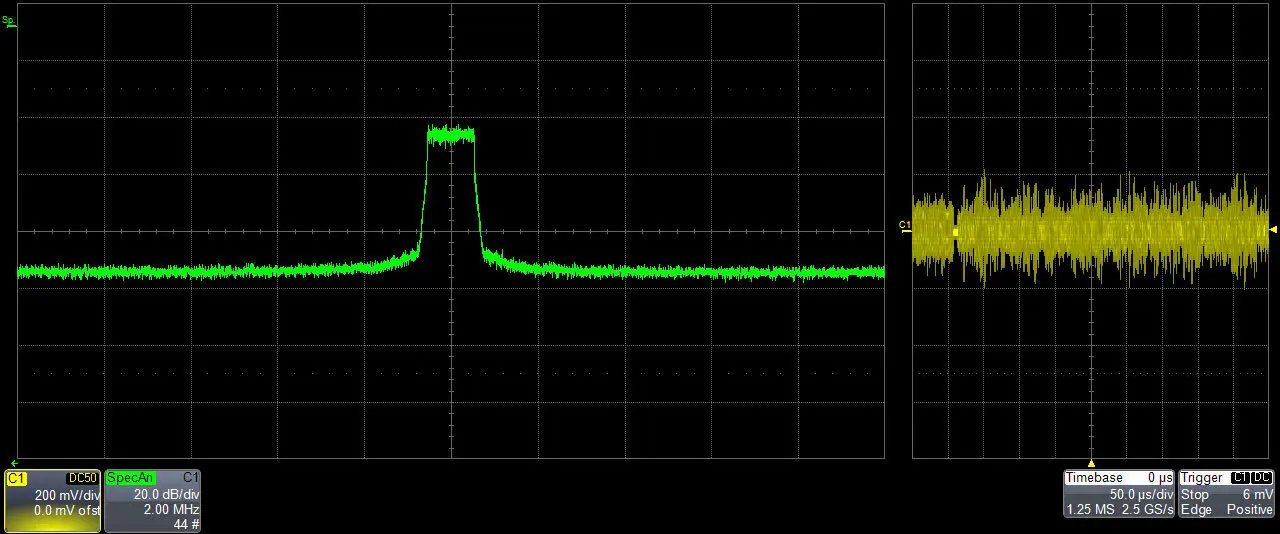

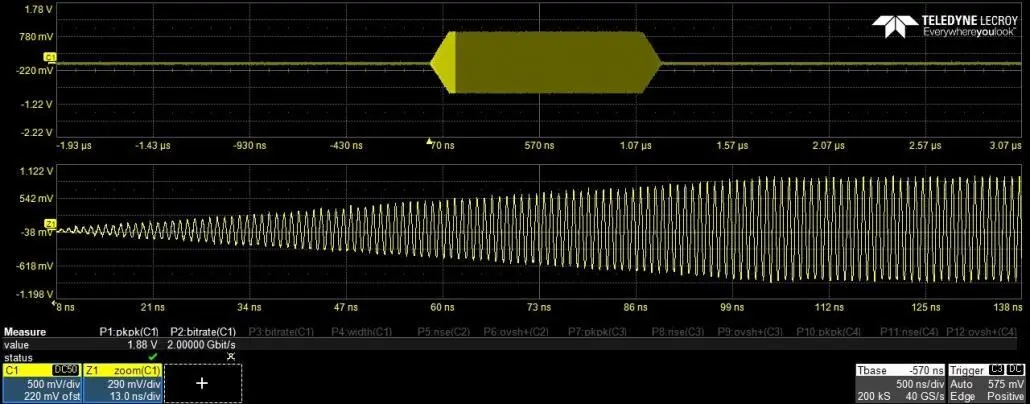

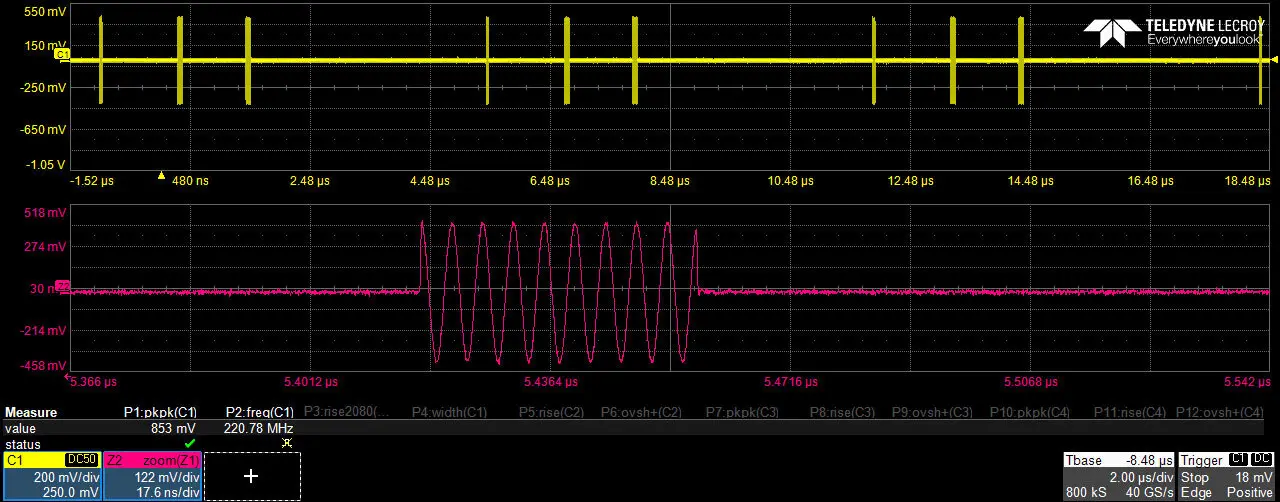

AWG-7000 系列仪器几乎可以生成任何类型的信号——模拟或数字、理想或畸变、标准或自定义。您可以轻松构建复杂的 RF/IF/IQ 波形、驱动电光调制器所需的极窄脉宽与高幅度脉冲,或在电脑上生成串行数据流并传输至 AWG 输出。

产品亮点

  • 触发输入与模拟输出之间延迟极小

  • 支持最多 16 路模拟通道与 128 路数字通道的全同步输出

  • 内置序列器,支持条件/无条件/动态跳转,具备两个独立触发输入和最多 4 路标记(Marker)输出

  • 支持量子密钥分发(QKD)、量子传感与量子发射器测试

  • 可作为电光调制器驱动器

  • 支持冷原子实验应用

  • 支持 PRBS(伪随机二进制序列)信号生成


无标题6
无标题8

半导体应用

新一代非易失性存储器(Non-Volatile RAM)技术对脉冲速度的要求日益提高:Active Technologies 的 Pulse Rider 脉冲发生器具备 <70 ps 的上升/下降时间、最高 5 Vpp 的幅度、10 ps 的时间分辨率以及 10 mV 的垂直分辨率,是满足此类需求的理想选择。

在开发现代 MOSFET 晶体管时,常采用高κ材料作为 MOS 电容的介电层,这有助于降低漏电流,但同时也会由于电荷俘获效应带来一些问题。短脉冲与慢脉冲测试是研究这类现象的关键手段。

Active Technologies 的 Pulse Rider PG-1000 系列脉冲发生器支持 <70 ps 的快速边沿、±2.5 V 的基线偏移及 300 ps 至 1 秒的脉冲宽度,非常适合用于短脉冲和慢脉冲测试,是研究 MOSFET 介质行为的重要仪器。

产品亮点

  • 非易失性存储单元特性分析

  • MOSFET 测试

  • 短脉冲、慢脉冲、窄脉冲测试



波形编辑器:强大且易用

波形编辑器可帮助您轻松创建各种复杂波形,适用于雷达脉冲、物理研究脉冲、真实世界信号以及复杂环境信号的模拟。该功能已包含在标准软件包中。

主要特性

轻松生成最复杂的模拟与数字信号

可在电脑上远程创建并编辑波形

与 True-Arb 软件完全集成

无标题9

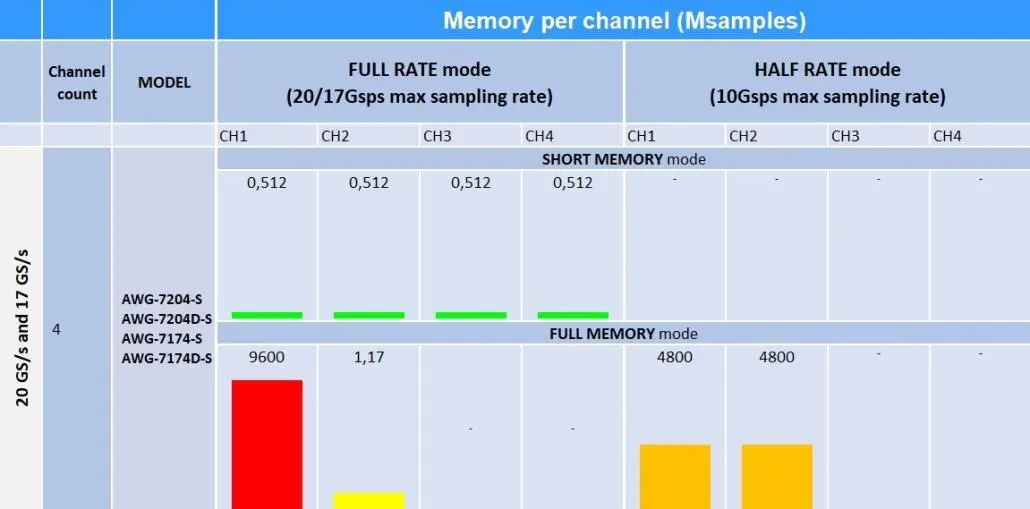

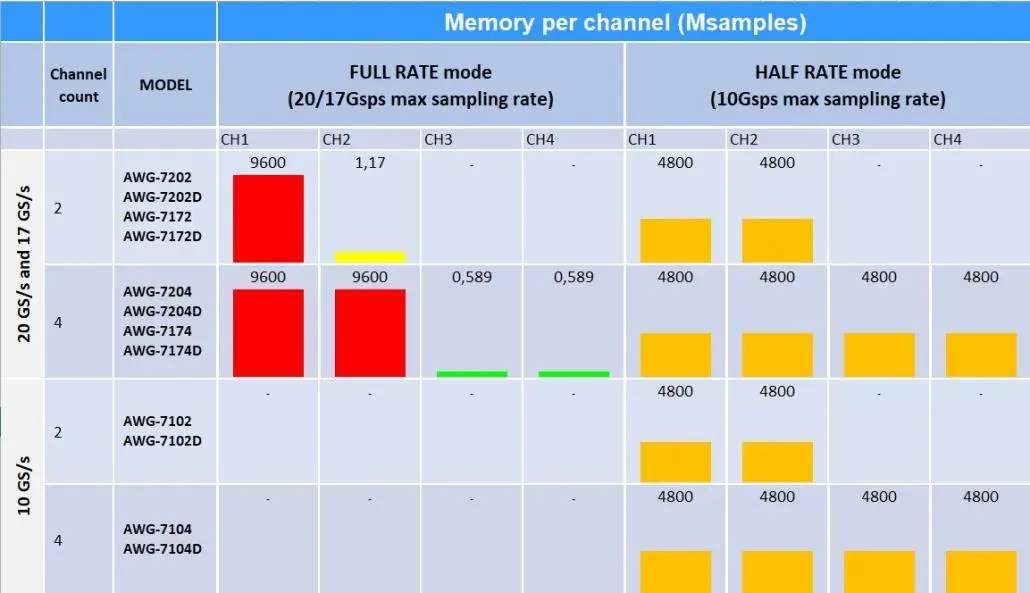

不同型号与工作模式下的内存分配

AWG-7000 采用独特的策略,根据通道数量对内存进行动态分配,以最大化内存深度与带宽的利用效率。下表展示了在不同型号和所选最大采样率下的内存分配情况。

AWG-7000-S 型号是高性价比的 4 通道脉冲模式发生器,可在两种模式下运行:

4 通道模式(内存容量有限)

2 通道模式(内存容量与 AWG7xx2 系列相同)

具体模式与内存配置可参考下表所示。

无标题8

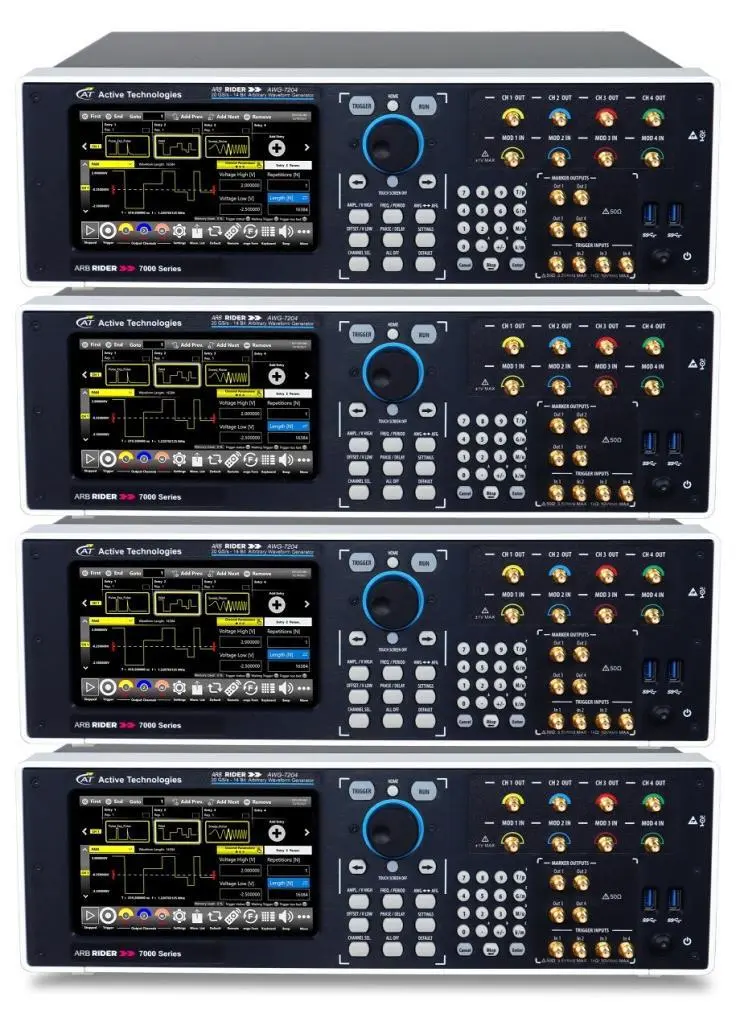

多仪器同步功能

您可以同步最多 4 台设备,构建一个包含 16 路模拟通道和 128 路数字通道的系统,并与 True-Arb 软件实现完全同步与集成控制。

主要特性

支持最多 4 台设备同步:16 路模拟通道和 128 路数字通道

每通道成本具备极高性价比

通过 True-Arb 软件轻松实现多仪器控制
