定制化中红外OPCPA系统

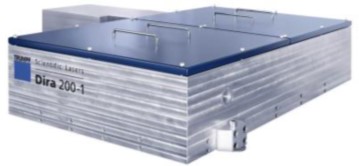

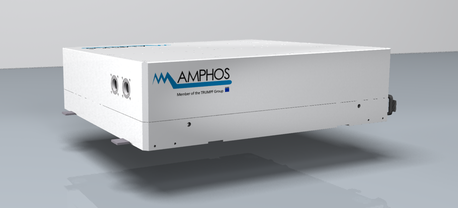

STARZZ是FASTLITE开发的一套高通量、CEP 稳定的中红外 OPCPA 系统。该系统结合了 Trumpf 超稳定工业级薄片Yb+ 泵浦源和 Fastilte 成熟的超快激光技术,具有 100 kHz 重频,是高次谐波产生和阿秒科学研究的新一代理想驱动源。
零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

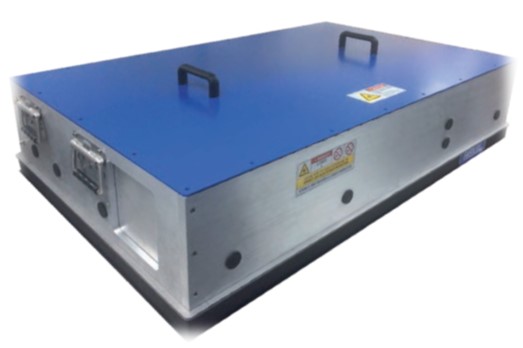

STARZZ -定制化中红外OPCPA系统

STARZZ是FASTLITE开发的一套高通量、CEP 稳定的中红外 OPCPA 系统。该系统结合了 Trumpf 超稳定工业级薄片Yb+ 泵浦源和 Fastilte 成熟的超快激光技术,具有 100 kHz 重频,是高次谐波产生和阿秒科学研究的新一代理想驱动源。


特点

◘ 少周期脉冲输出
◘ 可记录CEP稳定性

◘ IR or MIR多路输出

◘ 集成多种诊断仪器

◘ W~kW级泵浦

◘ 激光内部充干燥空气

◘ 可升级设计

典型应用

◘高次谐波
◘XUV光谱学与成像
◘阿秒科学


参 数

重复频率

1Hz~1MHz

中心波长(固定)

1.4~4μm

典型转换效率

~10%

脉宽

20~100   fs

CEP稳定性

150 mrad rms,   单发

发-发能量稳定性

泵浦光的1.5倍

长期能量稳定性

泵浦光的1.5倍



典型应用案例二:为ELI-ALPS定制的中红外光源







系 统 总 览






FROZZER:SH-FROG(1~9 μm设计)脉冲测量

(FWHM) 4个光学周期@3.2 μm,脉冲宽度接近傅里叶变换极限


光斑分布





功率、能量稳定性测量

能量长期稳定性:安装6个月后客户测量的7小时能量稳定性

(自安装之日起一次未经调试)



   CEP稳定


◘采集速度:高达10kHz

◘CEP测量分辨率:6~10 mrad

◘实时采集:(PSD,统计,数据日志)

模拟反馈信号:  CEP误差编码±2.5V
数字反馈信号:  Dazzler CEP反馈模块









型号
参数
下载
Spec-Starzz
FASTLITE OPCPA
