HELIOS

HELIOS系列高功率飞秒固体激光器结合半导体直接泵浦和啁啾脉冲放大技术

零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
产品描述
订购信息&资料下载

HELIOS

高功率高重频飞秒固体激光器

HELIOS系列高功率飞秒固体激光器结合半导体直接泵浦和啁啾脉冲放大技术,具备灵活的参数范围,输出单脉冲能量最高已经可以满足>2mJ, 最短脉冲宽度<200fs,电动可调至10ps,基频光中心波长为1030nm, 通过频率变换可输出515nm, 347nm, 258nm。用户可通过根据特定的用途,通过软件控制选择不同的重复频率和输出能量。

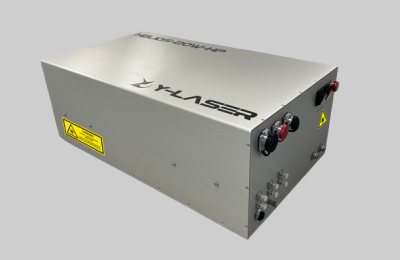

HELIOS-20W

主要特点/优势:HELIOS

  • 最高可定制2mJ单脉冲能量
  • 脉冲宽度190fs-10ps可调
  • 最高20W输出功率
  • 重复频率:单发到1MHz
  • 灵活的能量衰减

规格参数

参数/型号 HELIOS-10W HELIOS-10W-HE HELIOS-20W HELIOS-20W-HE HELIOS-40W
最高输出功率 10W 10W 20W 20W 40W
最大单脉冲能量 400μJ 1mJ 400uJ 2mJ 400uJ
脉冲宽度 <250fs
脉宽调节范围 250fs-10ps
重复频率范围 25kHz-1MHz 10kHz-1MHz 50kHz-1MHz 10kHz-1MHz 20kHz-1MHz
脉冲选择 单发 ~1 MHz 内任选
中心波长 1030±10nm
偏振 线偏振 ,竖直
光束质量 M² <1.2
光束直径 5±1mm
脉冲指向稳定性 < 20 µrad/℃
预脉冲对比度 <1:1000
后脉冲对比度 <1:500
脉冲能量稳定性 <0.5% RMS @8h, <1kHz
长期功率稳定性 <0.5% RMS @24h
机械尺寸
(长×宽 ×高)
778×480×288mm
  838.30×565×288mm
  扩展选项
谐波输出 可集成, 515 nm, 343 nm, 257 nm
光参量放大输出 可集成 ,315-16000nm
MPC短脉冲输出 可集成,输出脉宽<45fs,能量传输效率>90%

HELIOS系列飞秒固体激光器具有优异脉冲质量的优势。 左图为镱镭HELIOS-10W-HE系列输出脉冲曲线。蓝色虚线为右图光谱的傅里叶变换极限脉冲(FTL),其代表了该激光器所能达到的最佳脉冲宽度。黑色实线为实际测量的自相关曲线,可以看出,在1mJ能量输出的情况下,其脉冲宽度已经十分接近FTL,噪底强度小于峰值的3%,整体脉冲强度在±500fs以外具有极小的能量分布。

光束质量

M2测量

远场光斑

光束质量 M²<1.1

近场光斑&远场光斑

功率稳定性

功率稳定性,HELIOS-20W-HE 2mJ,10kHz,24小时, RMS=0.125%,拷机平均功率20.77W

长时间指向稳定性

长时间指向稳定性2

长时间指向稳定性(HELIOS-20W-HE 2mJ,10kHz,24小时,< 8 µrad/°C)

产品应用:

  • 航空精密加工
  • 太赫兹光源
  • 高次谐波驱动源
  • 光参量放大驱动源
  • 非线性光学
  • 超快X射线产生
  • 飞秒激光直写
  • 飞秒泵浦探测

机械图纸:
