自动脉冲压缩优化工具— Pulse Compression loop脉冲压缩环路反馈系统
|
Wizzler 首先进行高动态范围和单次的 光谱相位测量。之后，和Dazzler 相匹配的相位文件被创建。 |
|
|
|
安装在激光系统前级的Dazzler 根据测量 的相位信息纠正系统残余的色散。因此， 无需调节放大器的色散单元即可完成 色散纠正和傅里叶转换脉冲的获得。 |

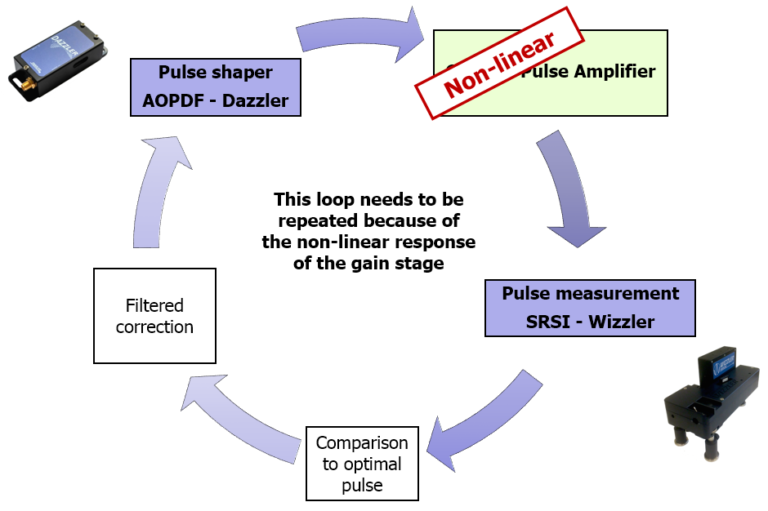

Wizzler 单次测量数据被发送到 Dazzler 软件，并具有用户定义的相位衰减和滤波功能。然后，Dazzler 应用相位校正。只需点击软件界面，Wizzler / Dazzler 反馈环路即可保证每次从您的放大器或 OPA 中获得高对比度的 FTL 脉冲，并在超过 40dB 的动态范围内实现前所未有的控制水平。
主要优势
将位于放大器前端的Dazzler和在最终压缩阶段后测量脉冲的Wizzler相结合，这种设置能够优化脉冲压缩效果，使得峰值功率的增加并改善相干对比度。
峰值功率增加 – 相干对比度改善
脉冲持续时间通常是指与其半峰值 （FWHM） 的全宽相关的值。然而，众所周知，该参数并不代表飞秒脉冲或超快激光的质量。此外，在过去十年中，需要精确脉冲表征的应用数量远远超出了其FWHM，一直在稳步增加。Wizzler凭借其卓越的动态范围，提供比脉冲峰值强度超过40dB的脉冲持续时间特性。
Fastlite 的 Wizzler 产品线引入了在测量的整个时间窗口内使用时间强度曲线的标准偏差 （sigma） 来深入了解脉搏质量。
将该测量值与同一时间窗口上的FTL sigma值进行比较，可以量化由于相位像差导致的相干对比度损失，并很好地指示在主峰强度以下几个数量级处的脉冲压缩质量。

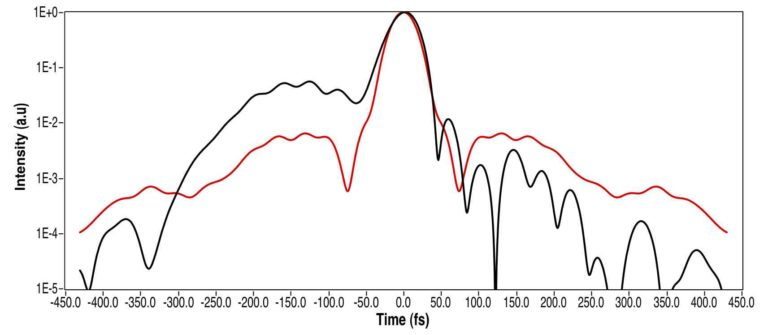

在使用 Wizzler 和 Dazzler 反馈回路执行脉冲压缩优化时，可以观察到每次反馈迭代时压缩脉冲标准偏差的降低。
当脉冲被完全压缩时，测得的标准偏差被降低到FTL值，这意味着前脉冲已经减少，脉冲峰值强度已经最大化。
可重复的结果
大型激光系统对准和环境条件非常敏感。这是实验结果难以日复一日重现的主要原因之一。
Wizzler/Dazzler反馈环路可以在几分钟内重新优化脉冲压缩，确保每天一致的激光时间特性。这对于大规模激光系统尤为重要，因为该系统对对准和环境条件非常敏感。此外，回路设置可调，使其适用于各种激光系统，特别是在饱和区工作并处理耦合效应和非线性的CPA系统
可调节的环路设置，以适应任何激光器
大多数 CPA 系统在饱和状态下运行，以提取更多能量并具有更好的稳定性。然而，这增加了耦合效应和非线性，并使得直接校正相位变得不切实际。
Dazzler-Wizzler 反馈回路具有所有必要的旋钮和滤波器，可在激光放大过程中平衡非线性相位转移和耦合效应，已在全球 100 多个激光器系统上证明了其有效性。
激光优化数据
下面的测量结果说明了Wizzler和Dazzler反馈回路出色的光谱相位像差校正能力。

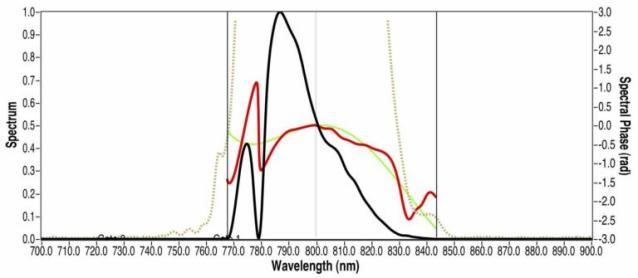

测得的激光器在780nm附近显示出Pi相位跳跃，导致超快脉冲的对比度和峰值能量急剧下降。

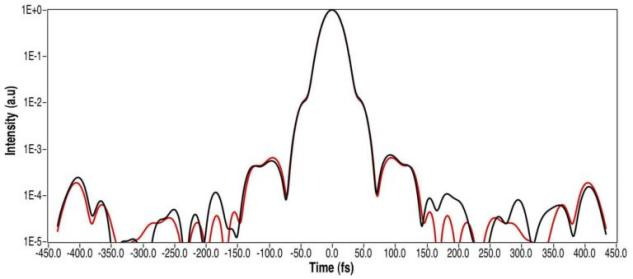

在使用 Wizzler 和 Dazzler 反馈环路进行优化后，Pi 相位跳跃已得到补偿，并且脉冲在 +/-450fs 时间窗口上受到傅里叶变换限制。
相位稳定软件
一旦使用Wizzler和Dazzler环路优化了脉冲压缩，频谱相位的微小漂移就会破坏对相位最敏感的实验，例如非线性效应的产生。
该相位稳定软件，包括所有必要的安全检查，可自动校正低阶相位失真的缓慢漂移，从而使激光脉冲在整个实验过程中保持完美压缩。优化后，系统中包含的稳相软件自动校正低阶相位畸变的慢漂移。这确保了激光脉冲在整个实验过程中都保持完美的压缩，这对相位敏感实验(如非线性效应产生至关重要。
总之，Fastlite结合Dazzler和Wizzler的脉冲压缩环路代表了激光技术的重大进步，在脉冲压缩和优化方面提供了精确的控制、适应性和一致的性能。
