新型高效率MPC非线性脉冲压缩器




新型高效率MPC非线性脉冲压缩器

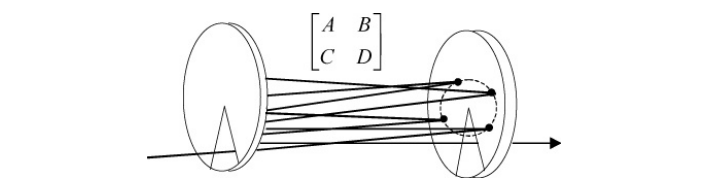

     MPC-30-PRIME是基于Multi-Pass Cell的非线性脉宽压缩器,其通过非线性光谱展宽的方式将输入激光脉冲的脉宽进一步缩短。如下图所示,该压缩器使用经典 Herriott腔构型(以下简称MPC腔),根据具体的需求,设计光束不同的反射次数,同时在MPC腔中充满气体,来保证有效的非线性相互作用。由于高能量的飞秒脉冲与MPC腔内的惰性气体的非线性作用,光谱被展宽,随后使用宽带啁啾镜对脉冲进行压缩。




     目前我司可提供MPC-30-PRIME标准版本,MPC-30-HP高功率版本,MPC- 1000-LP长脉冲版本的MPC压缩器,并且可以根据客户需求进行定制。其兼容市面所有类型的Yb超快激光器,可以提供5-10倍的脉冲压缩效果,以下是输入输出参数范围。

     入射波长:1030 nm

     入射脉冲脉宽:100fs-1ps;

     入射脉冲能量:0.2-1mJ;

     重复频率:1-200kHz;

     典型压缩倍数:5-10;

     压缩器效率:典型值 >80% ,最高可达90%

     输出光谱带宽:960nm-1090nm;

     兼容性:可以与空心光纤压缩器级联,输出周期量级脉冲;

     尺寸:550 x 200 x 155 mm

     定制1:更高的入射脉冲能量:10mJ;

     定制2:更宽的入射脉冲宽度:1ps;

     定制3:灵活选取的非线性介质;

     选项1:主动光束指向稳定单元;

     选项2:灵活可变的的光谱范围;

     选项3:灵活可变的色散管理;


     实际应用案例: 光源:高功率光纤飞秒激光器,中心波长:1030 nm,脉宽:~300 fs,平均功率:~80 W, 单脉冲能量:0.4 mJ。

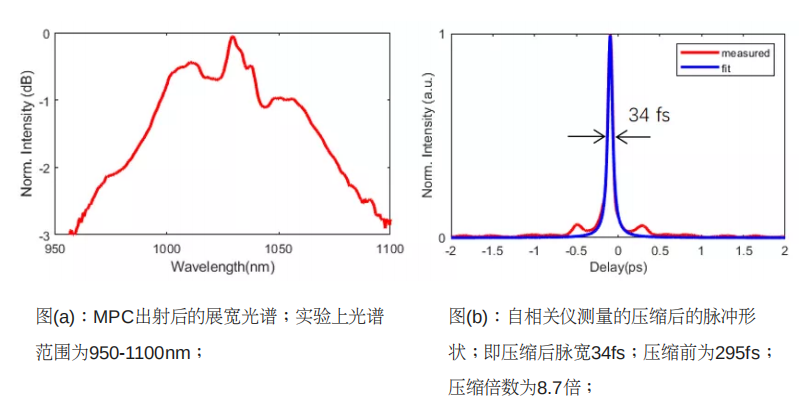

      如果直接驱动产生XUV光源,其峰值功率存在一定局限,因此选用MPC 压缩器的方法,将脉冲进一步缩短。最终得到的压缩结果如下

      输出脉冲宽度:34 fs

      压缩倍率:>8

      系统传输效率:>90%

      输出光斑椭圆度:0.95

     通过MPC可以将靶点的激光峰值功率密度提高8倍,十分有利于高通量XUV光源的产生,以上激光参数十分有利于高通量XUV光源的产生,目前已经得到了理想的实验结果,结果尚未发表,在随后的文章中将会补充介绍。








     综上,MPC非线性脉冲压缩器具有高效率、结构紧凑稳定,压缩倍率高,兼容性强等突出优点,同时其配合级联的MPC压缩器或者空芯光纤压缩器可实现>50倍的压缩效果,期待拥有不同类型Yb激光器的科研和工业客户洽谈合作。

     北京波量科技有限公司充分利用专业优势,结合开放式的合作模式,为 客户提供深度定制化解决方案。包括激光实验室建设及智能化部署、飞秒脉冲的光场调控、飞秒激光器的改造和升级、飞秒激光时空测量、飞秒激光频 率扩展等。波量科技时刻准备接受客户定制化需求,一起挑战超快、超强激光极限。
