色散补偿用啁啾镜


什么是啁啾?

     啁啾,一个光脉冲的啁啾即为其瞬时频率随时间的变化而变化的特 性。激光的脉冲在透明介质中传播后,由于色散和非线性效应的影响, 就会产生啁啾,通常利用GDD(群延迟色散)来衡量啁啾的大小,常用 单位是fs^2。当激光脉冲没有啁啾时,它有最小的脉冲脉宽,相反脉冲 有了啁啾,脉冲宽度就会被展宽,这在追求超短脉冲的超快领域是必须 要解决的问题,而啁啾镜就是为了补偿激光脉冲产生的啁啾。


什么是啁啾镜?

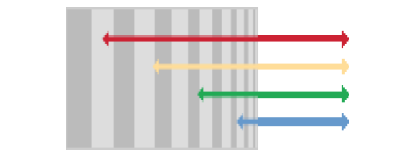

     啁啾镜又名色散补偿反射镜,啁啾镜主要用于飞秒激光器中,单次反射一次引入固定得色散量,可以矫正超短脉冲通过光学系统时发生的脉冲展宽,非常适合用作色散管理工具(比如,预补偿)。啁啾反射镜设计最基本的就是布拉格波长不是常数,而是在结构中是空间变化的,主要是多层膜的作用,不同波长的光进入反射镜结构的深度不同,因此具有不同的群时延。




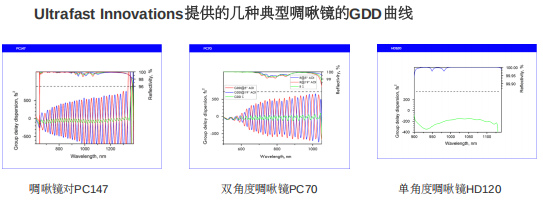

啁啾镜的分类

     色散补偿啁啾镜对——色散补偿对是专为解决色散浮动的问题而设计的,由两个不同的镜子组成,他们的GDD曲线起伏趋势相同,但相对平移半个周期,这样最终可将平均GDD的起伏降到最低,对于小于1频程的补偿镜对来说,这样的设计是很容易实现的。 双角度啁啾镜——两个相同的镜子在不同的入射角下组合使用。相对补偿镜对,其有以下优势:1. 较高的稳定性,较低的制造偏差;2. 不需要两个不同的镀膜,成本低。


     单角度/布儒斯特角啁啾镜——只允许光束以一个角度入射。如果角度设计为布儒斯特角入射,菲涅尔反射比较低,可以实现无浮动的 GDD。布儒斯特角一般为~56°,所以更容易应用在腔外,反而腔内不易获得如此大的反射角,所以不适用。细分之下还有高色散补偿反射镜和正色散补偿反射镜。




     啁啾镜的设计需考虑带宽、色散补偿量、色散振荡和反射率的特性,从 应用角度考虑,更宽的带宽、更高的色散补偿量具有更广的用途,但从设计 角度,带宽和色散补偿量是反比关系,色散补偿量和色散震荡也是正比关 系,所以在实际使用中只能寻求平衡,对钛宝石激光器通常是几十fs2的色散 引入,Yb激光器通常是高色散补偿反射镜。



啁啾镜的应用场景

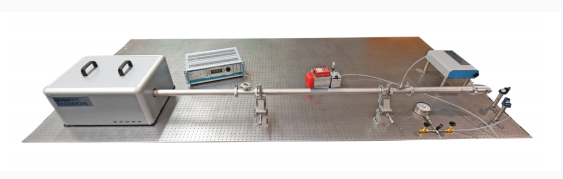

     1. 周期级脉冲压缩器 获得周期级脉冲宽度通常会选择空芯光纤或者薄片组对频谱进行展宽, 然后再利用啁啾镜将脉冲宽度压缩到周期量级。




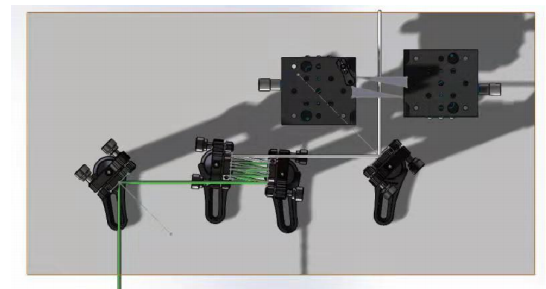

     2. 补偿传输引入的材料色散 在超快激光的应用系统中,复杂的光路会不可避免的引入正色散,导致初始的脉冲脉宽被展宽,为重新得到近傅里叶极限的脉冲宽度,可以用啁啾镜补偿负色散。




     3. 谐振腔腔镜在设计激光器谐振腔的时候,可以将谐振腔镜设计为带有一定负色散的反射镜或输出镜,可以直接补偿掉光腔内部光学元器件引入的负色散。
